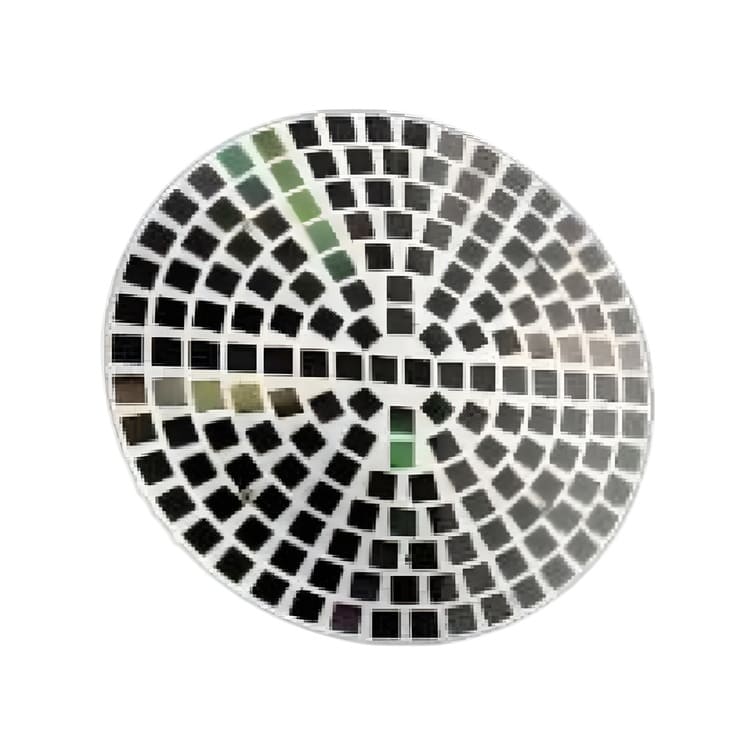

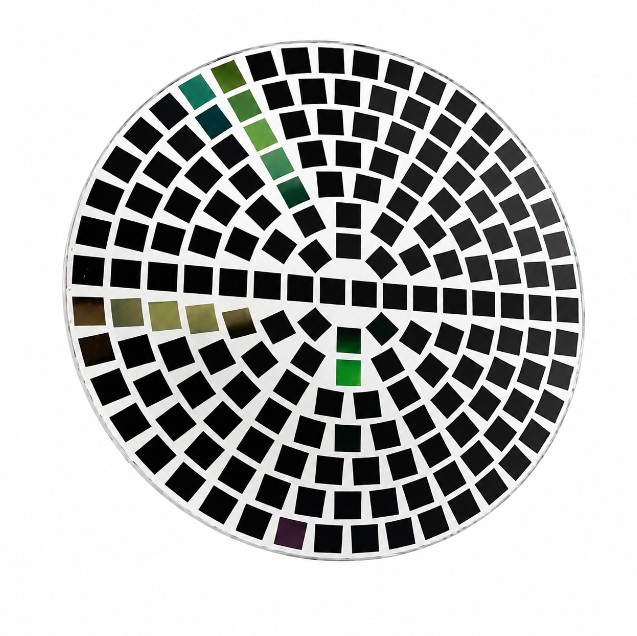

Высокоплотный SiPM массив с эффективной областью 5 дюймов предназначен для построения детекторных систем с максимально возможной площадью регистрации. Архитектура с большим числом фоточувствительных элементов (172) обеспечивает равномерное покрытие и стабильный выходной сигнал даже при низкой интенсивности излучения.
Модуль разработан для использования в сложных измерительных комплексах, где важны высокая чувствительность, масштабируемость и точность регистрации.
Преимущества:
- Экстремально большая чувствительная область (5") для работы с крупными сцинтилляторами;
- Очень высокая плотность элементов (172 SiPM) — максимальная эффективность регистрации;
- Радиально-секторная компоновка для равномерного отклика по всей поверхности;
- Суммарный выход (SUM) снижает требования к внешней электронике;
- Минимизация потерь сигнала на краях рабочей зоны;
- Подходит для построения модульных и масштабируемых систем;
- Оптимален для задач с низким уровнем сигнала;
- Готовое решение для интеграции в высокоуровневые детекторные комплексы.
Технические характеристики
|
Технические характеристики |
Значение |
|
Количество элементов |
172 |
|
Диаметр платы |
130 мм |
|
Эффективная рабочая область |
5 дюйма |
|
Активная зона одного SiPM |
6.07 × 6.07 мм |
|
Размер корпуса |
6.13 × 6.13 мм |
|
Напряжение смещения |
+24 В … +31 В |
|
Выходной сигнал |
суммарный аналоговый |
|
Тип разъёма |
плата-плата |
Области применения:
- Крупноформатные сцинтилляционные детекторы;
- Системы медицинской визуализации (включая ПЭТ);
- Высокочувствительные гамма-детекторы;
- Научные установки и эксперименты;
- Радиометрические и мониторинговые системы.

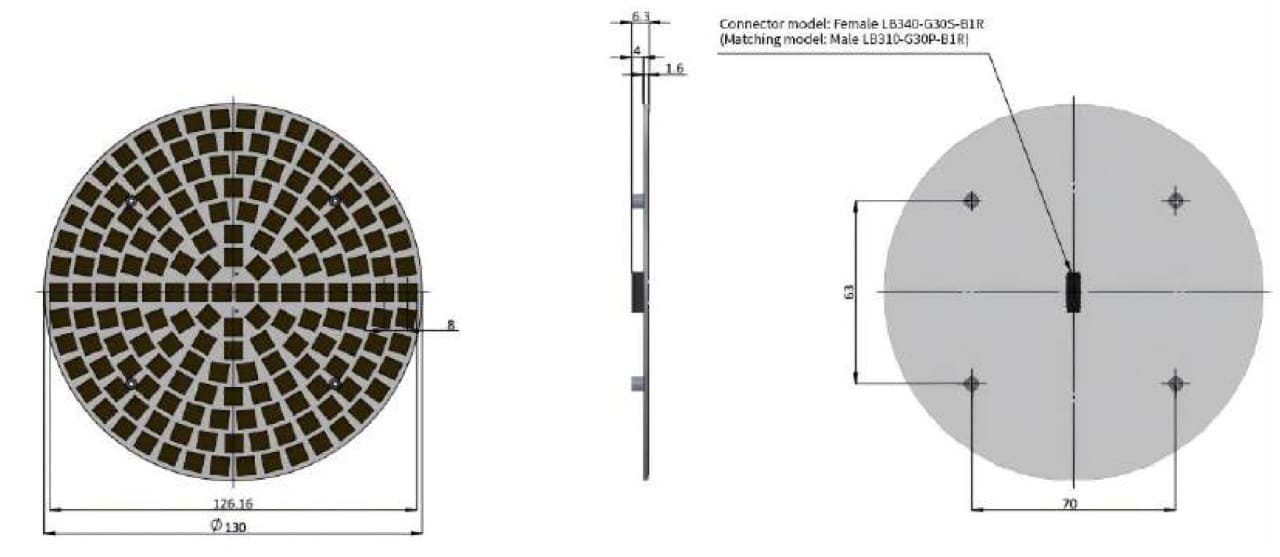

Габаритные размеры:
