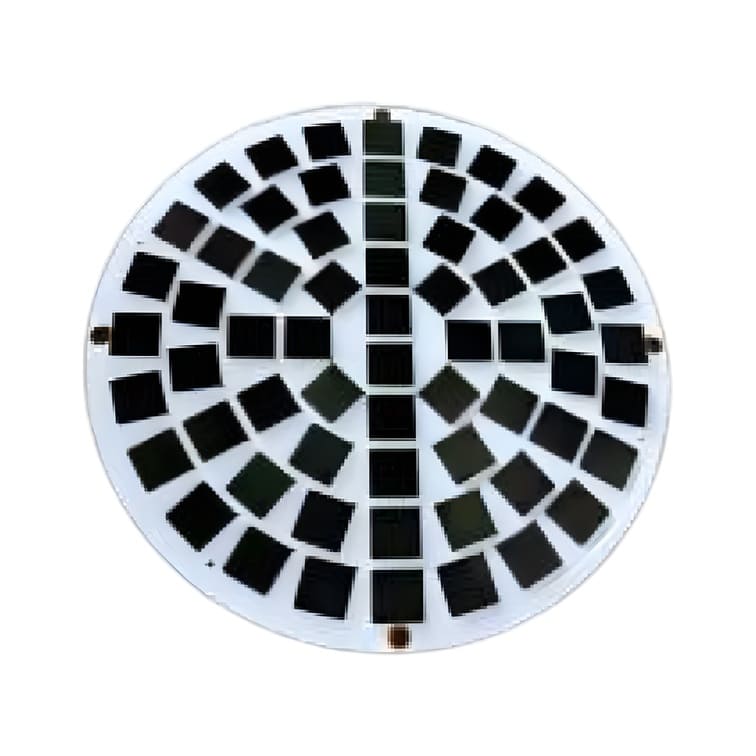

Крупноформатный SiPM массив с эффективной областью 3 дюйма предназначен для задач, где критична максимальная площадь детекции и высокая эффективность регистрации фотонов. Архитектура с 64 сенсорами обеспечивает плотное покрытие рабочей зоны и позволяет формировать стабильный суммарный сигнал даже при низкой интенсивности излучения.

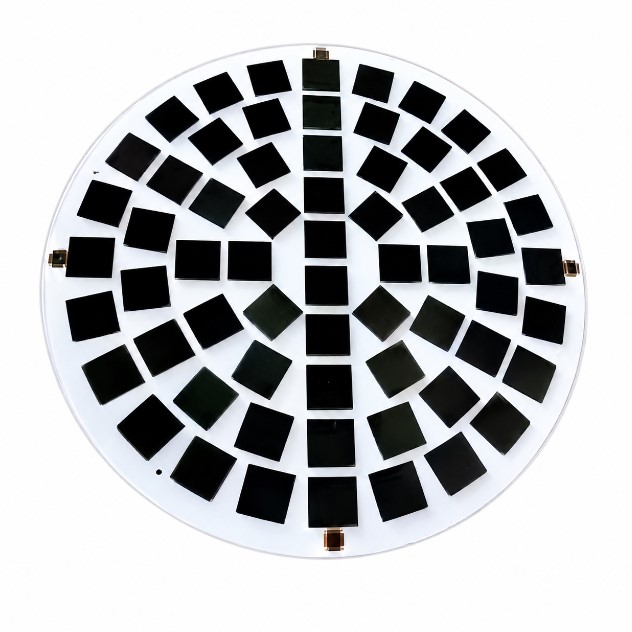

Благодаря радиально-симметричному расположению элементов модуль демонстрирует равномерный отклик по всей поверхности и подходит для интеграции в высокоточные измерительные системы.
Преимущества:
- Максимальная эффективная область (3") для работы с крупными сцинтилляторами;
- Высокая плотность каналов (64 SiPM) — улучшенное качество сигнала;
- Радиально-симметричная структура для равномерной чувствительности;
- Суммарный выход упрощает построение системы считывания;
- Повышенная эффективность регистрации слабых сигналов;
- Минимизация «слепых зон» благодаря оптимальной компоновке;
- Готовность к интеграции в сложные детекторные модули;
- Подходит для масштабируемых и многоканальных систем.
Технические характеристики
|
Технические характеристики |
Значение |
|
Количество элементов |
64 |
|
Диаметр платы |
82 мм |
|
Эффективная рабочая область |
3 дюйма |
|
Активная зона одного SiPM |
6.07 × 6.07 мм |
|
Размер корпуса |
6.13 × 6.13 мм |
|
Напряжение смещения |
+24 В … +31 В |
|
Выходной сигнал |
суммарный аналоговый |
|
Тип разъёма |
плата-плата |
Области применения:
- Детекторы большого диаметра;
- ПЭТ и системы медицинской визуализации;
- Гамма- и сцинтилляционные детекторы высокой чувствительности;
- Научные установки с повышенными требованиями к точности;
- Системы радиационного мониторинга и контроля.

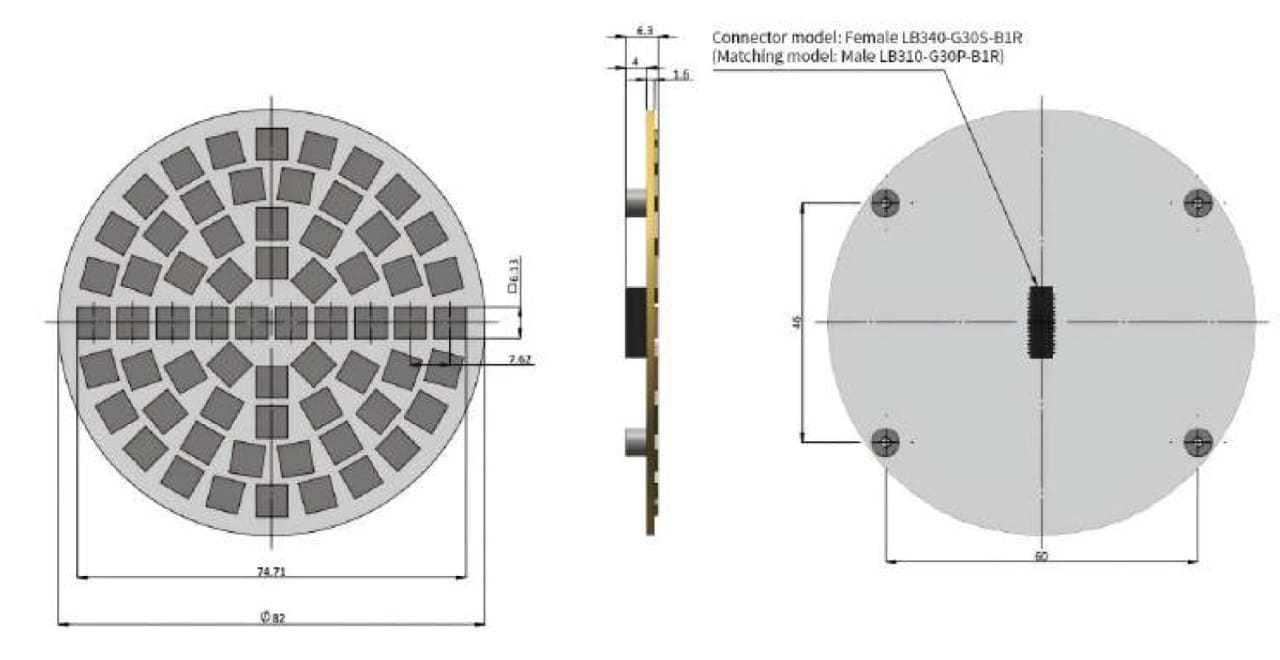

Габаритные размеры:
