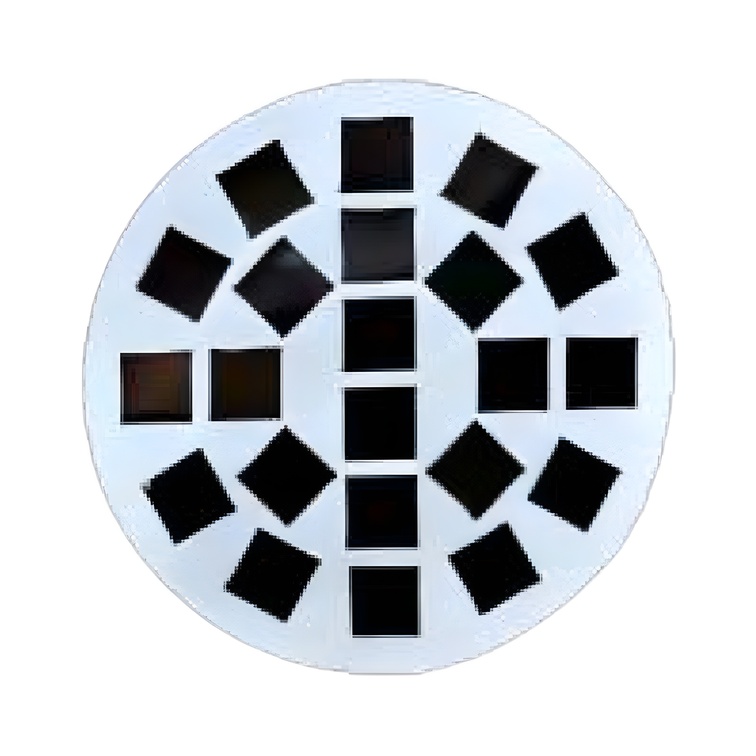

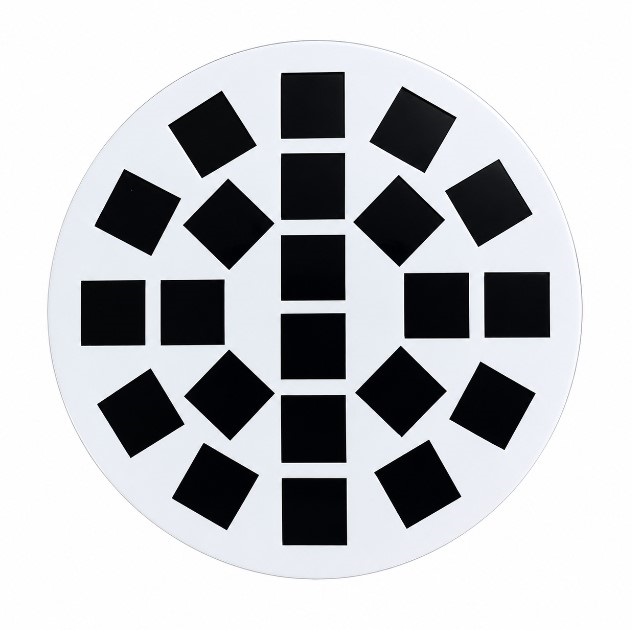

Модуль представляет собой круговой массив SiPM с увеличенной эффективной областью 2 дюйма, реализованный с радиальной компоновкой фоточувствительных элементов. Такая геометрия обеспечивает эффективное покрытие рабочей зоны и стабильный отклик по всей поверхности.
Использование сенсоров в сочетании с продуманной топологией разводки позволяет применять данный массив в системах, где требуется высокая эффективность регистрации при ограниченном пространстве.
Преимущества:
- Расширенная чувствительная зона 2" для максимального сбора света;
- Радиальная конфигурация элементов для равномерного отклика;
- Оптимизированная компоновка сенсоров снижает «мертвые зоны»;
- Интегрированный суммарный выход упрощает обработку сигнала;
- Сбалансированное соотношение количества каналов и площади;
- Компактная плата при увеличенном диаметре детекции;
- Удобство интеграции в цилиндрические и дисковые детекторы;
- Подходит для построения модулей с высокой эффективностью регистрации.
Технические характеристики
|
Технические характеристики |
Значение |
|
Количество элементов |
22 |
|
Диаметр платы |
50.8 мм |
|
Эффективная рабочая область |
2 дюйма |
|
Активная зона одного SiPM |
6.07 × 6.07 мм |
|
Размер корпуса |
6.13 × 6.13 мм |
|
Напряжение смещения |
+24 В … +31 В |
|
Тип выхода |
суммарный аналоговый сигнал |
|
Тип разъёма |
плата-плата |
Области применения:
- Системы радиационного мониторинга;
- Детекторы гамма- и рентгеновского излучения;
- Медицинская визуализация (ПЭТ и смежные технологии);
- Научные измерительные установки;
- Сцинтилляционные датчики увеличенного диаметра.

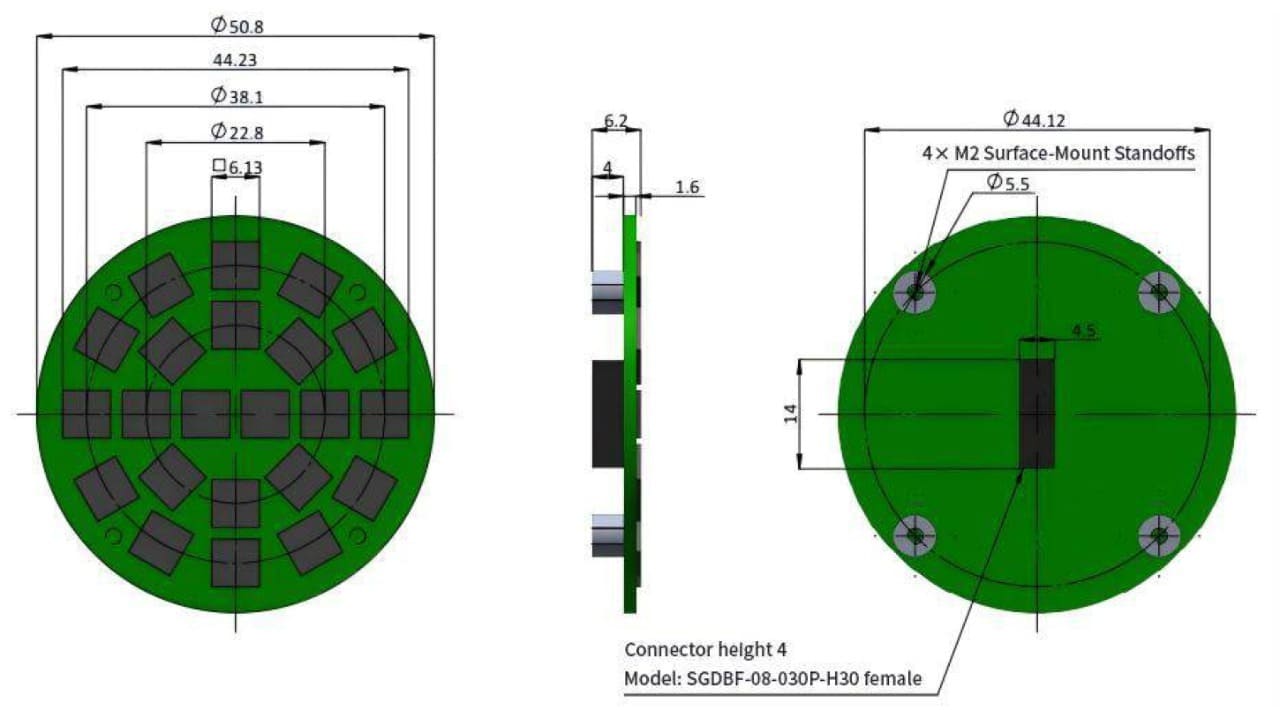

Габаритные размеры:
