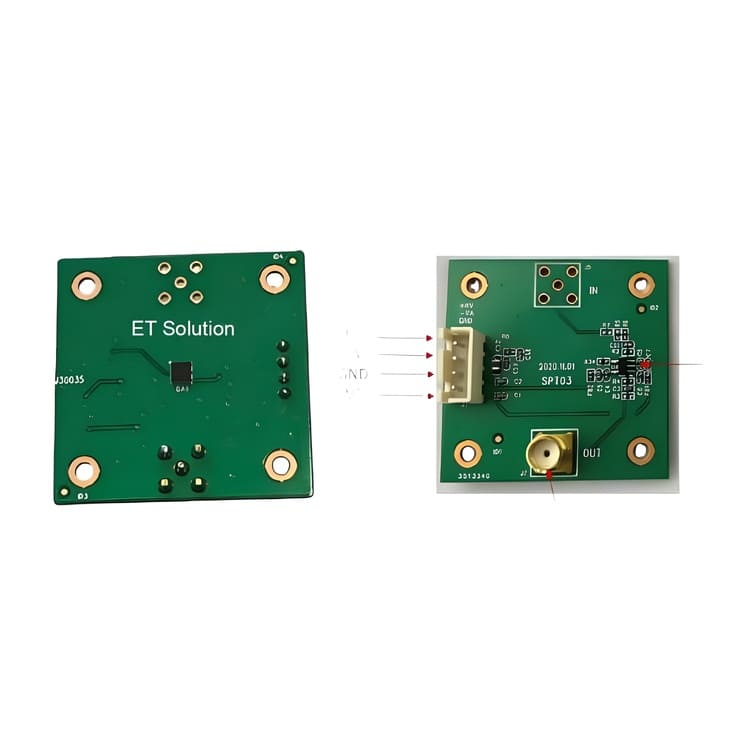

Модуль на базе SiPM J30035 с интегрированным усилителем предназначен для получения стабильного и воспроизводимого сигнала при работе с малогабаритными фотодетекторами. Встроенная схема усиления обеспечивает необходимый уровень выходного сигнала, а SMA-разъём позволяет напрямую подключать плату к осциллографам и другим измерительным приборам.
Это удобное решение для лабораторных исследований, где важны точность, повторяемость результатов и простота подключения.
Преимущества:
- Интегрированный усилитель для повышения уровня сигнала;
- SMA-интерфейс для быстрого подключения к измерительным устройствам;
- Стабильная работа с SiPM среднего размера (3×3 мм);
- Минимизация внешних компонентов и упрощение схемы;
- Подходит для анализа импульсных сигналов;
- Компактный и удобный для экспериментальных установок;
- Надёжная и повторяемая работа в измерениях;
- Универсальность для НИОКР и тестирования.
Технические характеристики
|
Технические характеристики |
Значение |
|
Количество каналов |
1 |
|
Размер |
40 × 40 мм |
|
Активная область |
3.07 × 3.07 мм |
|
Размер корпуса |
3.16 × 3.16 мм |
|
Напряжение смещения SiPM |
+24 В … +31 В |
|
Питание усилителя |
±3.3 В или ±5 В |
|
Коэффициент усиления |
~11× |
|
Полярность сигнала |
положительная |
|
Усилитель |
есть |
|
Выход сигнала |
аналоговый |
|
Разъём |
SMA |
Области применения:
- Осциллографические измерения сигналов SiPM;
- Анализ формы импульсов;
- Лабораторные исследования;
- Разработка детекторных систем;
- Прототипирование электроники.

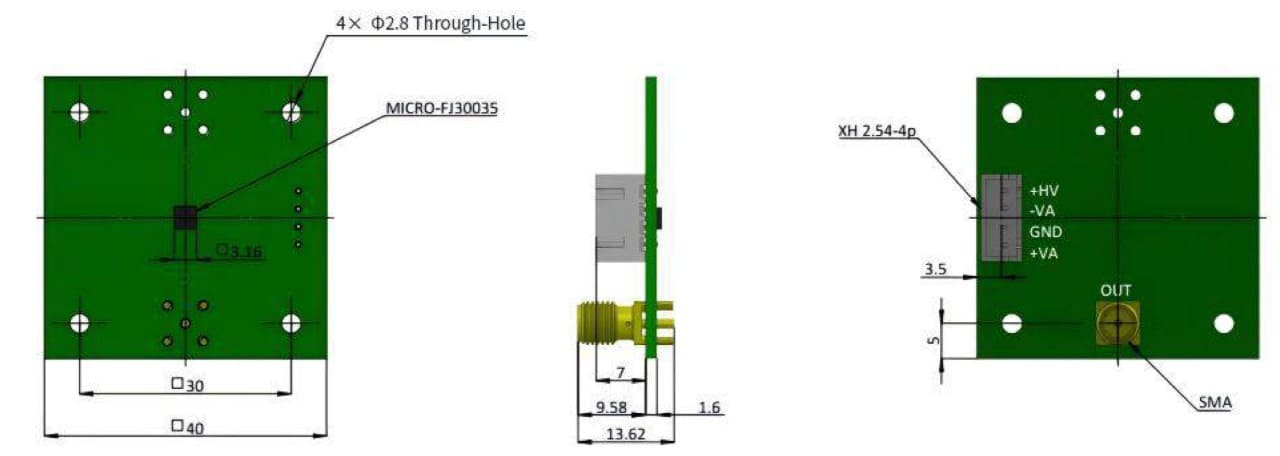

Габаритные размеры:
