        Измеритель распределённых поляризационных преобразований PXA-1000

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Поляриметры
        —
        Контроллеры поляризации
        —Измеритель распределённых поляризационных преобразований PXA-1000

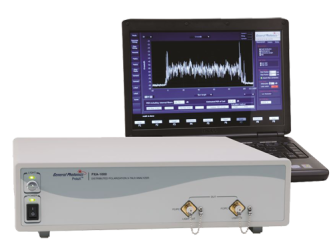

        Фото Измеритель распределённых поляризационных преобразований PXA-1000
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Тип оборудования
        измерительные приборы

        Измеритель распределённых поляризационных преобразований PXA-1000 является расширенной версией интерферометра белого света, которая позволяет изучить пространственное распределение перекачки энергии взаимноортогональных мод PM волокна. Запатентованная конструкция оптических элементов значительно устраняет помехи нулевого порядка и снижает влияние других паразитных эффектов, наличие которых может привести к появлению паразитных пиков, свойственных другим интерферометрам белого света.

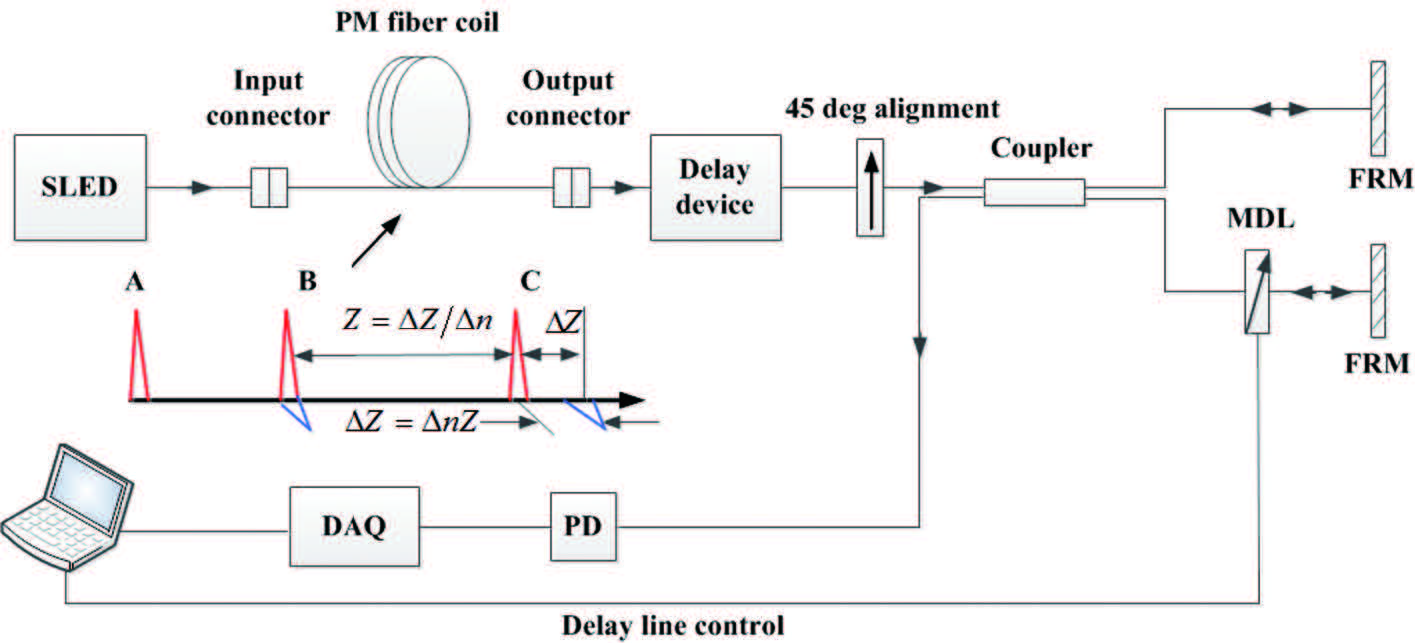

        Принципиальная схема PXA-1000

        Исключение ложных пиков позволяет повысить чувствительность измерения, расширить динамический диапазон измерений и улучшить пространственное разрешение.

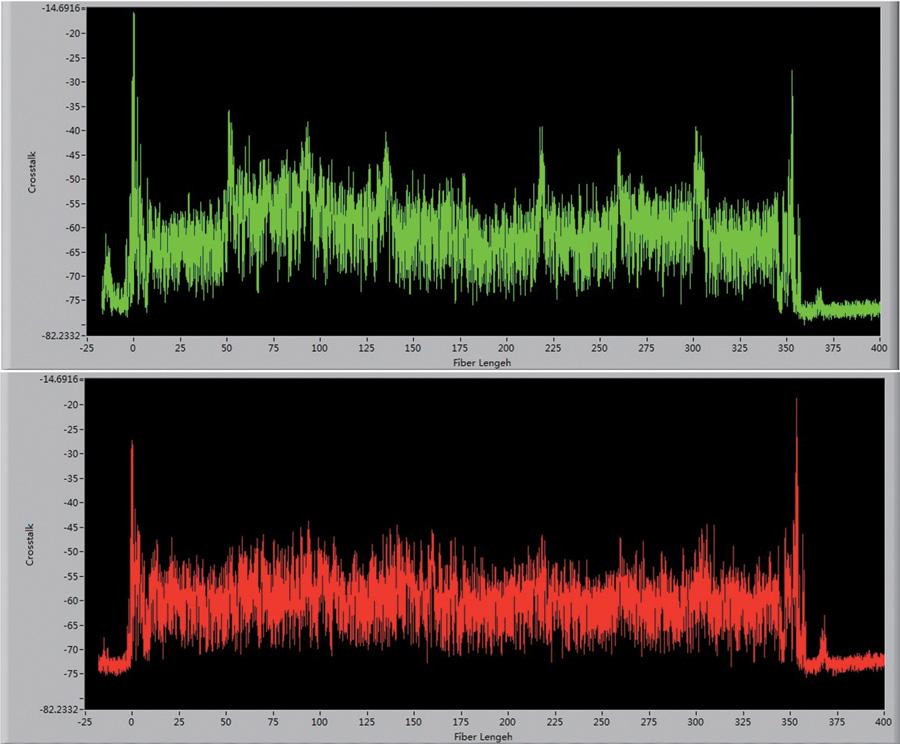

        Поляризационные преобразования в катушке ВОГ до и после оптимизации намотки с PXA-1000

        PXA-1000 позволяет использовать само PM волокно как распределённый датчик, позволяя избавиться от необходимости использования большого количества брэгговских решёток. Это является крайне привлекательным вариантом, так как облегчается установка и калибровка системы измерения.

        Незаменимым является использование этого прибора при исследовании состояния и качества двулучепреломляющих волокон, что позволяет производителям волокна корректировать процесс изготовления световодов.

        Стоит отметить использование при характеризации волноводов интегрально-оптических схем. Поляризационные преобразования позволяют судить о качестве волновода, распределении механических напряжений внутри схемы.

        Пожалуй, самым популярным и яркими применением является оценка качества намотки катушек ВОГ и исследование изменений их параметров при влиянии изменения температуры. Множество зарубежных и отечественных производителей используют приборы серии PXA-1000 для оптимизации производства и оценки параметров готовых изделий.

        Особенности:

        - Высокое пространственное разрешение;

        - Использование PM волокна, как чувствительного элемента;

        - Низкий порог чувствительности;

        - Большой диапазон измерения.

        Применения:

        - Производство PM волокна;

        - Производство катушек ВОГ;

        - Оценка качества волноводов ИОС;

        - Оценка качества PM компонентов;

        - Распределённый мониторинг механических напряжений.

        Технические характеристики:

        Параметр

        Значение

        Ед. измерения

        Рабочая длина волны

        1310 или 1550

        нм

        Чувствительность

        -80

        дБ

        Разрешение

        0.25

        дБ

        Точность

        ±0.5

        дБ

        Диапазон измерения

        1.3 или 2.6; 3.1 под заказ

        км

        Скорость измерения (Δn = 5 x 10-4)

        8

        с/100 м

        Диапазон измерения коэффициента экстинкции

        >30

        дБ

        Пространственная точность измерения (Δn = 5 x 10-4)

        ±20

        см

        Интерфейс

        USB

        -

        Рабочий диапазон температур

        От +10 до +50

        °C

        Модели:

        Модель

        Описание

        PXA-1000-15-13-FC/PC

        Измеритель распределённых поляризационных преобразований, 1550 нм, 1.3 км, FC/PC коннекторы

        PXA-1000-15-26-FC/PC

        Измеритель распределённых поляризационных преобразований, 1550 нм, 2.6 км, FC/PC коннекторы

        PXA-1000-15-31-FC/PC

        Измеритель распределённых поляризационных преобразований, 1550 нм, 3.1 км, FC/PC коннекторы

        PXA-1000-13-13-FC/PC

        Измеритель распределённых поляризационных преобразований, 1310 нм, 1.3 км, FC/PC коннекторы

        PXA-1000-13-26-FC/PC

        Измеритель распределённых поляризационных преобразований, 1310 нм, 2.6 км, FC/PC коннекторы

        PXA-1000-13-31-FC/PC

        Измеритель распределённых поляризационных преобразований, 1310 нм, 3.1 км, FC/PC коннекторы

        PXA-1000-10-13-FC/PC

        Измеритель распределённых поляризационных преобразований, 1060 нм, 1.3 км, FC/PC коннекторы

        PXA-1000-10-26-FC/PC

        Измеритель распределённых поляризационных преобразований, 1060 нм, 2.6 км, FC/PC коннекторы

        PXA-1000-10-31-FC/PC

        Измеритель распределённых поляризационных преобразований, 1060 нм, 3.1 км, FC/PC коннекторы

        PXA-1000-82-13-FC/PC

        Измеритель распределённых поляризационных преобразований, 840 нм, 1.3 км, FC/PC коннекторы

        PXA-1000-82-26-FC/PC

        Измеритель распределённых поляризационных преобразований, 840 нм, 2.6 км, FC/PC коннекторы

        PXA-1000-82-31-FC/PC

        Измеритель распределённых поляризационных преобразований, 840 нм, 3.1 км, FC/PC коннекторы

        Для доступа к файлам требуется Авторизация
        Спецификация к PXA-1000
        1.2 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Похожие товары
        С этим товаром покупают
        Поставщик
        Thorlabs
        Артикул
        EEBFPS1
        Комплектующие
        пластины для корпусов, торцевые пластины
        Фото EEBFPS1 - Торцевая пластина с розеткой для SMA разъема, для корпуса электроприборов, 1.00" x 2.25", Thorlabs
        EEBFPS1 - Торцевая пластина с розеткой для SMA разъема, для корпуса электроприборов, 1.00" x 2.25", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEC4011
        Тип изделия
        корпуса для электроники
        Особенности
        для нестандартных электронных приборов
        Фото EEC4011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, 1.25" x 1.75" x 4.00", Thorlabs
        EEC4011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, 1.25" x 1.75" x 4.00", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        T4290
        Фото T4290 - Адаптер с SMA штекерным и BNC гнездовым разъемами, Thorlabs
        T4290 - Адаптер с SMA штекерным и BNC гнездовым разъемами, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        ECM100
        Фото ECM100 - Алюминиевый зажим для крепления электронных приборов в корпусе, ширина: 1.00", Thorlabs
        ECM100 - Алюминиевый зажим для крепления электронных приборов в корпусе, ширина: 1.00", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EC1F
        Комплектующие
        вентиляторы
        Фото EC1F - Вентилятор Noctua для установки в защитные корпуса для электрооборудования, Thorlabs
        EC1F - Вентилятор Noctua для установки в защитные корпуса для электрооборудования, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        STO5P-P5
        Фото STO5P-P5 - Соединительный разъем для фотодиодов, способ монтажа: проходной разъем, разъем для диодов в корпусах TO-5 и TO-39, 5 шт., Thorlabs
        STO5P-P5 - Соединительный разъем для фотодиодов, способ монтажа: проходной разъем, разъем для диодов в корпусах TO-5 и TO-39, 5 шт., Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        2249-C-120
        Тип изделия
        кабели
        Тип кабеля
        коаксиальные
        Тип разъема
        BNC
        Фото 2249-C-120 - RG-58 BNC коаксиальный кабель, штекерный разъем BNC и штекерный разъем BNC, длина: 120" (3048 мм), Thorlabs
        2249-C-120 - RG-58 BNC коаксиальный кабель, штекерный разъем BNC и штекерный разъем BNC, длина: 120" (3048 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        PAA614
        Тип изделия
        кабели
        Особенности
        для сервоприводов, для шаговых двигателей
        Фото PAA614 - APT кабель для шагового двигателя, разъемы: DE15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        PAA614 - APT кабель для шагового двигателя, разъемы: DE15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FT503
        Тип изделия
        bnc терминаторы
        Фото FT503 - Укороченный BNC терминатор, постоянное сопротивление: 50 кОм, Thorlabs
        FT503 - Укороченный BNC терминатор, постоянное сопротивление: 50 кОм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
