Рабочий диапазон
|
1250-1650 нм |
|
Тип оборудования
|
измерительные приборы |

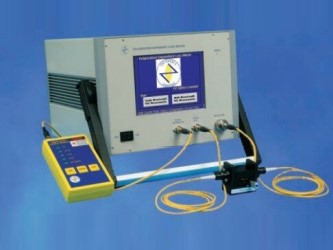

PDL-100-333 – это измеритель поляризационных потерь высокой точности. Он нечувствителен к внешнему дрейфу оптической мощности и генерирует очень низкие колебания вносимых потерь во время цикла измерения. Может использоваться для точного и повторяемого измерения в любых подключенных оптических пассивных компонентах, включая волноводы с волоконно-оптическими решетками, регулируемые оптические аттенюаторы, изоляторы, ответвители, переключатели и другие оптические устройства. Измеритель предлагает возможность быстрого определения характеристик PDL в зависимости от длины волны в заданном диапазоне длин волн. Это полезно для тестирования различных оптических компонентов, например волоконных брэгговских решеток. PDL-100-333 может собирать и статистически анализировать несколько измерений PDL в течение настраиваемого пользователем периода времени.
Измеритель включает в себя встроенный компьютер с операционной системой WindowsTM CE и цветной сенсорный экран. Встроенный графический дисплей упрощает анализ данных. Устройство может управляться дистанционно через порт последовательного интерфейса (RS232, RS485) или через параллельный порт принтера. Также доступен дополнительный преобразователь GPIB в RS232.
Особенности:- Быстрое измерение PDL (<1 сек); - Нечувствительность к внешнему дрейфу мощности; - Очень низкий разброс внутренних потерь (<0,003 дБ); - Возможность работы в широком диапазоне длин волн; - Возможность свипирования длины волны; - Высокое разрешение; - Статистический анализ измерений; - Сменные разъемы детектора; - Встроенный графический интерфейс с цветным сенсорным экраном; - Большой динамический диапазон PDL. |
Применение:- Тестирование и контроль качества пассивных оптических компонентов; - Характеристика зависимости PDL от длины волны; - Измерение поляризационно-зависимого усиления (PDG). |
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон длин волн |
1250 - 1650 нм |
|
Тип волокна |
SMF-28 |
|
Динамический диапазон PDL |
0.015 - 30 дБ |
|
Точность |
±0.005 дБ + 5% от PDL |
|
Повторяемость |
±0.003 дБ+ 2% от PDL |
|
Вносимые потери |
< 4 дБ |
|
Обратные потери |
< -50 дБ |
|
Максимальная входная мощность |
1 мВт |
|
Время сканирования |
< 1 с |
|
Внешний контроль |
RS-232, RS-485 DB-9 или параллельный порт принтера |
|
Тип дисплея |
Цветной сенсорный |
|
Размеры |
180 мм x 270 мм x 300 мм |
|
Вес |
5 кг |
|
Диапазон рабочих температур |
От +10 до +40 °C |
|
Температура хранения |
От -10 до +60 °C |
