Тип прибора
|
интерферометры |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
интерферомет |
GEMINI - это новый и компактный интерферометр от компании NIREOS, который может гарантировать высокую надежность и стабильность между двумя сгенерированными репликами светового пучка. Исключительные характеристики этого устройства могут использоваться в различных приложениях.
Принцип работы интерферометра GEMINI
Включите субтитры, чтобы увидеть текст на русском.
|
Особенности: - Высокая пропускная способность, обеспечивающая высокую чувствительность; - Стабильность около 1 аттосекунд между двумя репликами света; - Быстрое сканирование (<1 сек); - Широкий рабочий диапазон: 250 нм - 3500 нм; - Компактное и недорогое устройство; - Нечувствителен к вибрациям.
|
Применения: - Флуоресценция с временным и частотным разрешением; - Когерентная Раман спектроскопия; - Спектроскопия накачки-зондирования; - Флуоресцентная микроскопия одиночных молекул.
|
Технические характеристики интерферометров GEMINI:
|
Версия интерферометра |
S |
M |
L |
|
Спектральный диапазон, нм |
250-3500 (500-4500 по запросу) | ||
|
Максимальная временная задержка при 600 нм, фс |
+/-400 (SYM), -100 -> 700 (ASY) |
+/-700 (SYM), -100 -> 1300 (ASY) |
+/-1050 (SYM), -100 -> 2000 (ASY) |
|
Стабильность временной задержки |
<1 аттосекунды | ||
|
Режимы работы |
Непрерывное сканирование или пошаговое сканирование | ||
|
Габаритные размеры, мм |
100 х 110 х 65 | ||
|
Вес, кг |
0.4 | ||
Интерферометр GEMINI для флуоресцентного анализа
Интерферометр GEMINI используется для измерения спектров эмиссии с разрешением по времени (Time-resolved Emission Spectra - TRES) и карт возбуждения / эмиссии (Excitation/Emission Maps - EEM) с непревзойденной чувствительностью.
GEMINI измеряет TRES и EEM без использования громоздких монохроматоров, которые ограничивают свет, достигающий образца. Интерферометор GEMINI основан на запатентованной и инновационной технологии, которая возбуждает образец на всех длинах волн одновременно, сокращая время интеграции и повышая чувствительность.
1) Спектры эмиссии с временным разрешением (TRES)
Интерферометр GEMINI использует уникальный способ измерения спектров эмиссии флуоресценции с временным разрешением с использованием только одного детектора фотонов. Эта функция позволяет Вам выбирать лучшие детекторы, доступные на рынке, с точки зрения скорости, временного разрешения, квантовой эффективности и чувствительности для создания Ваших устройств.
Интерферометр GEMINI позволяет использовать широкополосный однопиксельный спектрально-временной флуоресцентный детектор, сочетающий коррелированный по времени счет одиночных фотонов (TCSPC) со спектроскопией с Фурье-преобразованием (FT). Эта система удивительно проста, так как требует только добавления интерферометра GEMINI в стандартную однопиксельную систему TCSPC и демонстрирует легко регулируемое спектральное разрешение с присущим им широким охватом полосы пропускания.
Посмотрите это видео, чтобы узнать, как легко измерить TRES с GEMINI!

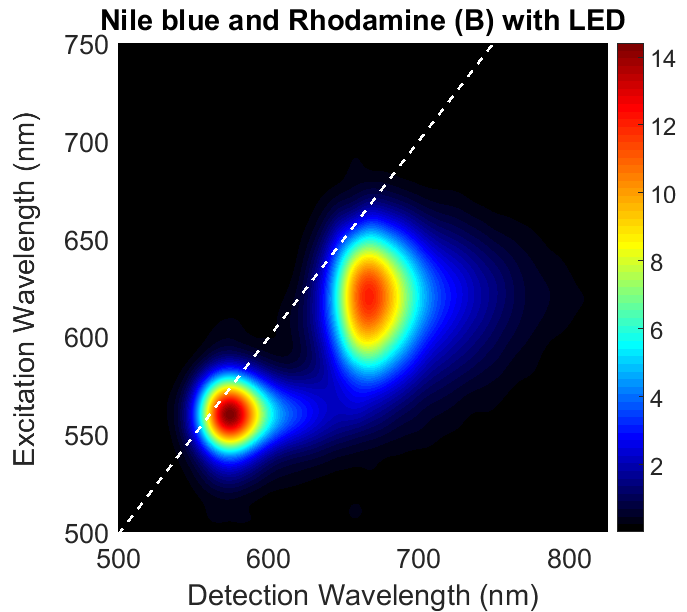

2) Карты возбуждения-эмиссии
|
|
Интерферометр GEMINI - простое в использовании устройство, которое предоставляет карты возбуждения-эмиссии (EEM) с использованием запатентованной и инновационной технологии, которая позволяет возбуждать образец на нескольких длинах волн одновременно. Эта функция значительно увеличивает свет, достигающий образца, улучшая чувствительность и уменьшая время интеграции по сравнению с традиционными технологиями. Кроме того, спектральное разрешение может быть установлено с помощью программного обеспечения в соответствии с измеряемым образцом, что позволяет клиенту сбалансировать компромисс между временем измерения и спектральным разрешением. |
Посмотрите это видео, чтобы узнать, как измерить карты EEM с помощью интерферометра GEMINI.
Сравнение с монохроматорами
Интерферометр GEMINI предназначен для интеграции в Вашу установку для извлечения спектра любого источника света, когерентного или нет. Он может заменить монохроматоры, поскольку GEMINI преодолевает их основные недостатки с точки зрения низкой пропускной способности, фиксированного спектрального разрешения и ограниченного спектрального диапазона.

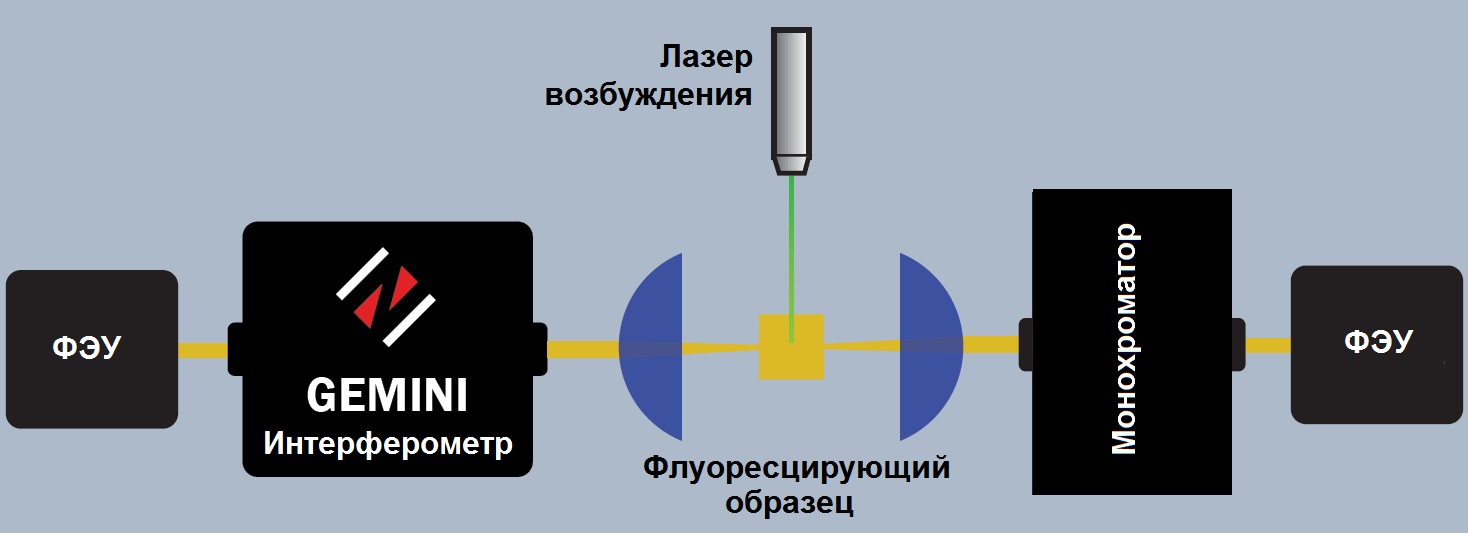

Схема измерения
Флюоресценцию образца регистрируют под углом 90° и измеряют с детекторами ФЭУ. Интерферометр GEMINI и монохроматор позволяют спектрально различить флуоресценцию. С помощью интерферометра GEMINI можно получить то же соотношение сигнал/шум, что и на монохроматоре с порядка в 100 раз меньшей мощностью света возбуждения.

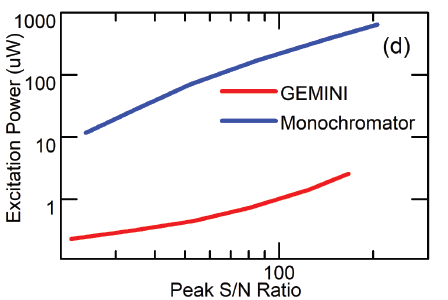

Сравнение между интерферометром GEMINI и монохроматором
Флуоресценция с временным и частотным разрешением

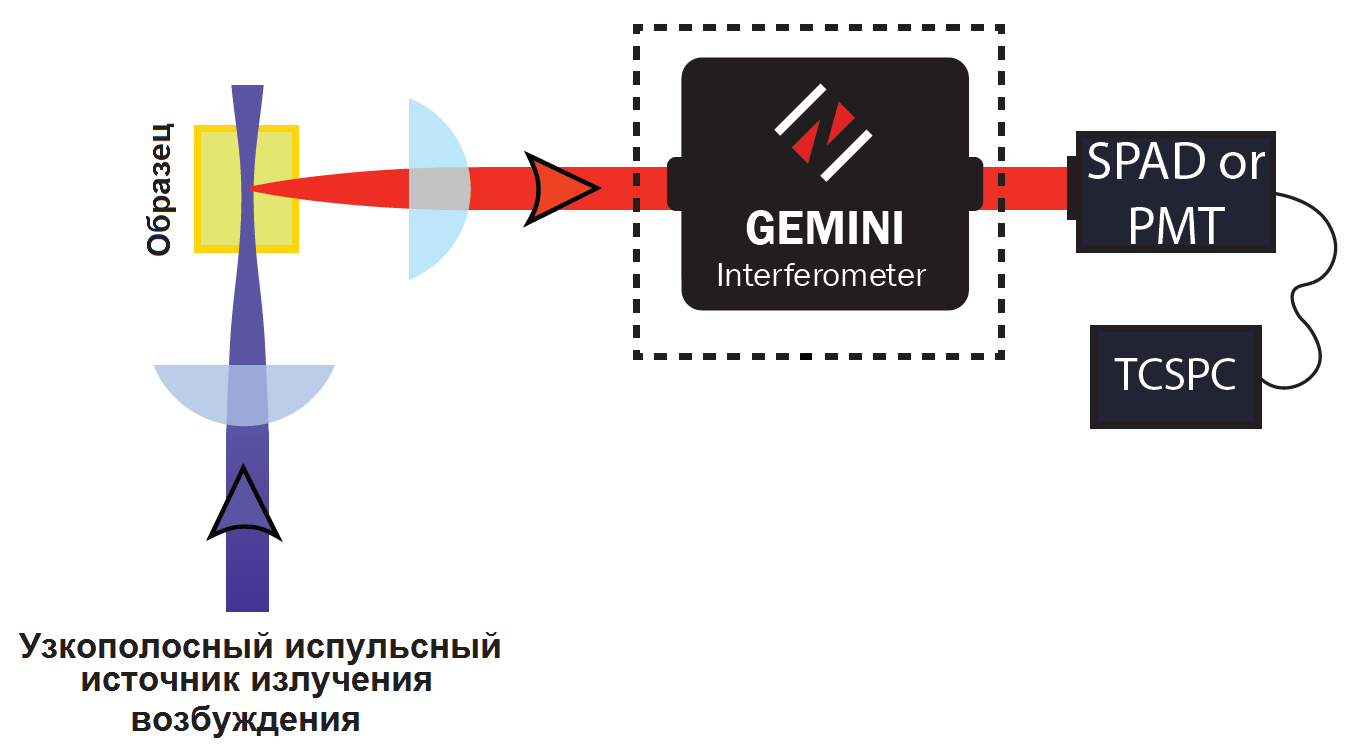

Экспериментальная установка: интерферометр GEMINI находится в положении сбора света перед детектором (SPAD или PMT), подключенным к TCSPC плате для коррелированного по времени счета фотонов. Это позволяет разрешить ось длины волны флуоресценции при сохранении временного разрешения.

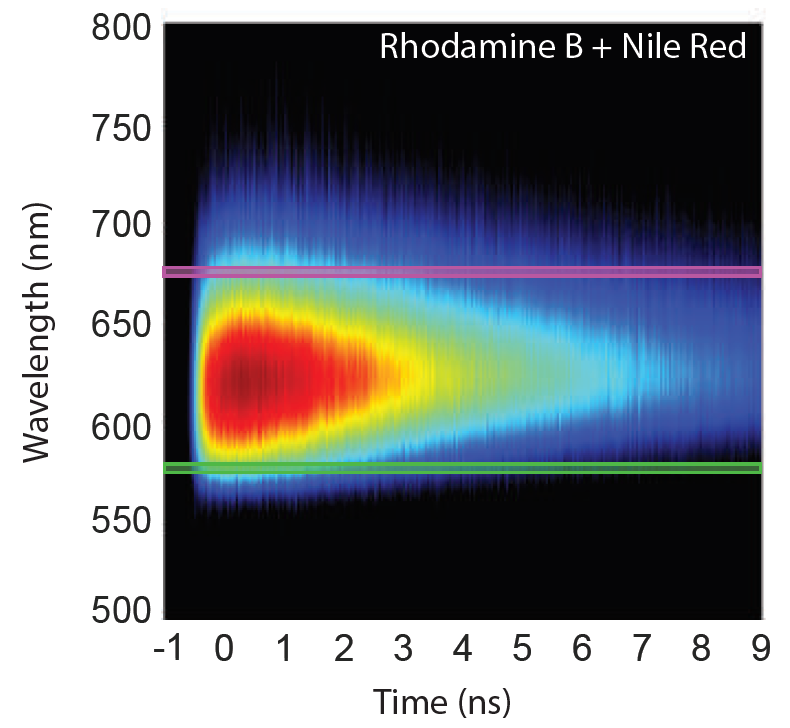

Флуоресцентные карты как функция длины волны обнаружения и времени излучения для смеси родамина B и красителя Нильский красный в растворе ацетона |

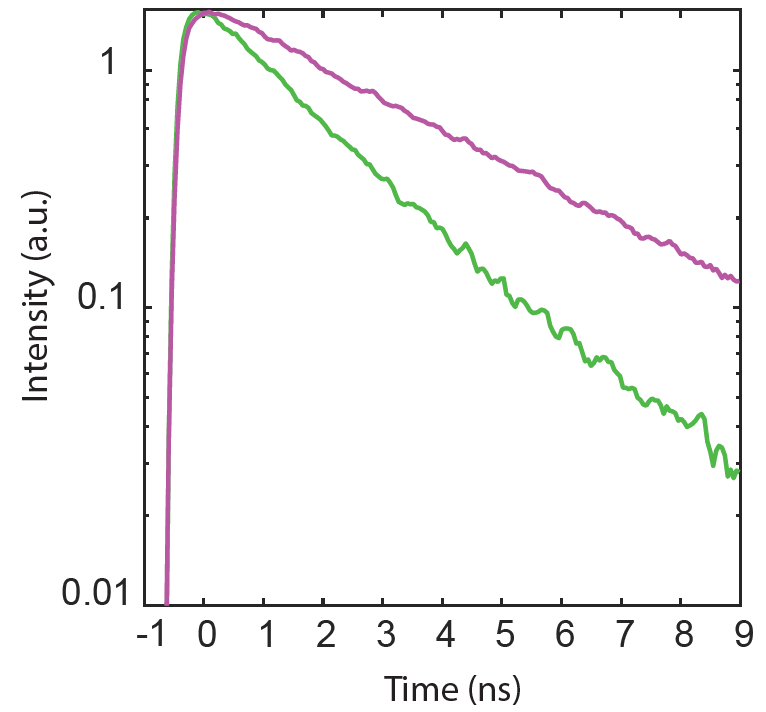

Полулогарифмические участки следов распада флуоресценции на 575 нм (зеленая кривая) и 675 нм (фиолетовая кривая) |

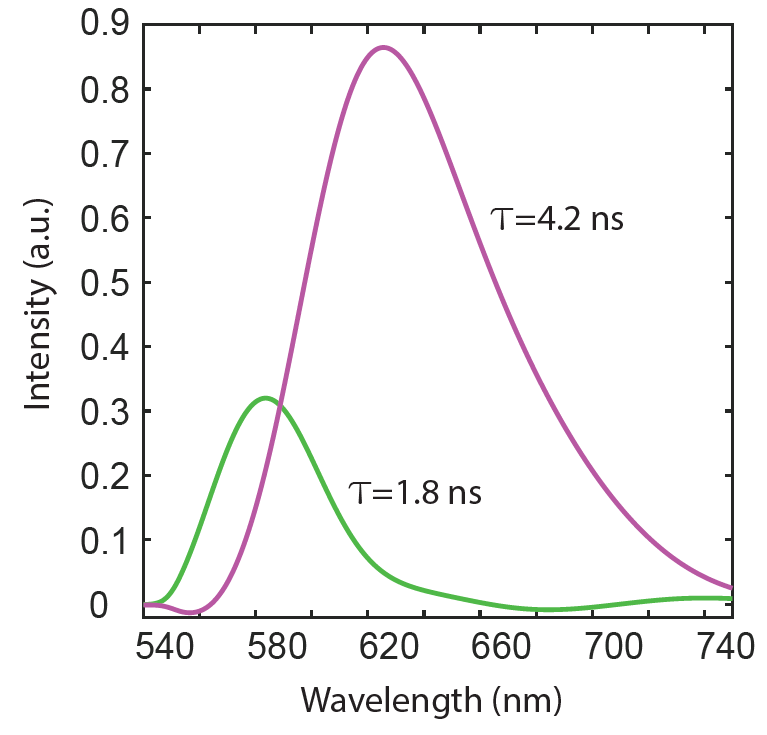

Интегральные спектры двух флуорофоров, вычисленные из соответствующего связанного спектра распада (Decay Associated Spectra - DAS) и времени жизни |
(а) Карта флуоресценции комплекса LHCSR3 от зеленой водоросли Chlamydomonas reinhardtii (b-c); Маргиналы (a), полученные путем интегрирования карты в горизонтальном и вертикальном направлениях, соответственно, показывают общий спектр флуоресценции и динамику распада

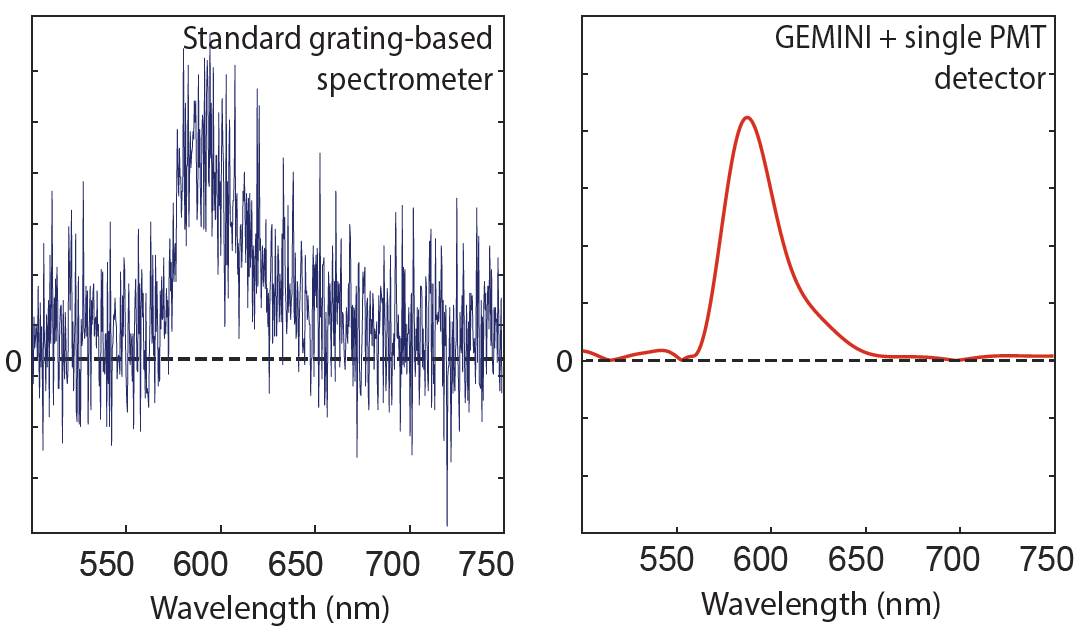

Сравнение спектров флуоресцентного излучения родамина B, измеренных в тех же условиях эксперимента. Возбуждающий лазер с длиной волны 530 нм и выходной мощностью 1 мкВт
Когерентное комбинационное рассеяние (вынужденное комбинационное рассеяние) и спектроскопия накачки-зондирования

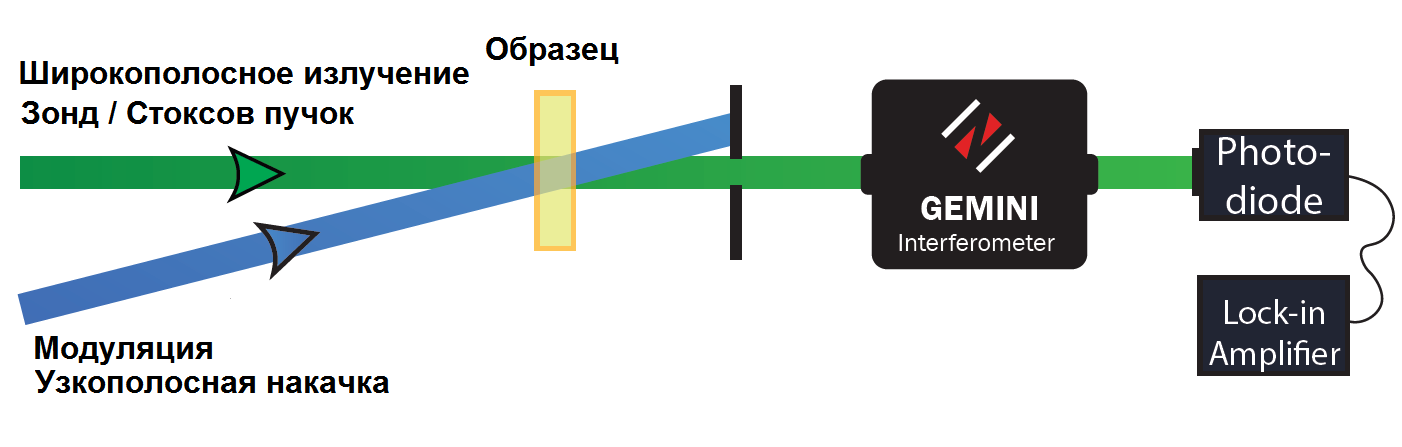

Экспериментальная установка: интерферометр GEMINI помещен в зонд / пучок Стокса после образца, позволяющий измерить вынужденное комбинационное рассеяние или спектры накачки с модуляцией до МГц частот.

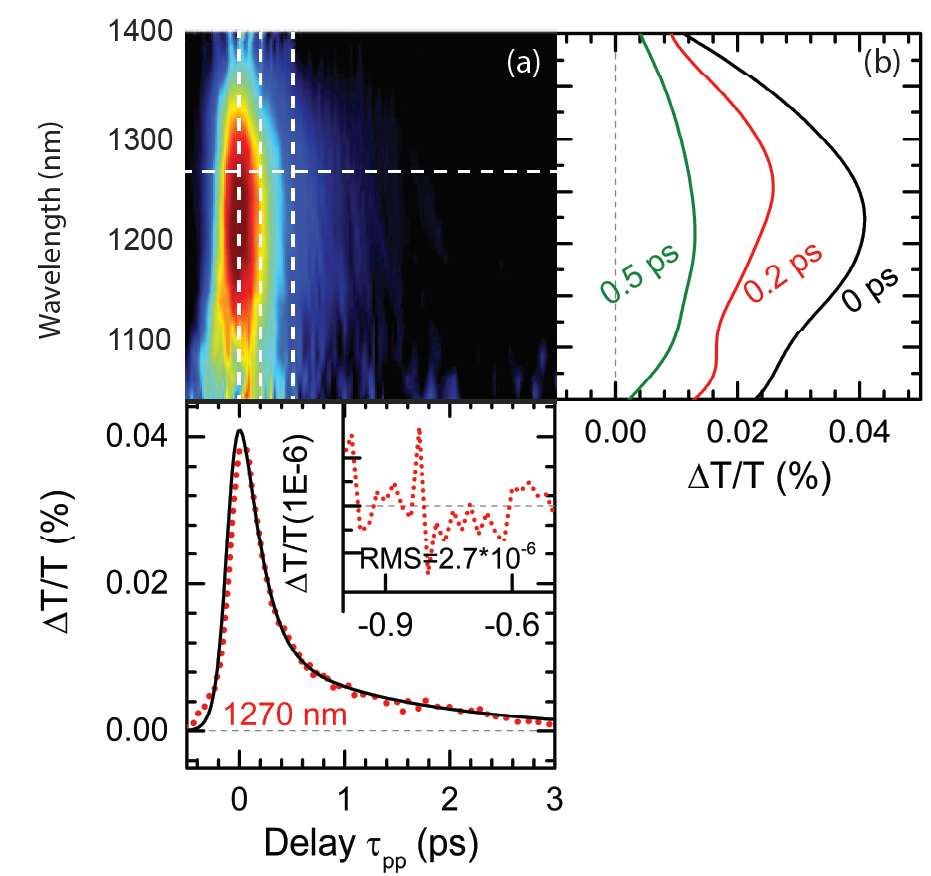

(а) Двумерная карта ΔT⁄T (λ, τ) для образца графита, полученного отслоением жидкой фазы; (б) ΔT⁄T спектры при выбранных задержках зонда; (в) ΔT⁄T динамика при длине волны зонда 1270 нм (красные кружки) вместе с биэкспоненциальной кривой (черная сплошная линия). Вставка: увеличение сигнала для отрицательных задержек

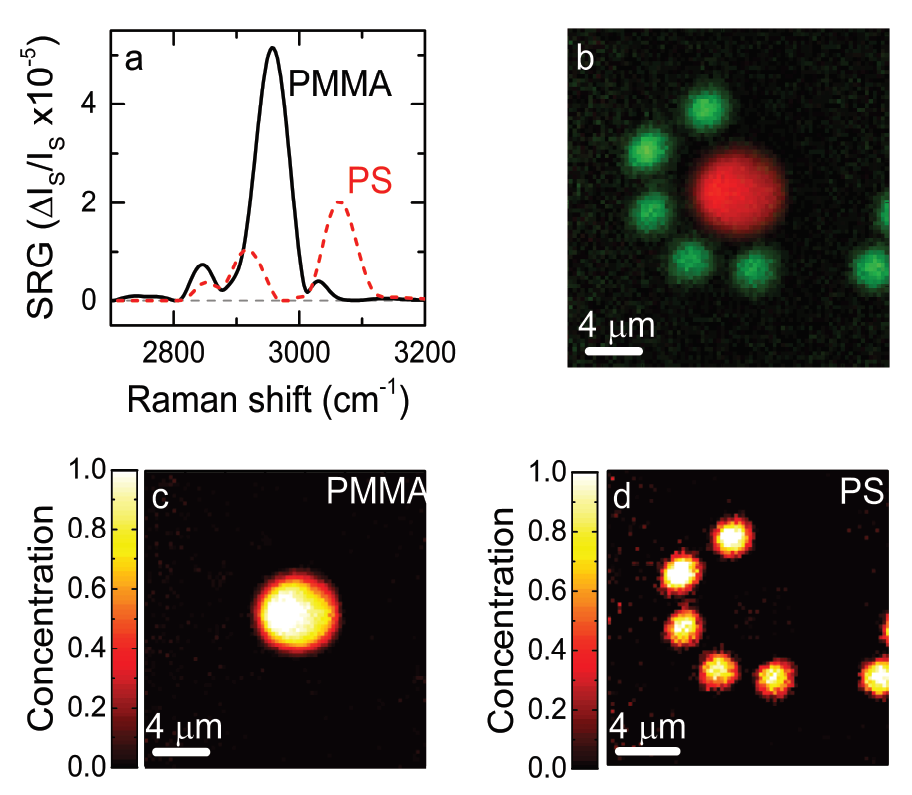

Хемометрический анализ полученного набора данных. (а) SRS спектры для пластиков PMMA (сплошная черная линия) и PS (пунктирная красная линия). (б) Ложное изображение образца, показывающего центральный шарик из PMMA (красного цвета), окруженный более мелкими бусинками из PS (зеленым). (c) и (d): карты концентраций PMMA и PS

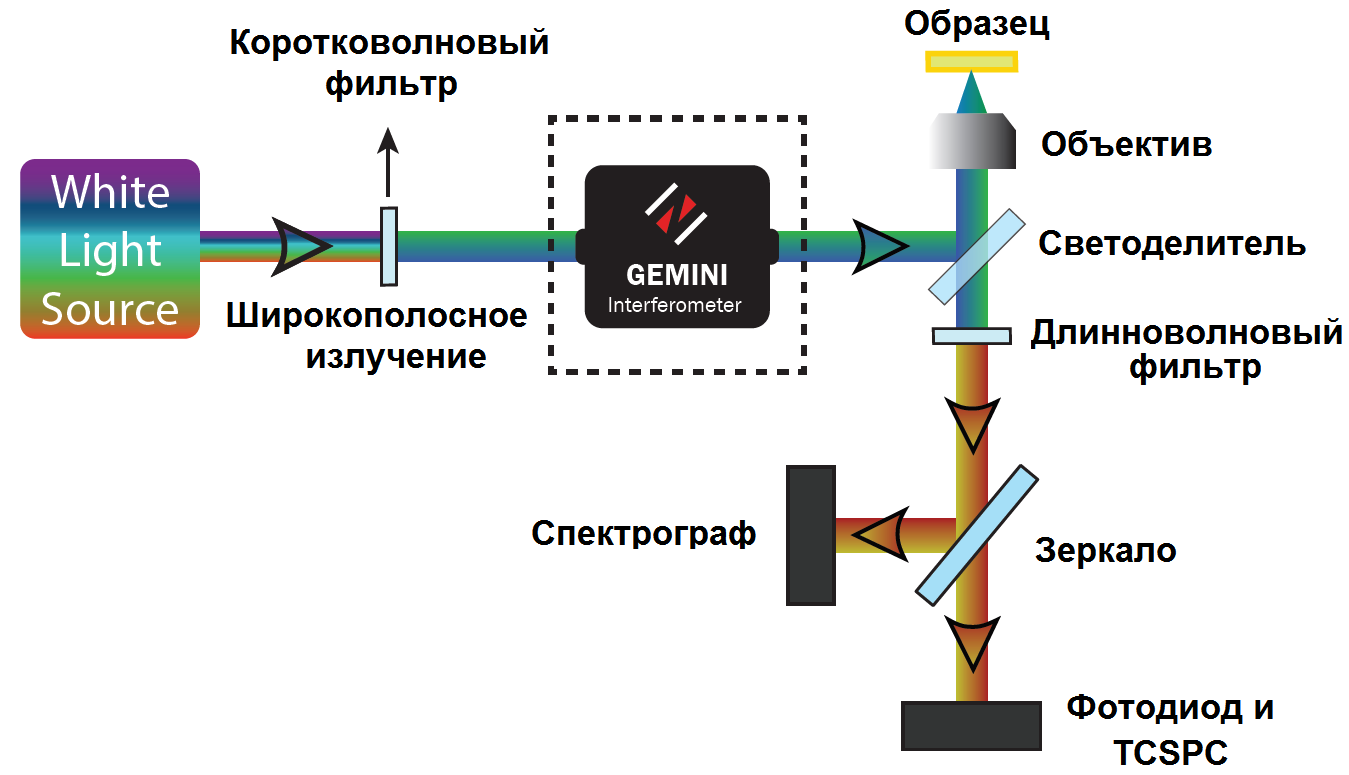

Карты возбуждения-эмиссии одиночных молекул
Интерферометр GEMINI позволяет получить характеристику одиночных молекул с низкими временами опроса, исключительную точность и чувствительность.

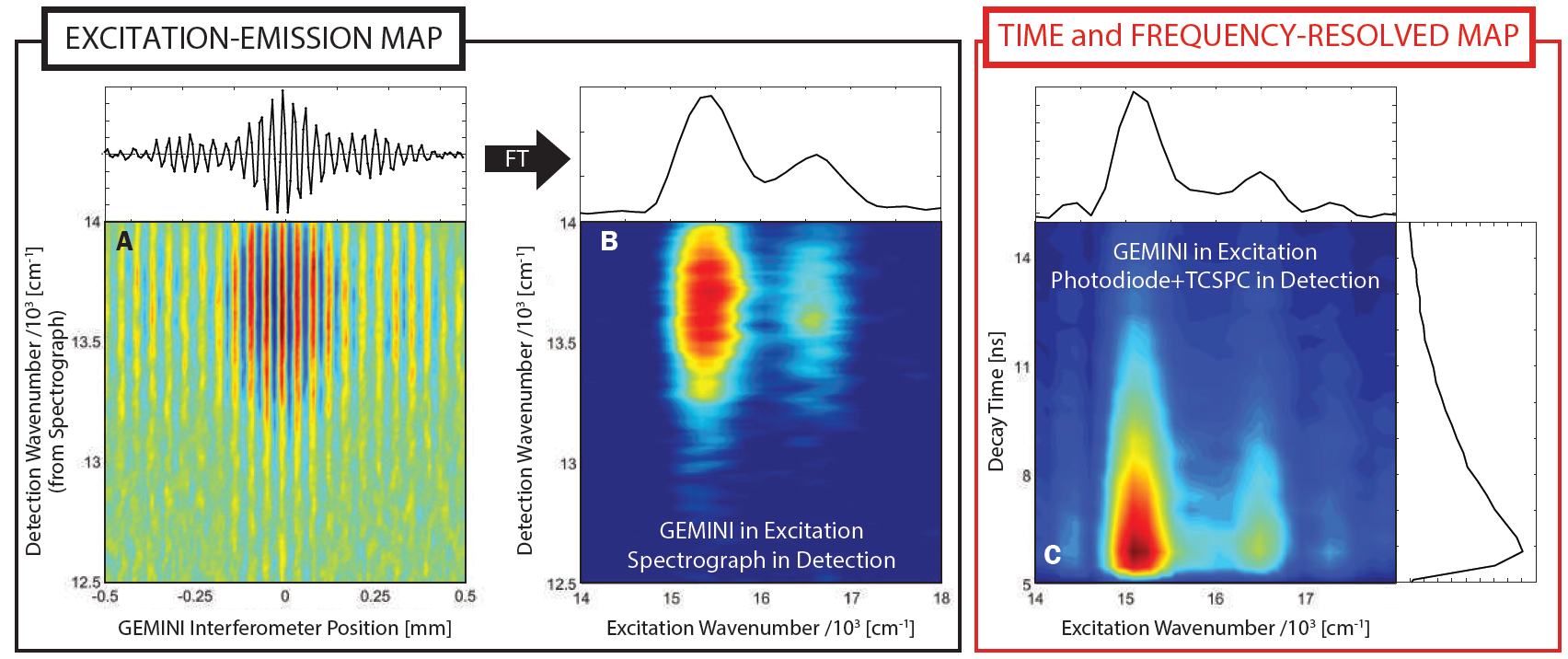

Интерферограмма одиночной молекулы (A) и относительная карта возбуждения-излучения (B), полученные с помощью преобразования Фурье (FT) вдоль оси x. (C) Энергия возбуждения в зависимости от затухания интенсивности излучения для одной молекулы, построенной из интерферометрического эксперимента, коррелированного по времени счета фотонов
