Поставщик
|
Brandnew Technology Co., Ltd |
|
Типы изделий
|
оптический передатчик |
|
Выходная оптическая мощность
|
5 мВт |
|
Спектральный диапазон
|
900–1650 нм |
|
Полоса пропускания
|
165 МГц |
|
Максимальная скорость передачи данных
|
155 Мбит/с |
|
Чувствительность приемника
|
−44 дБм |
|
Номинальное напряжение питания
|
3,3 В |
|
Ток потребления
|
14–22 мА |

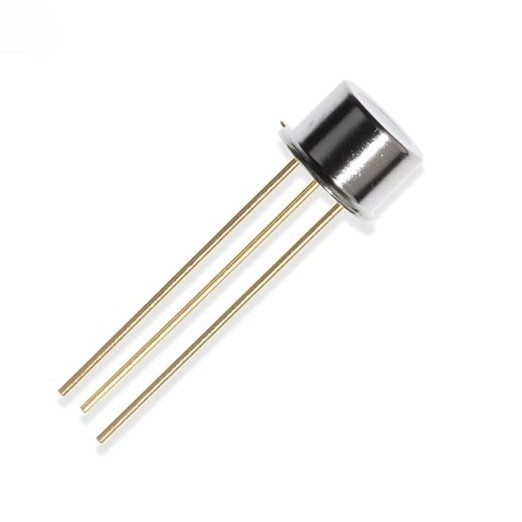

Интегрированный фотоприемный модуль для волоконно-оптических систем связи, работающих в длинноволновой области спектра. В устройстве объединены лавинный фотодиод InGaAs/InP, трансимпедансный усилитель и схема автоматической регулировки усиления.
В отличие от обычных PIN-приемников, лавинный фотодиод обеспечивает внутреннее усиление фототока, что позволяет повысить чувствительность приемного тракта при работе со слабыми оптическими сигналами. Модель рассчитана на передачу данных со скоростью до 155 Мбит/с, имеет полосу пропускания 165 МГц и чувствительность до −44 дБм.
Спектральный диапазон 900–1650 нм охватывает основные телекоммуникационные длины волн. Компактный металлический корпус подходит для установки в оптические трансиверы, приемные модули и специализированное оборудование связи.
Области применения:
- Волоконно-оптические линии связи со скоростью до 155 Мбит/с;
- Оптические приемопередающие модули;
- Телекоммуникационные трансиверы;
- Магистральные и распределительные оптические линии;
- Приемные устройства для диапазонов 1310 и 1550 нм.
Преимущества:
- Высокая чувствительность −44 дБм позволяет принимать оптические сигналы очень низкого уровня и увеличивать допустимый бюджет линии связи;
- Лавинный фотодиод InGaAs/InP обеспечивает внутреннее усиление фототока и повышает эффективность регистрации слабого излучения;
- Автоматическая регулировка усиления помогает поддерживать стабильные параметры выходного сигнала при изменении уровня принимаемой оптической мощности;
- Спектральный диапазон 900–1650 нм охватывает основные области, используемые в волоконно-оптических телекоммуникационных системах;
- Полоса пропускания 165 МГц обеспечивает работу с потоками данных до 155 Мбит/с;
- Дифференциальный выход повышает помехоустойчивость соединения с последующими электронными каскадами;
- Низковольтное питание TIA 3,3 В упрощает совместное применение с современной цифровой электроникой;

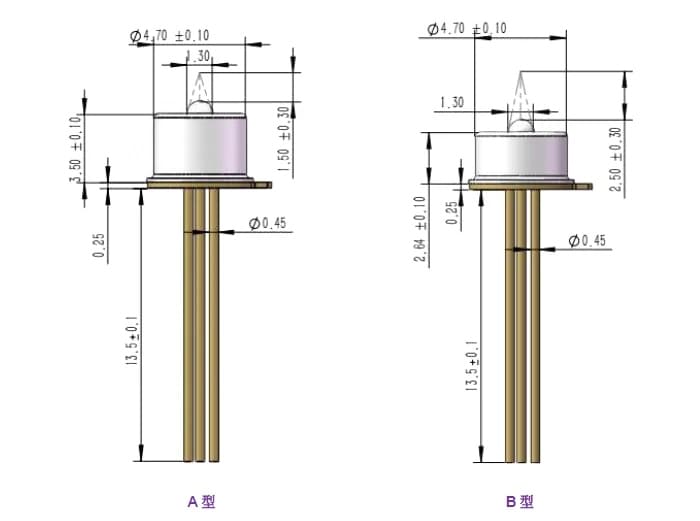

- Компактный корпус удобен для интеграции в малогабаритные фотоприемные устройства;
- Герметичное металлическое исполнение, заявленное производителем, повышает защищенность чувствительного оптоэлектронного узла от внешних воздействий.
Технические характеристики
|
Параметры |
Характеристики |
|
Максимальная скорость передачи данных |
155 Мбит/с |
|
Спектральный диапазон |
900–1650 нм |
|
Полоса пропускания |
165 МГц |
|
Чувствительность приемника |
−44 дБм |
|
Уровень оптической перегрузки |
+1 дБм |
|
Номинальное напряжение питания |
3,3 В |
|
Ток потребления |
14–22 мА |
|
Максимально допустимое напряжение питания |
4,5 В |
|
Максимальное напряжение питания |
52 В |
|
Напряжение пробоя |
40–52 В |
|
Максимальный обратный ток |
2 мА |
|
Максимальная входная оптическая мощность |
5 мВт |
|
Встроенная схема |
автоматическая регулировка усиления |
|
Выход |
дифференциальный |
