Объектив InfiniStix, увеличение: 4.0X, рабочее расстояние: 18 мм

Описание

Объектив InfiniStix™ 55-354 компании Edmund Optics (первоначально разработан компанией Infinity Photo-Optical) обеспечивает оптическое увеличение 4,0X при рабочем расстоянии 18 мм и относится к линейке компактных объективов, рассчитанных на работу с бесконечно скорректированной («infinity corrected») схемой формирования изображения, аналогично объективам исследовательских микроскопов.

Схема с бесконечной коррекцией означает, что параллельный (коллимированный) пучок формируется объективом от объекта, расположенного в его переднем фокусе, что позволяет вставлять в оптический тракт между объективом и трубчатой линзой (tube lens) дополнительные элементы — светоделители, фильтры, диафрагмы — без нарушения фокусировки итогового изображения, в отличие от объективов с конечной кратностью, чувствительных к длине оптического тракта.

Объективы InfiniStix применяются в системах машинного зрения и лабораторной видеорегистрации, требующих умеренного увеличения при рабочем расстоянии, достаточном для доступа к объекту (например, для манипуляций инструментом или подсветки под углом), а совместимость со стандартом C-Mount позволяет напрямую устанавливать объектив на большинство промышленных камер.

Характеристики

• Артикул: 55-354; производитель: Edmund Optics (InfiniStix™)
• Тип: объектив с бесконечной коррекцией (infinity corrected)
• Оптическое увеличение: 4,0X
• Рабочее расстояние: 18 мм
• Крепление: C-Mount (типовое для серии)
• Назначение: машинное зрение и лабораторная видеорегистрация с умеренным увеличением

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории
• Промышленный контроль качества с увеличенным рабочим расстоянием
• Лабораторная видеорегистрация и микровидение

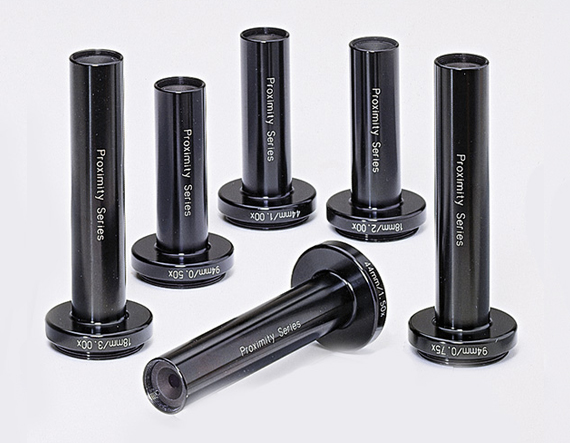

Описание семейства продуктов

• Объективы с фиксированным увеличением доступны с различными вариантами рабочего расстояния.
• Диапазон основного увеличения: от 8X (с удвоителем DL) до 0,5X.
• Используйте трубку DL Doubler Tube для удвоения заявленного увеличения

Эти сверхкомпактные объективы — лучший выбор для OEM-интеграции в условиях ограниченного пространства. Диаметр видеообъективов InfiniStix™ составляет всего 15 мм (с учетом монтажного фланца), чтобы выдерживать сложные промышленные условия. Их размер и уникальный дизайн делают их идеальными для определения характеристик небольших участков с жесткими допусками (вставки, небольшие трубки и т. д.). Эти объективы имеют C-Mountable для легкой стандартной интеграции. Обратите внимание, что использование дополнительной трубы DL Doubler Tube увеличивает длину системы на 12 мм. Дополнительный кольцевой адаптер (#54-681) позволяет установить на объектив кольцевой световод диаметром 21 мм (#54-176).
