Объектив InfiniStix, увеличение: 2.0X, рабочее расстояние: 18 мм

Описание

Объектив InfiniStix Edmund Optics 54-679 обеспечивает увеличение 2,0X и предназначен для наблюдения небольших объектов с рабочего расстояния 18 мм. Компактный формат делает его удобным для интеграции в системы машинного зрения, видеомикроскопы и специализированные измерительные головки, где недостаточно места для традиционного микроскопического объектива и сложной тубусной оптики.

Двукратное увеличение позволяет выводить мелкие элементы объекта на более крупную область сенсора, улучшая условия для визуального анализа и программного распознавания. Фактический размер поля зрения определяется габаритами сенсора камеры: чем больше сенсор, тем более широкую область объекта можно зарегистрировать при неизменном увеличении. Для количественных измерений также важны дисторсия, разрешающая способность и калибровка масштаба.

Рабочее расстояние 18 мм обеспечивает пространство между передней частью объектива и образцом. В этой зоне можно разместить кольцевую подсветку, небольшой светоделитель, защитное окно или механический держатель. Однако при контроле высоких деталей необходимо учитывать не только расстояние до рассматриваемой поверхности, но и выступающие части объекта. Глубина резко изображаемого пространства зависит от апертуры и требуемого разрешения.

Характеристики

• Поставщик: Edmund Optics.
• Каталожный номер: 54-679.
• Серия: InfiniStix.
• Тип: объектив для увеличенной визуализации.
• Номинальное увеличение: 2,0X.
• Рабочее расстояние: 18 мм.
• Назначение: наблюдение и съемка мелких объектов.
• Формат применения: компактная цифровая микроскопия.
• Размер поля зрения: зависит от формата сенсора камеры.

Особенности выбора и интеграции

Камеру и объектив устанавливают на жесткой направляющей с возможностью точной фокусировки. Рабочее расстояние измеряют от предусмотренной базовой поверхности объектива до объекта согласно документации. Для равномерной съемки подбирают кольцевое, коаксиальное или наклонное освещение. Перед метрологическим применением выполняют калибровку по шкале и проверяют изменение увеличения по полю.

Отрасли применения

• Контроль печатных плат и пайки.
• Проверка микромеханических деталей.
• Цифровая видеомикроскопия.
• Инспекция поверхности и кромок.
• Измерение небольших объектов.
• Документирование лабораторных образцов.
• Сборочные операции под увеличением.

Описание семейства продуктов

• Объективы с фиксированным увеличением доступны с различными вариантами рабочего расстояния.
• Диапазон основного увеличения: от 8X (с удвоителем DL) до 0,5X.
• Используйте трубку DL Doubler Tube для удвоения заявленного увеличения

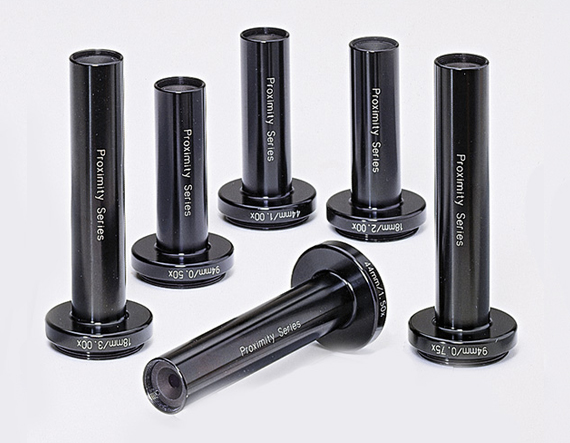

Эти сверхкомпактные объективы — лучший выбор для OEM-интеграции в условиях ограниченного пространства. Диаметр видеообъективов InfiniStix™ составляет всего 15 мм (с учетом монтажного фланца), чтобы выдерживать сложные промышленные условия. Их размер и уникальный дизайн делают их идеальными для определения характеристик небольших участков с жесткими допусками (вставки, небольшие трубки и т. д.). Эти объективы имеют C-Mountable для легкой стандартной интеграции. Обратите внимание, что использование дополнительной трубы DL Doubler Tube увеличивает длину системы на 12 мм. Дополнительный кольцевой адаптер (#54-681) позволяет установить на объектив кольцевой световод диаметром 21 мм (#54-176).
