Объектив InfiniStix, увеличение: 1.5X, рабочее расстояние: 44 мм

Описание

Объектив серии InfiniStix относится к линейке инфинити-корректированных объективов, предназначенных для работы с параллельным пучком на входе, что упрощает встраивание дополнительных оптических элементов — светоделителей, фильтров — между объективом и формирователем изображения без потери качества фокусировки. Увеличение 1.5X указывает на умеренный коэффициент масштабирования наблюдаемого объекта, а рабочее расстояние 44 мм — это значительный зазор между передней линзой объектива и объектом наблюдения, что удобно при необходимости доступа к образцу инструментами или при работе в условиях ограниченного пространства. Такая конструкция типична для модульных систем машинного зрения, где объектив сочетается с отдельной тубусной линзой для формирования итогового изображения на матрице камеры. Крупное рабочее расстояние в 44 мм также облегчает применение дополнительного освещения объекта сбоку или под углом, что востребовано при контроле поверхностей со сложным рельефом, а инфинити-коррекция гарантирует отсутствие потери резкости при изменении расстояния между объективом и тубусной линзой в разумных пределах.

Характеристики

• Серия: InfiniStix
• Увеличение: 1.5X
• Рабочее расстояние: 44 мм
• Тип коррекции: инфинити-коррекция (для параллельного пучка)
• Назначение: формирование изображения в системах машинного зрения
• Тип оптической схемы: инфинити-корректированный объектив
• Совместимость: модульные системы с отдельной тубусной линзой

Отрасли применения

Такие объективы применяются в промышленных системах контроля качества, автоматизированной оптической инспекции печатных плат и деталей, в лабораторной микроскопии и биомедицинских исследованиях, где важно большое рабочее расстояние в сочетании с гибкостью модульной оптической схемы. Такие объективы также применяются в полупроводниковой промышленности при инспекции пластин и в научных установках для наблюдения за микрообъектами с сохранением большого рабочего зазора.

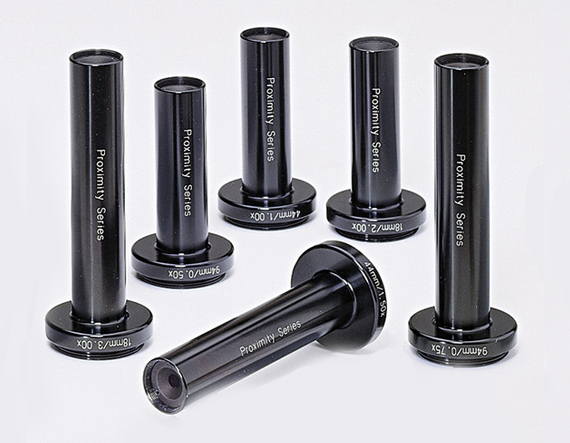

Описание семейства продуктов

• Объективы с фиксированным увеличением доступны с различными вариантами рабочего расстояния.
• Диапазон основного увеличения: от 8X (с удвоителем DL) до 0,5X.
• Используйте трубку DL Doubler Tube для удвоения заявленного увеличения

Эти сверхкомпактные объективы — лучший выбор для OEM-интеграции в условиях ограниченного пространства. Диаметр видеообъективов InfiniStix™ составляет всего 15 мм (с учетом монтажного фланца), чтобы выдерживать сложные промышленные условия. Их размер и уникальный дизайн делают их идеальными для определения характеристик небольших участков с жесткими допусками (вставки, небольшие трубки и т. д.). Эти объективы имеют C-Mountable для легкой стандартной интеграции. Обратите внимание, что использование дополнительной трубы DL Doubler Tube увеличивает длину системы на 12 мм. Дополнительный кольцевой адаптер (#54-681) позволяет установить на объектив кольцевой световод диаметром 21 мм (#54-176).
