Поставщик
|
Edmund Optics |
|
Артикул
|
55-359 |
|
Типы изделий
|
объективы |
|
Применение объектива
|
OEM-приложения |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Разрешение, пространство объекта
|
150 lp/mm |
|
Крепление
|
C-Mount |
|
Максимальный диаметр (мм)
|
30.0 |
|
Длина без резьбы (мм)
|
103.35 |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
6.4mm |
|
Рабочее расстояние (мм)
|
94.00 |
|
Первичное увеличение PMAG
|
1X |
|
Тип
|
Fixed Magnification Lens |
|
Вес (г)
|
43.00 |
Описание
Объектив серии InfiniStix относится к семейству модульных бесконечно-сопряжённых объективов, предназначенных для работы в комбинации со сменными насадками и удлинительными трубками, что позволяет гибко настраивать рабочее расстояние и увеличение под конкретную задачу. Увеличение 1.0X означает, что изображение объекта на сенсоре камеры формируется в натуральную величину, а немалое рабочее расстояние 94 мм даёт достаточно пространства между передней линзой и объектом для установки источников освещения, зондов или иных приспособлений без риска механических столкновений. Оптическая схема таких объективов обычно строится по принципу бесконечной коррекции, что упрощает встраивание дополнительных модулей в оптический тракт без потери качества изображения. Дополнительно объективы этой линейки часто комплектуются набором переходных колец и удлинителей, позволяющих оперативно изменять итоговое увеличение системы без замены основного оптического блока, что удобно при отладке измерительных стендов и адаптации под разные типоразмеры объектов контроля.
Характеристики
- Серия: InfiniStix
- Увеличение: 1.0X
- Рабочее расстояние: 94 мм
- Тип: объектив с бесконечной коррекцией
- Модульная конструкция для сочетания с насадками
- Совместим с промышленными и научными камерами
Отрасли применения
Такие объективы применяются в системах машинного зрения для контроля качества на производственных линиях, в лабораторной микроскопии, в задачах измерения и инспекции печатных плат, а также в автоматизированных оптических системах, где требуется точное и повторяемое увеличение объекта.

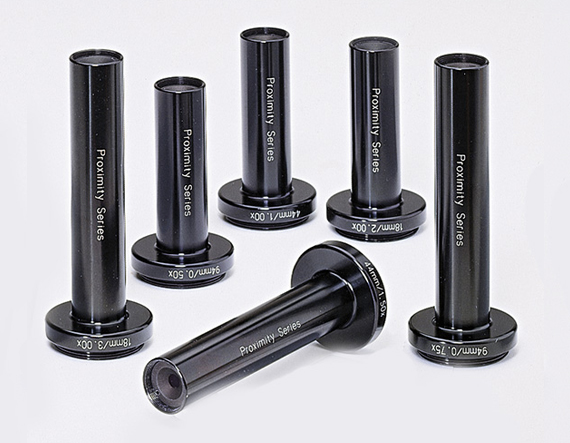

Описание семейства продуктов
- Объективы с фиксированным увеличением доступны с различными вариантами рабочего расстояния.
- Диапазон основного увеличения: от 8X (с удвоителем DL) до 0,5X.
- Используйте трубку DL Doubler Tube для удвоения заявленного увеличения
Эти сверхкомпактные объективы — лучший выбор для OEM-интеграции в условиях ограниченного пространства. Диаметр видеообъективов InfiniStix™ составляет всего 15 мм (с учетом монтажного фланца), чтобы выдерживать сложные промышленные условия. Их размер и уникальный дизайн делают их идеальными для определения характеристик небольших участков с жесткими допусками (вставки, небольшие трубки и т. д.). Эти объективы имеют C-Mountable для легкой стандартной интеграции. Обратите внимание, что использование дополнительной трубы DL Doubler Tube увеличивает длину системы на 12 мм. Дополнительный кольцевой адаптер (#54-681) позволяет установить на объектив кольцевой световод диаметром 21 мм (#54-176).
