Поставщик
|
Brandnew Technology Co., Ltd |
|
Артикул
|
Multimode VCSEL |
|
Типы изделий
|
VCSEL массив |
|
Выходная оптическая мощность
|
25 Вт |
|
Температура хранения
|
−40 до +105 °C |
|
Время нарастания
|
2,8 нс |
|
Количество каналов
|
4 |
|
Рабочее напряжение
|
37 В |
|
Длина волны (нм)
|
850 нм, 940 нм |
|
Цвет лазера
|
ик лазеры |
|
Рабочая температура
|
−40 до +85 °C |

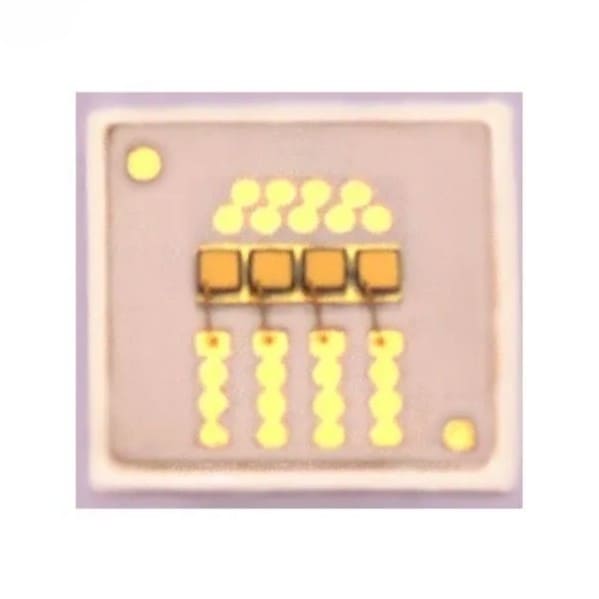

Импульсный VCSEL массив 940 нм мощностью 25 Вт предназначен для компактных дальномерных, сканирующих и сенсорных систем, где требуется быстрый инфракрасный источник с высокой пиковой мощностью. Четырёхканальная архитектура позволяет использовать массив в оптических схемах с раздельным управлением каналами, а SMD-исполнение упрощает интеграцию компонента в печатные платы и OEM-модули.
Модель формирует излучение с углом 20° и временем нарастания 2,8 нс, что делает ее подходящей для LiDAR, лазерных завес, 3D-детектирования и датчиков расстояния. Подложка из нитрида алюминия обеспечивает улучшенный теплоотвод, а компактная излучающая область 370 × 371 мкм помогает создавать малогабаритные оптические узлы с высокой плотностью мощности.
Преимущества:
- Пиковая оптическая мощность 25 Вт;
- Рабочая длина волны 940 нм;
- Четырёхканальная VCSEL-структура;
- Многомодовое излучение;
- Быстрое время нарастания импульса 2,8 нс;
- Угол излучения 20°;
- Компактная излучающая область 370 × 371 мкм;
- SMD-исполнение для поверхностного монтажа;
- Подложка AlN для стабильного теплового режима;
- Подходит для дальномеров, LiDAR и 3D-сенсорики.
Области применения:
- Лазерные дальномеры;
- Сканирующие LiDAR-модули;
- 3D-датчики и системы обнаружения объектов;
- Световые барьеры;
- Датчики приближения;
- Инфракрасные импульсные осветители;
- Специализированные OEM-оптические модули.
Технические характеристики
|
Параметры |
Характеристики |
|
Количество каналов |
4 |
|

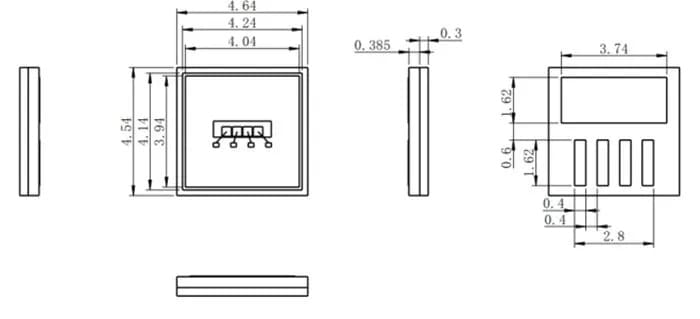

Область излучения |
370 × 371 мкм |
|

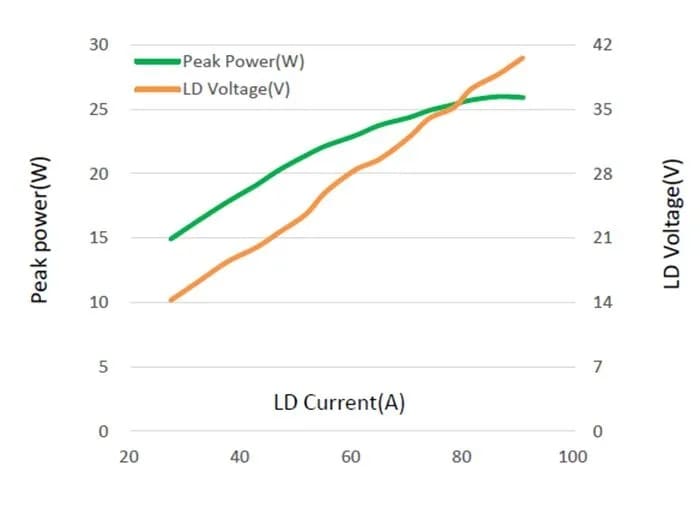

Импульсная оптическая мощность |
25 Вт |
|
Угол излучения |
20° |
|
Температурный дрейф длины волны |
0,07 нм/°C |
|
Пороговый ток |
0,1 А |
|
Прямой импульсный ток |
81 А |
|
Прямое импульсное напряжение |
37 В |
|
Время нарастания |
2,8 нс |
|
Пиковая длина волны |
940 нм |
|
Доступные варианты длины волны по таблице |
850 / 940 нм |
|
Рабочая температура корпуса |
от −40 до +85 °C |
|
Температура хранения |
от −40 до +105 °C |
|
Температура пайки |
260 °C |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания BrandNew производит лазерные диоды, мощные диодные лазеры и лазерные системы для науки, промышленности и фотоники.
