Поставщик
|
Edmund Optics |
|
Артикул
|
16-862 |
|
Длина волны
|
875 нм |
|
Размер
|
24.8 x 15.8 мм |
|
Model Number
|
1304174 |
|
RoHS
|
Compliant |
|
Note
|
S-Polarization defined with E-field parallel to the grating grooves |
|
Polarization
|
S and P |
|
Alignment of Grooves to Edge (°)
|
0.1 (typical) |
|
Width (mm)
|
15.80 |
|
Type
|
Transmission Diffraction Grating |
|
Thickness (mm)
|
0.68 ±0.050 |
|
Surface Quality
|
60-40 |
|
Substrate
|
Fused Silica |
|
Groove Density (grooves/mm)
|
1503.76 |
|
Length (mm)
|
24.80 |
|
Construction
|
Multi-Layer Dielectric Binary Etch Grating |
|
Coating
|
Dielectric |
|
Clear Aperture CA (mm)
|
23.80 x 14.80 |
|
Angle of Incidence (°)
|
41 ±1 |
|
Dimensions (mm)
|
24.80 x 15.80 |
|
Minimum Efficiency (%)
|
≥94 @ 875nm |
|
Design Wavelength DWL (nm)
|
875 ±20 |
|
Groove Density Uniformity (grooves/mm)
|
0.001 |
Описание
16-862 — пропускающая дифракционная решётка II-VI LightSmyth™ с плотностью 1503,76 штриха/мм, оптимизированная для длины волны 875 нм. Размер решётки 24,8 × 15,8 мм. Рельеф формируется методом прецизионной литографии на пластинах, аналогичной полупроводниковой технологии, что обеспечивает однородность плотности штрихов с точностью 0,001 линии/мм и очень низкий уровень рассеяния по сравнению с реплицированными решётками.
Абсолютная дифракционная эффективность в рабочий порядок превышает 94%, поэтому решётка вносит минимальные потери и подходит для многопроходных схем. Конструкция отличается низкой поляризационной чувствительностью. Решётка выполнена полностью из прочных неорганических материалов без полимерных слоёв и эпоксидных смол: она выдерживает излучение мощных лазеров и температуры до 500 °C без ухудшения характеристик. Работа на пропускание упрощает компоновку спектральных приборов и компрессоров импульсов по сравнению с отражательными решётками.
Характеристики
- Производитель: II-VI (серия LightSmyth™)
- Тип: пропускающая дифракционная решётка
- Рабочая длина волны: 875 нм
- Плотность штрихов: 1503,76 штриха/мм
- Размер: 24,8 × 15,8 мм
- Дифракционная эффективность: >94% (абсолютная)
- Однородность плотности штрихов: 0,001 линии/мм
- Поляризационная чувствительность: низкая
- Материалы: неорганические, без органических компонентов
- Термостойкость: до 500 °C без снижения характеристик
- Технология: прецизионная литография на пластинах
Отрасли применения
- Спектроскопия: компактные спектрометры и спектральные датчики ближнего ИК
- Лазерная техника: компрессия и растяжение пико- и фемтосекундных импульсов
- Мощные лазеры: спектральное сложение пучков (SBC)
- Лидары и телекоммуникации: спектральное разделение каналов
Описание семейства продуктов
- Высокая дифракционная эффективность (>94% абсолютной) и низкий коэффициент рассеяния
- Поляризационно-независимые и оптимизированные для одной поляризации решётки
- Прочные неорганические материалы для превосходной мощности и надёжности
- Конструкции для длин волн ближнего ИК-диапазона от 800 до 1800 нм

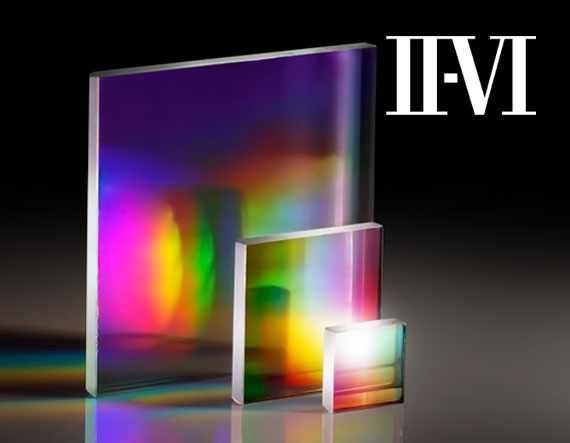

Пропускающие дифракционные решётки LightSmyth™ II-VI изготавливаются методом прецизионной литографической обработки на пластинах и обеспечивают превосходные оптические характеристики, низкую поляризационную чувствительность и низкий коэффициент рассеяния. Эти решётки обладают высокой дифракционной эффективностью ≥94%, что минимизирует оптические потери при использовании в многопроходных конфигурациях. Решетки, предназначенные для ближнего инфракрасного (БИК) диапазона длин волн от 800 до 1800 нм, доступны с прецизионной однородностью плотности линий 0,001 линии/мм. Пропускающие дифракционные решетки LightSmyth™ II-VI используются в сложных приложениях, таких как спектральное сложение пучков (SBC), лидары, оптические телекоммуникации, компрессия пико- и фемтосекундных импульсов и спектроскопия. Эти решетки не содержат органических материалов и могут использоваться с мощными лазерами в условиях температур до 500 °C без снижения производительности. Свяжитесь с нами для получения информации о нестандартных размерах или требований OEM-производства.
