Поставщик
|
Edmund Optics |
|
Артикул
|
16-861 |
|
Длина волны
|
800 нм |
|
Размер
|
130 x 14.9 мм |
|
Model Number
|
1304166 |
|
RoHS
|
Compliant |
|
Note
|
S-Polarization defined with E-field parallel to the grating grooves |
|
Polarization
|
S and P |
|
Alignment of Grooves to Edge (°)
|
0.1 (typical) |
|
Width (mm)
|
14.90 |
|
Type
|
Transmission Diffraction Grating |
|
Thickness (mm)
|
0.95 ±0.050 |
|
Surface Quality
|
60-40 |
|
Substrate
|
Fused Silica |
|
Groove Density (grooves/mm)
|
1398.6 |
|
Length (mm)
|
130.00 |
|
Construction
|
Multi-Layer Dielectric Binary Etch Grating |
|
Coating
|
Dielectric |
|
Clear Aperture CA (mm)
|
125.00 x 13.90 |
|
Angle of Incidence (°)
|
34 ±1 |
|
Dimensions (mm)
|
130.00 x 14.90 |
|
Minimum Efficiency (%)
|
≥94 @ 800nm |
|
Design Wavelength DWL (nm)
|
800 ±20 |
|
Groove Density Uniformity (grooves/mm)
|
0.001 |
Описание
Пропускающая (просветная) дифракционная решётка 16-861 компании II-VI LightSmyth™ (реализуется через Edmund Optics) рассчитана на длину волны 800 нм и имеет плотность штрихов 1398,6 штрихов на миллиметр при размере 130 x 14,9 мм.
В отличие от отражающей дифракционной решётки, которая раскладывает свет на цвета, отражая его в сторону, пропускающая решётка раскладывает свет по длинам волны, пропуская его сквозь себя — падающий пучок проходит через решётку насквозь и выходит с другой стороны уже разложенным на составляющие по длине волны или отклонённым на определённый угол.
Такие решётки применяют в волоконно-оптических линиях связи для объединения или разделения нескольких каналов разной длины волны в одном волокне, а также в спектральных приборах и лазерных установках, где удобнее работать с проходящим, а не отражённым светом.
Крупный вытянутый размер рабочей области (130 x 14,9 мм) позволяет пропускать через решётку широкий, растянутый по одной из осей пучок света, что типично для применений в спектральных приборах с большой апертурой входного пучка, где узкая маленькая решётка обрезала бы часть света по краям. Работа именно на просвет, а не на отражение, упрощает выравнивание оптической схемы, поскольку входящий и выходящий пучки остаются по одну и ту же сторону от решётки, а не расходятся под сложным углом, как это происходит с отражающей решёткой.
Характеристики
- Артикул: 16-861; производитель: II-VI LightSmyth™
- Тип: пропускающая (просветная) дифракционная решётка
- Рабочая длина волны: 800 нм
- Плотность штрихов: 1398,6 штрихов/мм
- Размер: 130 x 14,9 мм
Отрасли применения
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы

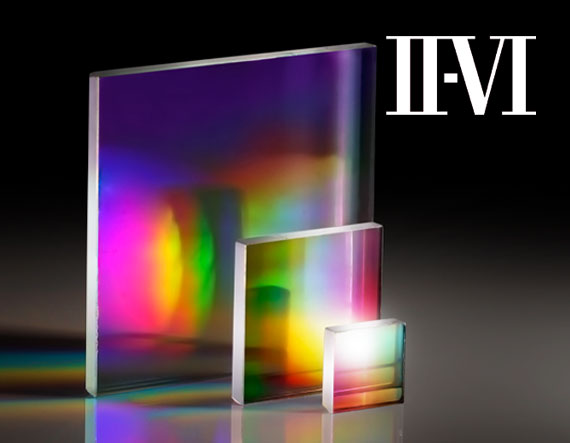

Описание семейства продуктов
- Высокая дифракционная эффективность (>94% абсолютной) и низкий коэффициент рассеяния
- Поляризационно-независимые и оптимизированные для одной поляризации решётки
- Прочные неорганические материалы для превосходной мощности и надёжности
- Конструкции для длин волн ближнего ИК-диапазона от 800 до 1800 нм
Пропускающие дифракционные решётки LightSmyth™ II-VI изготавливаются методом прецизионной литографической обработки на пластинах и обеспечивают превосходные оптические характеристики, низкую поляризационную чувствительность и низкий коэффициент рассеяния. Эти решётки обладают высокой дифракционной эффективностью ≥94%, что минимизирует оптические потери при использовании в многопроходных конфигурациях. Решетки, предназначенные для ближнего инфракрасного (БИК) диапазона длин волн от 800 до 1800 нм, доступны с прецизионной однородностью плотности линий 0,001 линии/мм. Пропускающие дифракционные решетки LightSmyth™ II-VI используются в сложных приложениях, таких как спектральное сложение пучков (SBC), лидары, оптические телекоммуникации, компрессия пико- и фемтосекундных импульсов и спектроскопия. Эти решетки не содержат органических материалов и могут использоваться с мощными лазерами в условиях температур до 500 °C без снижения производительности. Свяжитесь с нами для получения информации о нестандартных размерах или требований OEM-производства.
