Поставщик
|
Edmund Optics |
|
Артикул
|
16-877 |
|
Размер
|
27 x 10 мм |
|
Model Number
|
1304261 |
|
RoHS
|
Compliant |
|
Note
|
S-Polarization defined with E-field parallel to the grating grooves |
|
Polarization
|
S and P |
|
Alignment of Grooves to Edge (°)
|
0.1 (typical) |
|
Width (mm)
|
10.00 |
|
Type
|
Transmission Diffraction Grating |
|
Thickness (mm)
|
0.68 ±0.050 |
|
Surface Quality
|
60-40 |
|
Substrate
|
Fused Silica |
|
Length (mm)
|
27.00 |
|
Construction
|
Multi-Layer Dielectric Binary Etch Grating |
|
Coating
|
Dielectric |
|
Clear Aperture CA (mm)
|
26.00 x 9.00 |
|
Angle of Incidence (°)
|
48.4 ±1 |
|
Dimensions (mm)
|
27.00 x 10.00 |
|
Minimum Efficiency (%)
|
≥90 @ 1528 - 1610nm |
|
Wavelength Range (nm)
|
1528 - 1610 |
|
Groove Density Uniformity (grooves/mm)
|
0.001 |
|
Groove Density (grooves/mm)
|
940.07 |
Описание

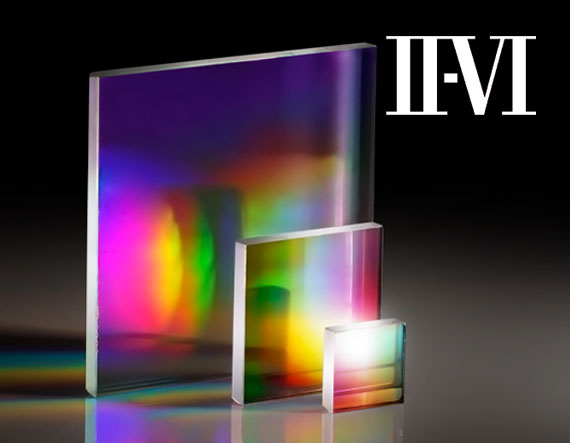

Пропускающая дифракционная решетка II-VI LightSmyth™ 16-877 предназначена для спектрального разложения ближнего инфракрасного излучения в диапазоне 1528–1610 нм. Рабочая длина волны охватывает телекоммуникационное окно около 1550 нм, поэтому решетка подходит для анализа спектра лазеров, волоконно-оптических передатчиков и усилителей. При прохождении света через периодическую структуру разные длины волн отклоняются под разными углами, формируя пространственно разделенные спектральные компоненты.
Плотность 940,07 канавки на миллиметр обеспечивает высокую дисперсию и позволяет различать близко расположенные спектральные линии. Пропускающая конструкция упрощает построение прямолинейного спектрометра: источник, решетка и приемная матрица могут располагаться по одну сторону оптической базы без необходимости организовывать отражательный тракт. Размер 27 × 10 мм подходит для компактных спектральных каналов и приборов с ограниченной апертурой.
Качество спектрального разрешения определяется не только плотностью канавок, но и шириной входной щели, размером пучка, фокусным расстоянием коллимирующей оптики, качеством детектора и настройкой угла падения. Решетка предназначена для конкретной ближнеинфракрасной области, поэтому применение вне диапазона 1528–1610 нм требует проверки эффективности и положения дифракционных порядков.
Характеристики
- Производитель: II-VI LightSmyth.
- Поставщик: Edmund Optics.
- Каталожный номер: 16-877.
- Тип: пропускающая дифракционная решетка.
- Рабочий диапазон: 1528–1610 нм.
- Плотность канавок: 940,07 канавки/мм.
- Размер: 27 × 10 мм.
- Основная функция: спектральное разложение ближнего ИК-излучения.
- Целевой спектральный диапазон: телекоммуникационное окно около 1550 нм.
Особенности выбора и интеграции
Решетку устанавливают в держатель, исключающий изгиб и контакт с рабочей областью. Угол падения выбирают по расчету требуемого порядка и дисперсии. Перед детектором размещают фокусирующую линзу, а ширину входной щели подбирают по компромиссу между световым потоком и разрешением. Юстировку выполняют с использованием ИК-чувствительного детектора.
Отрасли применения
- Спектрометры диапазона 1550 нм.
- Контроль оптических передатчиков.
- Анализ лазерных диодов и волоконных лазеров.
- Исследование WDM-каналов.
- Спектральный мониторинг усилителей.
- Оптическая метрология.
- Научные ИК-исследовательские установки.
Описание семейства продуктов
- Высокая дифракционная эффективность (>94% абсолютной) и низкий коэффициент рассеяния
- Поляризационно-независимые и оптимизированные для одной поляризации решётки
- Прочные неорганические материалы для превосходной мощности и надёжности
- Конструкции для длин волн ближнего ИК-диапазона от 800 до 1800 нм
Пропускающие дифракционные решётки LightSmyth™ II-VI изготавливаются методом прецизионной литографической обработки на пластинах и обеспечивают превосходные оптические характеристики, низкую поляризационную чувствительность и низкий коэффициент рассеяния. Эти решётки обладают высокой дифракционной эффективностью ≥94%, что минимизирует оптические потери при использовании в многопроходных конфигурациях. Решетки, предназначенные для ближнего инфракрасного (БИК) диапазона длин волн от 800 до 1800 нм, доступны с прецизионной однородностью плотности линий 0,001 линии/мм. Пропускающие дифракционные решетки LightSmyth™ II-VI используются в сложных приложениях, таких как спектральное сложение пучков (SBC), лидары, оптические телекоммуникации, компрессия пико- и фемтосекундных импульсов и спектроскопия. Эти решетки не содержат органических материалов и могут использоваться с мощными лазерами в условиях температур до 500 °C без снижения производительности. Свяжитесь с нами для получения информации о нестандартных размерах или требований OEM-производства.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
