Поставщик
|
Edmund Optics |
|
Артикул
|
16-863 |
|
Длина волны
|
1030 нм |
|
Размер
|
31.8 x 12.3 мм |
|
Model Number
|
1304192 |
|
RoHS
|
Compliant |
|
Note
|
S-Polarization defined with E-field parallel to the grating grooves |
|
Polarization
|
S |
|
Alignment of Grooves to Edge (°)
|
0.1 (typical) |
|
Width (mm)
|
12.30 |
|
Type
|
Transmission Diffraction Grating |
|
Thickness (mm)
|
0.95 ±0.050 |
|
Surface Quality
|
60-40 |
|
Substrate
|
Fused Silica |
|
Groove Density (grooves/mm)
|
1600 |
|
Length (mm)
|
31.80 |
|
Construction
|
Multi-Layer Dielectric Binary Etch Grating |
|
Coating
|
Dielectric |
|
Clear Aperture CA (mm)
|
30.80 x 11.30 |
|
Angle of Incidence (°)
|
55.5 ±1 |
|
Dimensions (mm)
|
31.80 x 12.30 |
|
Minimum Efficiency (%)
|
≥94 @ 1030nm |
|
Design Wavelength DWL (nm)
|
1030 ±10 |
|
Groove Density Uniformity (grooves/mm)
|
0.001 |
Описание
Пропускающая решетка II-VI LightSmyth, 1030 нм, 1600 канавок/мм, 31,8 × 12,3 мм. Пропускающая дифракционная решетка II-VI LightSmyth разделяет свет по длинам волн при прохождении через периодическую структуру. Плотность 1600 канавок на миллиметр обеспечивает заметную дисперсию вблизи 1030 нм, а компактный размер упрощает интеграцию в прибор.
При проектировании тракта проверяют соответствие рабочей длины волны, апертуры, фокусного расстояния или угла установки параметрам источника и приемника. Монтаж выполняют в чистой зоне без перекоса, ударных нагрузок и чрезмерного усилия. После установки контролируют центрирование относительно оси, надежность фиксации и отсутствие паразитной засветки.
Использование в расчетном режиме позволяет сохранить характеристики оптической схемы и повторяемость результата. В лазерных системах дополнительно оценивают плотность мощности, качество юстировки и соблюдают правила безопасной работы с излучением.
Характеристики
- Артикул: 16-863
- Производитель: Edmund Optics
- Наименование: Пропускающая решетка II-VI LightSmyth, 1030 нм, 1600 канавок/мм, 31,8 × 12,3 мм
- Монтаж: совместимая оптическая механика
- Эксплуатация: защита рабочих поверхностей от загрязнений и царапин
Отрасли применения
Изделие применяется в спектральных приборах, волоконной фотонике, анализе лазерного излучения и научных исследованиях. Выбор конфигурации зависит от требований проекта, условий эксплуатации и характеристик сопрягаемого оборудования.
Описание семейства продуктов
- Высокая дифракционная эффективность (>94% абсолютной) и низкий коэффициент рассеяния
- Поляризационно-независимые и оптимизированные для одной поляризации решётки
- Прочные неорганические материалы для превосходной мощности и надёжности
- Конструкции для длин волн ближнего ИК-диапазона от 800 до 1800 нм

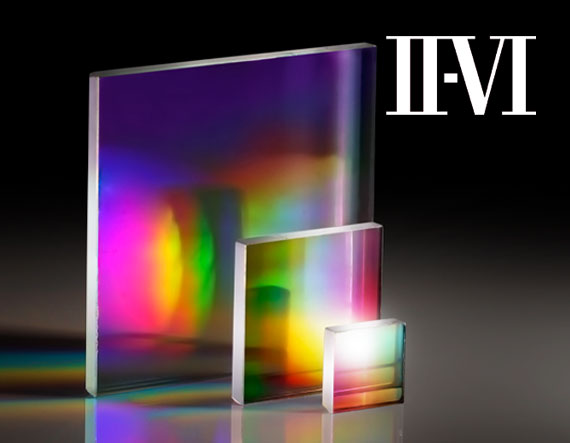

Пропускающие дифракционные решётки LightSmyth™ II-VI изготавливаются методом прецизионной литографической обработки на пластинах и обеспечивают превосходные оптические характеристики, низкую поляризационную чувствительность и низкий коэффициент рассеяния. Эти решётки обладают высокой дифракционной эффективностью ≥94%, что минимизирует оптические потери при использовании в многопроходных конфигурациях. Решетки, предназначенные для ближнего инфракрасного (БИК) диапазона длин волн от 800 до 1800 нм, доступны с прецизионной однородностью плотности линий 0,001 линии/мм. Пропускающие дифракционные решетки LightSmyth™ II-VI используются в сложных приложениях, таких как спектральное сложение пучков (SBC), лидары, оптические телекоммуникации, компрессия пико- и фемтосекундных импульсов и спектроскопия. Эти решетки не содержат органических материалов и могут использоваться с мощными лазерами в условиях температур до 500 °C без снижения производительности. Свяжитесь с нами для получения информации о нестандартных размерах или требований OEM-производства.
