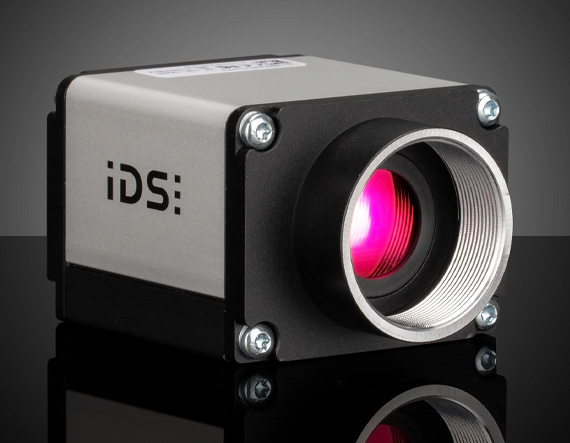

Монохромная камера IDS Imaging, USB3.1, модель: U3-3060SE, формат сенсора: 1/1.2", разрешение: 2.30 Мп, крепление: C-Mount, тип сенсора: CMOS с прогрессивной разверткой

Описание

Высокоскоростная монохромная камера на сенсоре Sony IMX174 предназначена для регистрации динамических процессов без цветового фильтра и с высокой световой эффективностью. Глобальный затвор одновременно экспонирует весь кадр, поэтому геометрия быстро движущегося объекта сохраняется лучше, чем при построчном считывании.

Разрешение 1936 × 1216 сочетается с крупным пикселем 5,86 мкм и частотой до 161 кадр/с при полном формате. USB 3 обеспечивает поток данных до 5 Гбит/с, а встроенная память 128 МБ помогает сглаживать кратковременные задержки передачи. C-Mount дает широкий выбор машинных объективов; при подборе важно покрыть сенсор 1/1,2 дюйма и обеспечить требуемое разрешение по пикселю. Для стабильной частоты кадров нужен производительный контроллер USB и быстрый накопитель.

Характеристики

• модель — IDS U3-3060SE Rev.1.2
• сенсор — Sony IMX174 CMOS
• формат — 1/1,2 дюйма
• разрешение — 1936 × 1216, 2,35 Мп
• затвор — глобальный
• максимальная частота полного кадра — до 161 кадр/с
• интерфейс — USB 3, до 5 Гбит/с
• крепление объектива — C-Mount

Особенности выбора и интеграции

Для получения паспортной частоты кадров требуется корректная настройка экспозиции, формата пикселя и полосы интерфейса. Для конфигурации 16-511: теплоотвод, драйвер, SDK и синхронизация по вводу-выводу рассматриваются как часть проектирования камеры, а не как внешние мелочи.

Для позиции 16-511 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 16-511: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.

Отрасли применения

• высокоскоростное машинное зрение
• анализ движения и робототехника
• научная съемка при слабом освещении
• контроль качества и метрология на производственных линиях

Монохромная камера IDS U3-3060SE, USB 3.1, 2,35 Мп, C-Mount применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 16-511: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.

Описание семейства продуктов

• Компактный прочный корпус
• Датчики с высоким разрешением и высокой чувствительностью
• Совместимость с GenICam USB3 Vision
• Доступны камеры IDS Imaging uEye+ GigE

Камеры IDS Imaging uEye+ USB3 оснащены большим выбором датчиков CMOS с широким диапазоном разрешений, позволяющих оптимально использовать интерфейс USB3. Эти камеры оснащены глобальными и скользящими затворами, которые обеспечивают высокую частоту кадров до 250 кадров в секунду. Эти камеры легкие и прочные в небольшом корпусе, что делает их идеальными для приложений с ограниченным пространством и подходят для многокамерных систем или роботов. Версии Compact Power (CP) имеют прочный, проверенный в отрасли форм-фактор размером всего 29 x 29 x 29 мм и используют разъемы типа USB Micro-B. Корпус Standard Edition (SE) отличается еще большей прочностью, обеспечивает лучшее рассеивание тепла и использует разъемы USB Type-C. Камеры также оснащены завинчивающимся 8-контактным разъемом Hirose для триггера и вспышки, а также двумя GPIO. В этих камерах используется новейшая платформа Peak SDK компании IDS Imaging, которая поддерживает стандарты GenICam и USB3 Vision, что упрощает разработку и интеграцию программного обеспечения. Камеры IDS Imaging uEye+ USB3 идеально подходят для различных приложений, таких как автоматизация, автомобилестроение, медицинские технологии и логистика.
