Описание

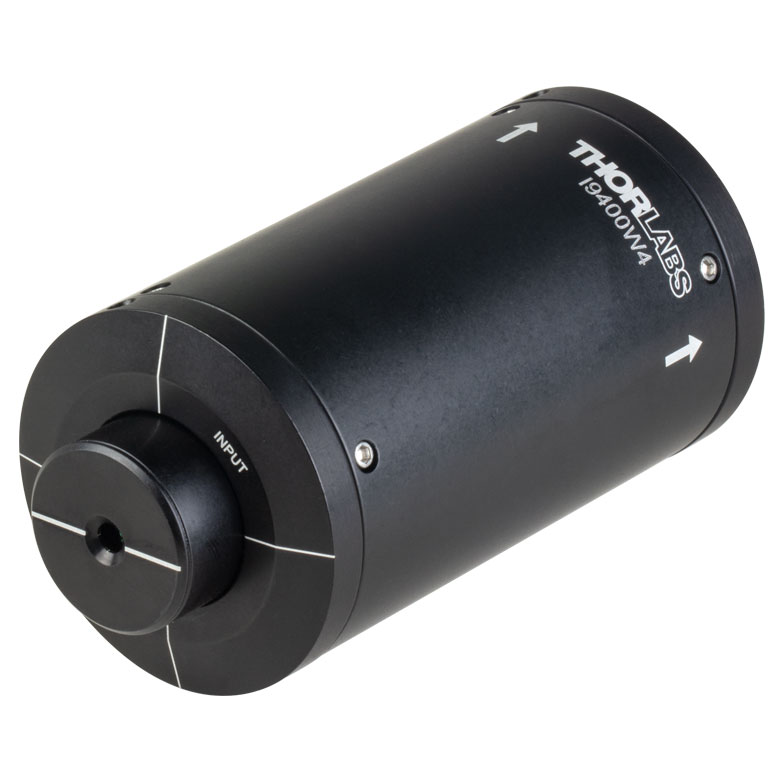

Оптический изолятор I9400W4 пропускает излучение в прямом направлении и блокирует обратное. По каталогу это оптический изолятор, макc. диаметр пучка: Ø3.6 мм, центральная длина волны: 9.4 мкм, макс. мощность излучения: 400 мВт (сумма прямого и обратного направлений). Он защищает лазер от обратных отражений, вызывающих нестабильность и повреждения.
Центральная длина волны 9.4 мкм и максимальный диаметр пучка Ø3.6 мм определяют область применения: изолятор рассчитан на лазеры среднего инфракрасного диапазона. Принцип действия основан на эффекте Фарадея: магнитооптический элемент поворачивает поляризацию на 45°, а поляризаторы пропускают излучение только в одну сторону.
Максимальная мощность 400 мВт (сумма прямого и обратного направлений) ограничивает применение при высоких мощностях. Устанавливайте изолятор по маркировке направления и не допускайте перегрева.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Перед использованием изделия I9400W4 ознакомьтесь с технической документацией: там приведены чертежи, допустимые режимы работы и рекомендации по установке и обслуживанию.
В процессе эксплуатации периодически проверяйте затяжку крепежа и состояние рабочих поверхностей. При работе с оптическим излучением соблюдайте меры лазерной безопасности: используйте защитные очки, ограждения и ловушки пучка, не допускайте случайных отражений.
Характеристики
- Артикул: I9400W4
- Производитель: Thorlabs
- Тип изделия: Оптический изолятор
- Макc. диаметр пучка: Ø3.6 мм
- Центральная длина волны: 9.4 мкм
- Макс. мощность излучения: 400 мВт (сумма прямого и обратного направлений)
Отрасли применения
- Лазерная физика: защита лазеров от обратных отражений.
- ИК-спектроскопия: стабилизация источников среднего ИК.
- Метрология: стабильные лазерные источники.
- Научные лаборатории: эксперименты со сред-ИК лазерами.
