Описание

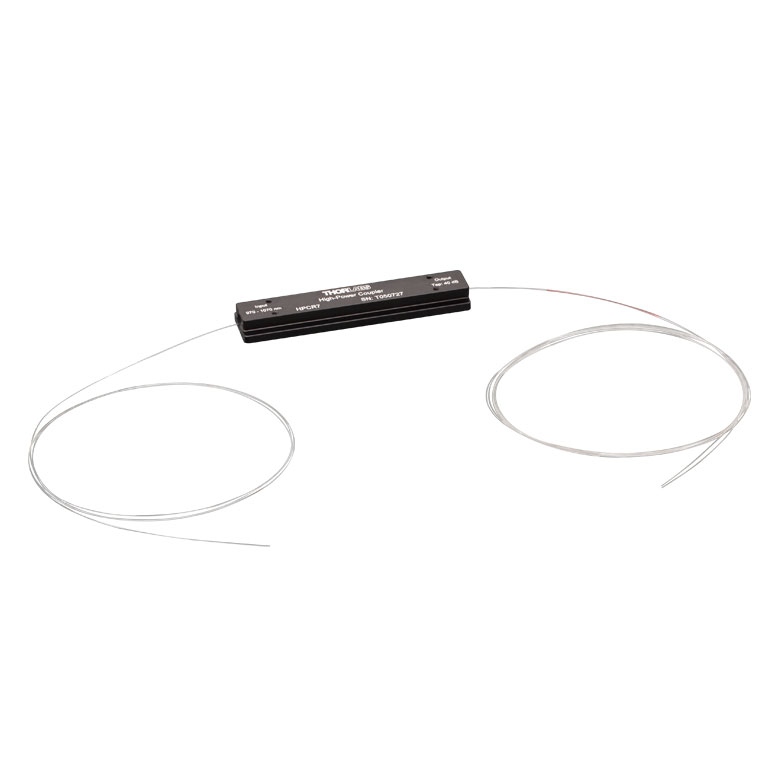

Широкополосный оптоволоконный ответвитель HPCR7 предназначен для работы с излучением высокой мощности в диапазоне 970–1070 нм и реализует конфигурацию 1x2 с очень малой долей ответвляемого сигнала. В основе конструкции лежит технология сплавленного бикаонического конуса, при которой два участка одномодового волокна тщательно свариваются и вытягиваются до образования контролируемой зоны связи. Такая геометрия обеспечивает стабильный коэффициент деления и низкие вносимые потери даже при подводе значительной непрерывной мощности от волоконного лазера.
Номинальный коэффициент ответвления порядка 40 дБ означает, что в мониторный порт поступает лишь тысячная доля входного сигнала, тогда как основная линия практически не нагружается и может использоваться для накачки нелинейных элементов или технологической обработки. Выводы ответвителя выполнены в виде усиленных патч-кордов с прочными внешними оболочками и стандартными коннекторами, что облегчает интеграцию в существующие оптические стенды. Выбор материалов и конструкция зоны сплава подобраны так, чтобы выдерживать длительную эксплуатацию при высоких плотностях мощности и сохранять параметры на протяжении всего срока службы устройства.
Характеристики
- Тип устройства: одномодовый высокомощный оптоволоконный ответвитель конфигурации 1x2.
- Спектральный диапазон работы: приблизительно 970–1070 нм, с оптимизацией под лазеры на 1030 и 1064 нм.
- Номинальный коэффициент ответвления: около 40 дБ (tap-ответвитель с очень малой долей мощности во вспомогательном канале).
- Конструкция на основе сплавленного бикаонического конуса с контролируемой длиной и диаметром зоны связи.
- Низкие вносимые потери в основной линии и высокая допустимая непрерывная оптическая мощность.
- Выводы в виде усиленных волоконных патч-кордов со стандартными разъёмами, совместимыми с оборудованием Thorlabs.
- Низкая поляризационная зависимость и хорошая повторяемость параметров между экземплярами серии.
Отрасли применения
- Мониторинг выходной мощности высокомощных волоконных и твердотельных лазеров без существенной нагрузки на основную линию.
- Реализация контуров обратной связи по мощности или спектру излучения в лазерных и усилительных системах.
- Подключение измерительных приборов при настройке нелинейных оптических экспериментов и генерации суперконтинуума.
- Использование в промышленных лазерных установках, где требуется постоянный контроль уровня излучения без остановки процесса.
- Учебные и демонстрационные стенды по волоконной оптике, иллюстрирующие работу tap-ответвителей и распределение мощности.
