Поставщик
|
Edmund Optics |
|
Артикул
|
37-538 |
|
Тип мишени
|
с разрешающей способностью |
|
Применение тест-объекта
|
для микроскопии |
|
Материал
|
на стекле |
|
Подложка
|
Fused Silica w/Chrome deposit |
|
Оптическая плотность OD (средняя)
|
OD>7 @ 400nm, 6 @ 550nm, 4.5 @ 750nm, 3.6 @ 1000nm |
|
Размеры (мм)
|
10 x 10 x 1 |
|
Конструкция
|
Stainless Steel, 75 x 25 x 1.5mm, microscope slide format |
|
Спектральный диапазон
|
200 - 2000nm |
|
Рисунок
|
1 central Siemens star with 36 segment pairs, 8mm diameter |
|
Допуск изображения
|
100nm/cm = 10-5 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 191
|
Compliant |
Описание

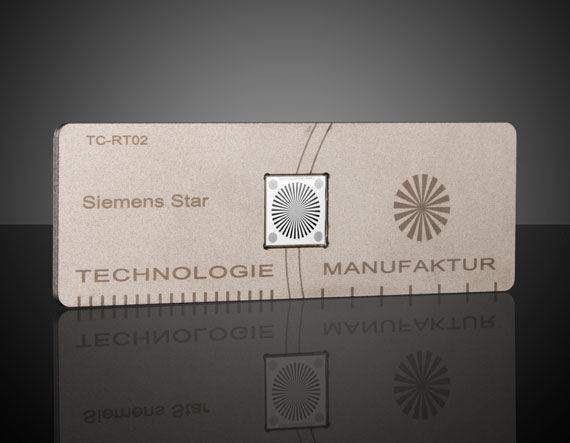

Тест-объект в форме предметного стекла с мишенью «звезда» — это калибровочный инструмент для оценки разрешающей способности, астигматизма и аберраций оптической системы с использованием радиальной геометрии. Мишень типа «звезда» (star target или Siemens star) состоит из чередующихся тёмных и светлых секторов, сходящихся к центру, и позволяет одновременно определить разрешение по всем направлениям в одном измерении.
Ключевое преимущество звёздной мишени перед штриховыми мишенями USAF состоит в том, что она выявляет анизотропию разрешения: если объектив обеспечивает разное разрешение по горизонтали и вертикали (астигматизм), это немедленно проявляется в виде несимметричного размытия в центре мишени. Такой дефект легко количественно оценить, измерив радиус зоны размытия в разных направлениях.
Формат предметного стекла обеспечивает жёсткость и плоскостность мишени, необходимые для корректного тестирования. При использовании в проходящем свете высокий контраст чёрно-белых секторов позволяет легко определить границу разрешения — радиус, на котором штрихи начинают сливаться в серое пятно, — и рассчитать по нему предельную пространственную частоту в линиях на миллиметр.
Тест-объект 37-538 применяется при аттестации объективов для микроскопии, машинного зрения и промышленных систем инспекции, при диагностике астигматизма и аберраций, при настройке фокуса и при сравнении различных объективов в лабораторных условиях.
Характеристики
- Бренд: Edmund Optics
- Артикул: 37-538
- Тест-объект в форме предметного стекла
- мишень звезда
Отрасли применения
- Калибровка и верификация систем машинного зрения
- Измерение разрешающей способности объективов и камер
- Оценка дисторсии, фокуса и аберраций
- Настройка микроскопов и инспекционных систем
- Контроль качества оптических компонентов
