Поставщик
|
Edmund Optics |
|
Артикул
|
37-540 |
|
Тип мишени
|
с разрешающей способностью |
|
Применение тест-объекта
|
для микроскопии |
|
Материал
|
на стекле |
|
Подложка
|
Fused Silica w/Chrome deposit |
|
Оптическая плотность OD (средняя)
|
OD>7 @ 400nm, 6 @ 550nm, 4.5 @ 750nm, 3.6 @ 1000nm |
|
Размеры (мм)
|
10 x 10 x 1 |
|
Конструкция
|
Stainless Steel, 75 x 25 x 1.5mm, microscope slide format |
|
Спектральный диапазон
|
200 - 2000nm |
|
Рисунок
|
Checkerboard 9.0 x 9.0mm2 of 180 x 180 squares of 50 x 50μm2 size |
|
Допуск изображения
|
100nm/cm = 10-5 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 191
|
Compliant |
Описание

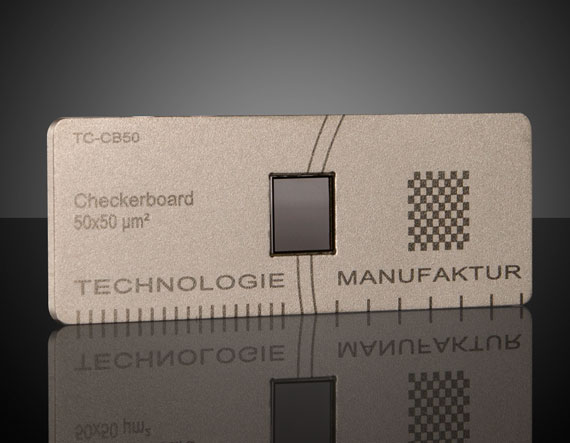

Тест-объект в форме предметного стекла с мишенью «шахматная доска» — это специализированный калибровочный инструмент для оценки геометрических искажений, дисторсии и однородности масштабирования оптических систем. Регулярная решётка чередующихся чёрных и белых квадратов обеспечивает большое количество угловых точек с точно известными координатами, что делает шахматную мишень идеальной для калибровки камер в задачах компьютерного зрения.
Алгоритм определения угловых точек шахматной доски (chessboard corner detection) является стандартным методом калибровки камер в библиотеках OpenCV, Halcon и аналогичных. Он позволяет автоматически находить сотни реперных точек в одном кадре, рассчитывать внутренние параметры камеры (фокусное расстояние, точку главного луча, коэффициенты дисторсии) и матрицу внешней ориентации. Мишень в формате предметного стекла обеспечивает плоскостность, необходимую для корректного применения этого алгоритма.
Формат предметного стекла стандартизирован и совместим с большинством держателей, столиков и зажимных механизмов для стёкол. Это облегчает позиционирование мишени при повторных измерениях и обеспечивает воспроизводимость условий калибровки. Высокое оптическое качество стекла гарантирует точность геометрии нанесённого рисунка.
Тест-объект 37-540 применяется при калибровке машиновизионных систем, стереокамер, эндоскопов и медицинских оптических приборов, при верификации геометрических параметров объективов, а также в робототехнических системах, где точность пространственной реконструкции зависит от качества калибровки оптического тракта.
Характеристики
- Бренд: Edmund Optics
- Артикул: 37-540
- Тест-объект в форме предметного стекла
- мишень шахматная доска
Отрасли применения
- Калибровка и верификация систем машинного зрения
- Измерение разрешающей способности объективов и камер
- Оценка дисторсии, фокуса и аберраций
- Настройка микроскопов и инспекционных систем
- Контроль качества оптических компонентов
