Описание

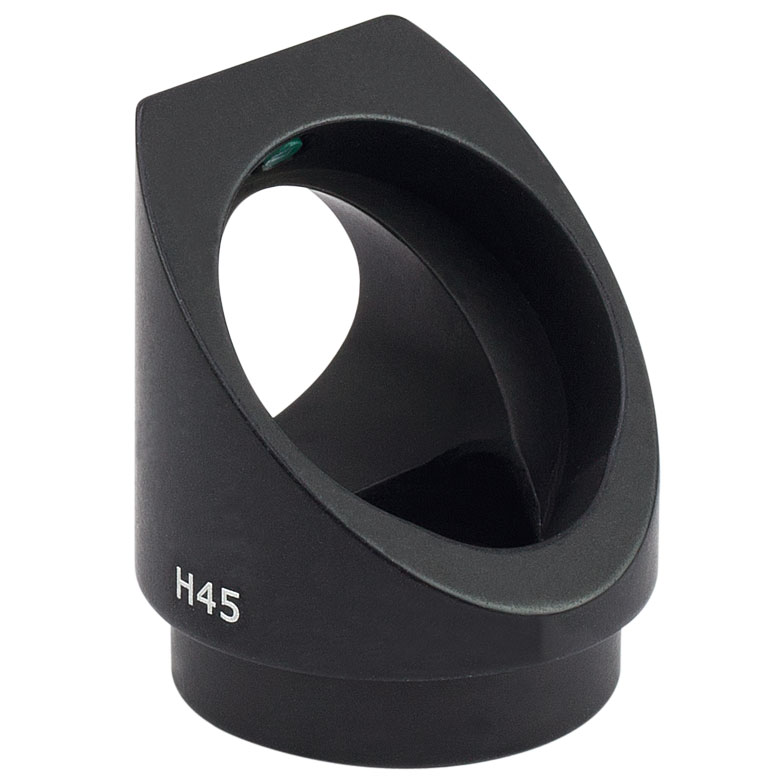

Thorlabs H45 — фиксированный держатель для установки круглых оптических элементов диаметром 1" под углом 45° к основной оптической оси. Такая геометрия используется для перенаправления пучка зеркалом, разделения каналов светоделителем, отвода отраженного излучения или размещения фильтра под заданным углом. Фиксированная конструкция удобна в системах, где не требуется непрерывная угловая регулировка и приоритетом являются компактность и механическая стабильность.
Диаметр 1", или 25,4 мм, соответствует распространенному формату зеркал, фильтров, светоделителей и окон. Перед установкой следует учитывать форму элемента и положение рабочей поверхности: при наклоне круглая апертура проецируется в эллипс, поэтому доступный диаметр пучка уменьшается. Для светоделительных пластин также имеют значение направление клина, положение покрытия и возможное появление вторичных отражений.
H45 подходит для построения сложенных оптических трактов и компактных приборов. В отличие от кинематической оправы, фиксированный держатель не предназначен для точной настройки угла двумя регулировочными винтами. Окончательное направление луча определяется точностью установки самого держателя и сопрягаемой оптомеханики.
Характеристики
- Производитель: Thorlabs.
- Модель: H45.
- Тип: фиксированный угловой держатель оптики.
- Диаметр совместимых элементов: 1", или 25,4 мм.
- Угол установки оптики: 45°.
- Подходящие компоненты: зеркала, фильтры, окна и светоделители.
- Основная функция: изменение направления или разделение оптического пучка.
- Характер юстировки: фиксированная геометрия.
Особенности интеграции
Держатель располагают так, чтобы отраженный канал не перекрывался соседними деталями. При работе с поляризационным покрытием плоскость падения должна соответствовать расчетной ориентации. Оптический элемент фиксируют без деформации и контакта крепежа с рабочей зоной. Для лазерного применения сначала выполняют юстировку на минимальной безопасной мощности.
Отрасли применения
- Сложенные лазерные тракты.
- Системы машинного зрения с боковым обзором.
- Флуоресцентная и конфокальная микроскопия.
- Спектрометры и фотометрические приборы.
- Разделение каналов регистрации.
- Учебные оптические установки.
- Компактные лабораторные прототипы.
