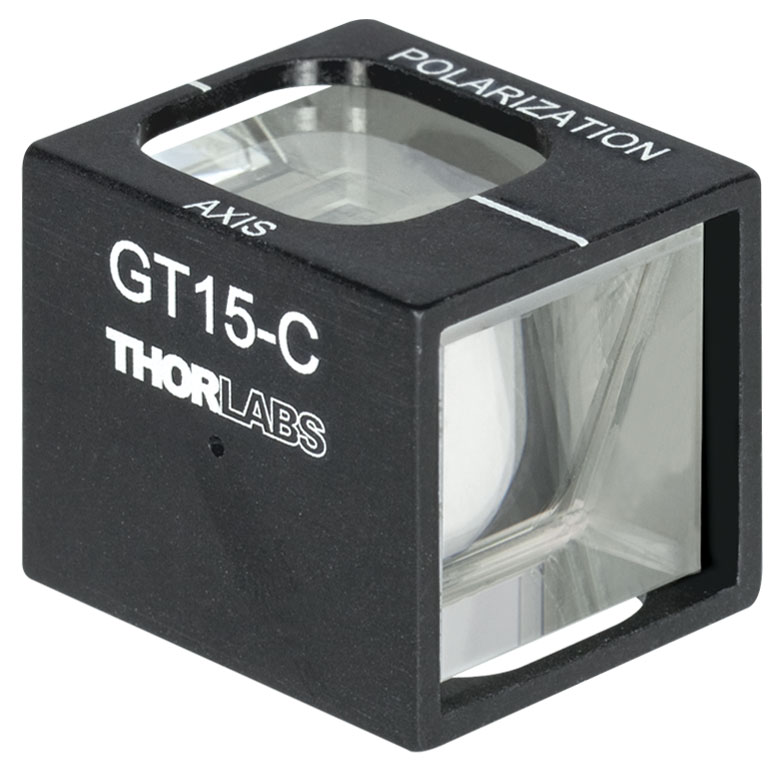

GT15-C – призменный поляризатор для работы с линейно поляризованным лазерным излучением в ближнем инфракрасном диапазоне. Оптическая система имеет просветляющее покрытие, оптимизированное для длин волн 1050–1700 нм, и световую апертуру 15 × 15 мм.
Для разделения поляризационных компонент применяются две призмы из натурального кальцита с воздушным промежутком. Благодаря двулучепреломлению обыкновенная компонента света отражается к боковому окну корпуса, а необыкновенная проходит через выходную поверхность с высокой степенью линейной поляризации.
Преимущества и особенности
- Большая световая апертура для инфракрасных лазерных пучков;
- Широкополосное AR-покрытие в диапазоне 1050–1700 нм;
- Возможность применения в системах на распространённых телекоммуникационных длинах волн;
- Среднее отражение менее 1% в диапазоне покрытия;
- Высокая поляризационная контрастность проходящего излучения;
- Кальцитовые призмы с оптическими поверхностями лазерного качества;
- Воздушное разделение призм и боковой вывод обыкновенного луча;
- Металлический корпус для интеграции в лабораторные системы.
Области применения
- Инфракрасные лазерные лабораторные комплексы;
- Эксперименты с волоконными источниками на 1550 нм;
- Поляризационно-чувствительная интерферометрия;
- Оптические измерения с расширенными пучками ближнего ИК-излучения;
- Исследование оптических компонентов и материалов при контролируемой поляризации.
Технические характеристики
|
Параметр |
Значение |
|
Рабочий спектральный диапазон |
1050–1700 нм |
|
Просветляющее покрытие |
Широкополосное AR, исполнение C |
|
Среднее отражение |
Менее 1% |
|
Световая апертура |
15 × 15 мм |
|
Коэффициент экстинкции |
100 000:1 |
|
Размеры призм (Ш × Д) |
17,2 × 23,8 мм |
|
Порог лазерного повреждения |
5 Дж/см² |
|
Условия измерения порога |
1542 нм, 10 нс, 10 Гц, Ø0,177 мм |
|
Искажение волнового фронта |
≤ λ/4 |
|
Качество входной и выходной поверхностей |
20-10 Scratch-Dig |
|
Качество боковых поверхностей |
80-50 Scratch-Dig |
|
Материал корпуса |
Алюминиевый сплав, чёрное анодирование |
