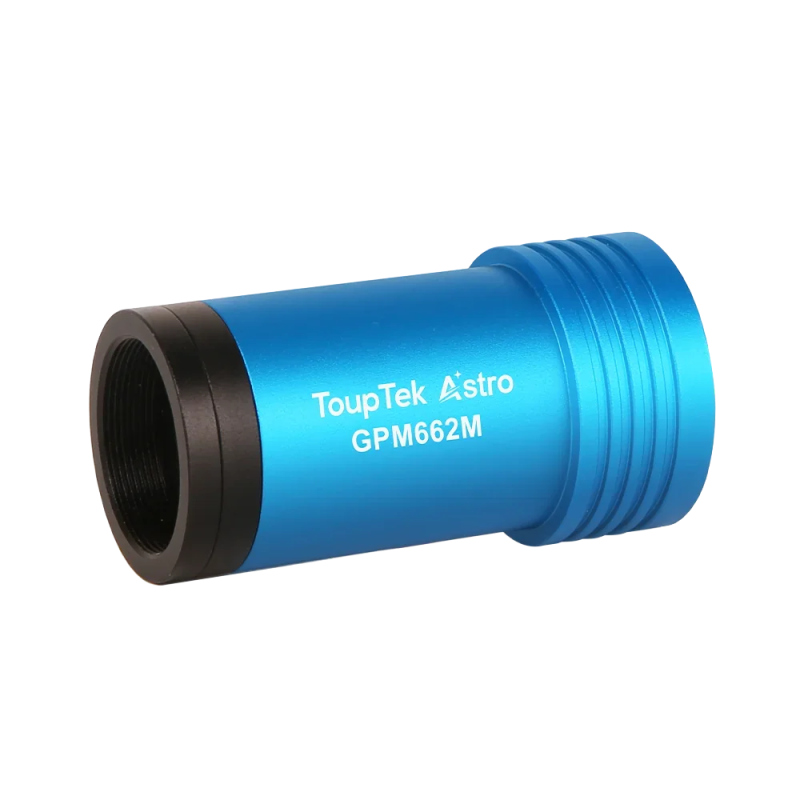

GPM662C - монохромная гид-камера

Профессиональная монохромная камера для гидирования, оснащенная новейшим CMOS-сенсором Sony IMX662 с задней подсветкой, обеспечивающая исключительно высокую способность захвата инфракрасного света, большую емкость ячейки, высокий динамический диапазон, высокую чувствительность и сверхнизкий уровень шума считывания для превосходной производительности при фотосъемке планет, Солнца и Луны.

Описание функции

Камера GPM662M обладает исключительно высокой способностью улавливать инфракрасный свет с высокими значениями квантовой эффективности на длине волны 650 нм. Среди прочих преимуществ, она отличается большой емкостью ячейки, высоким динамическим диапазоном, высокой чувствительностью и низким уровнем шума считывания. Благодаря двухрежимному переключению усиления HCG/LCG, минимальный уровень шума считывания может достигать 0,4e⁻, что делает её одной из монохромных гидирующих камер с самым низким уровнем шума считывания, доступных в настоящее время. Это обеспечивает выдающиеся результаты в планетарной, солнечной и лунной фотографии.

Основные характеристики GPM662M:

• Монофонический CMOS-сенсор IMX662
• Разрешение: 2,1 мегапикселя (1920×1080)
• 2,9 микронных квадратных пикселей
• оптический формат 1/2,8 дюйма
• 12-битный АЦП
• Встроенный буфер кадров
• Двойные режимы усиления HCG/LCG
• Чувствительность G: 8970 мВ, 1/30 с
• Шум: от 0,4 до 5,86e⁻
• До 18 кадров в секунду в 8-битном режиме.
• Максимальное отношение сигнал/шум: 45,3 дБ
• Динамический диапазон: 75,2 дБ
• Встроенный интерфейс автогида ST4
• Максимальная квантовая эффективность: >91%

Основные функции

Технические преимущества

Технология монохромного сенсора Sony IMX662

Фотоаппарат GPM662M оснащен новейшим монохромным сенсором Sony IMX662 с исключительной чувствительностью в инфракрасном диапазоне. Благодаря низкому уровню шума считывания (0,4e⁻), полной емкости ячейки 33,8 кэ⁻ и динамическому диапазону до 75,2 дБ, GPM662M обеспечивает выдающуюся производительность для сложных астрономических задач. Монохромный сенсор обеспечивает превосходную квантовую эффективность и исключает интерполяцию по Байеру, что приводит к более четким изображениям с лучшей детализацией.

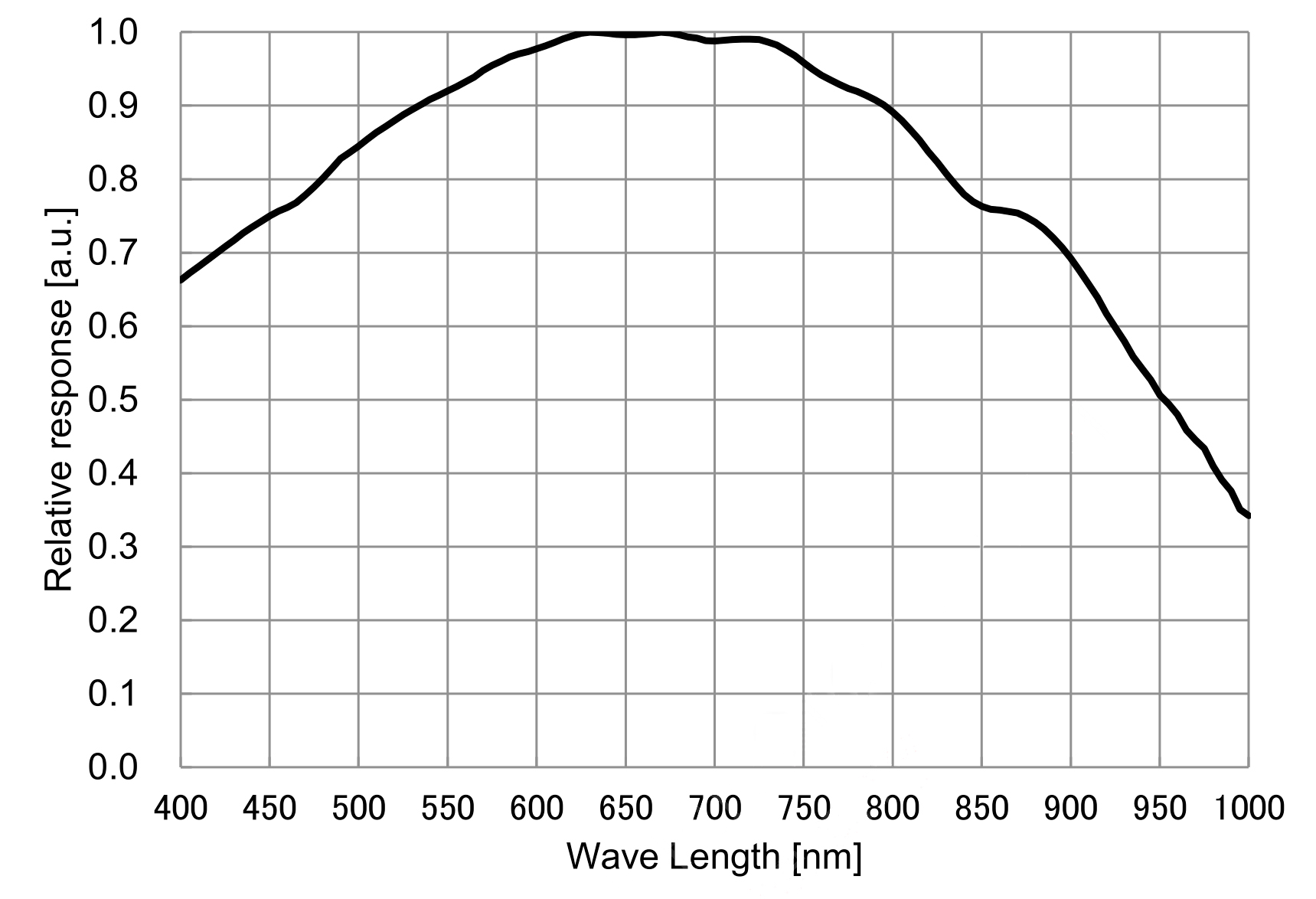

Спектральная чувствительность Sony IMX662

Сенсор GPM662M обладает чувствительностью G 8970 мВ при выдержке 1/30 с. Диапазон его спектральной чувствительности охватывает 380–1100 нм (с защитным антибликовым окном), обеспечивая исключительную чувствительность во всем видимом спектре и в ближнем инфракрасном диапазоне. Расширенный инфракрасный диапазон монохромного сенсора делает его особенно эффективным для съемки эмиссионных туманностей и других объектов глубокого космоса, излучающих в красном и ближнем инфракрасном диапазонах.

Двойные режимы усиления HCG/LCG

Микросхема GPM662M поддерживает переключение между режимами HCG (высокое усиление преобразования) и LCG (низкое усиление преобразования), обеспечивая оптимизированную производительность для различных сценариев визуализации:

Режим высокой конверсии ХГЧ

• Сверхнизкий уровень шума считывания: всего 0,4e⁻
• Сценарии применения: наведение на слабые звезды, наведение на объекты глубокого космоса.
• Полная вместимость скважины: 3,89 кэ⁻
• Преимущества: Обеспечивает наилучшее соотношение сигнал/шум в условиях низкой освещенности.

Режим низкого коэффициента преобразования LCG

• Большая полная вместимость скважины: 33,8 кэ⁻
• Области применения: наведение на яркие звезды, съемка планет и Солнца.
• Шум чтения: 5,86e⁻
• Преимущества: Чрезвычайно широкий динамический диапазон, предотвращает переэкспозицию.

Технология интеллектуального буфера кадров

Понимание технологии буфера кадров

Кадровый буфер — это выделенный высокоскоростной компонент памяти, интегрированный непосредственно в аппаратное обеспечение камеры. Представьте его как интеллектуальную область временного хранения данных, которая временно сохраняет захваченные кадры изображения перед их передачей на компьютер через USB.

Как работает буфер кадров:

Когда датчик камеры захватывает изображение, данные сначала записываются в буфер кадров на чрезвычайно высоких скоростях. Оттуда они передаются на ваш компьютер со скоростью, поддерживаемой вашим USB-соединением. Этот двухэтапный процесс обеспечивает ряд важных преимуществ:

Основные преимущества кадрового буфера:

• Предотвращает потерю данных:
  Если ваше USB-соединение временно замедляется или компьютер занят обработкой других задач, буфер кадров продолжает сбор данных с датчика без перерыва. Это предотвращает потерю кадров и гарантирует, что ценные данные изображения не будут потеряны в критически важные моменты съемки.
• Уменьшает эффект свечения амперметра:
  Благодаря эффективному управлению передачей данных, буфер кадров минимизирует время, в течение которого электроника остается активной вблизи сенсора, эффективно уменьшая свечение усилителя (amp-glow), которое может проявляться в виде нежелательной яркости в углах изображения при длительной выдержке.
• Обеспечивает стабильную частоту кадров:
  Буфер сглаживает колебания скорости передачи данных по USB, поддерживая стабильную частоту кадров даже при колебаниях системных ресурсов. Это особенно важно для точного автогидирования, где критически важна стабильность синхронизации.
• Работа с несколькими камерами:
  При одновременной работе нескольких камер (например, основной камеры и камеры гидирования) буфер кадров каждой камеры работает независимо. Это обеспечивает максимальную производительность каждой камеры без узких мест в передаче данных или помех между устройствами.
• Обратная совместимость:
  Технология буферизации кадров позволяет GPM662M надежно работать даже со старыми соединениями USB 2.0 или компьютерами с более низкими характеристиками, что делает его отличным выбором для полевых условий, где может быть недоступна передовая вычислительная мощность.

На практике: буфер кадров действует как амортизатор для потока данных, обеспечивая плавную и надежную съемку изображений независимо от кратковременных сбоев системы или ограничений ресурсов. Эта технология особенно ценна во время длительных сеансов съемки, где целостность и согласованность данных имеют первостепенное значение.

12-битный АЦП и интеллектуальная рентабельность инвестиций

GPM662M оснащен собственным 12-битным АЦП, обеспечивающим 4096 уровней серого для захвата тонких тональных градаций. Камера поддерживает аппаратную функцию ROI (область интереса) — меньшие размеры ROI позволяют достигать более высокой частоты кадров, что особенно полезно в приложениях для гидирования, где высокоскоростная съемка требуется только для небольшой области, содержащей опорную звезду.

Частота кадров при различном разрешении/разрядности/интерфейсах передачи данных

Единица измерения: Кадры в секунду (FPS) - интерфейс USB 2.0

Гибкое объединение пикселей

GPM662M поддерживает цифровое объединение пикселей от 1×1 до 8×8 как в режиме стекирования, так и в режиме усреднения. Технология объединения пикселей может улучшить отношение сигнал/шум, что особенно полезно в условиях слабого наведения, поскольку позволяет комбинировать соседние пиксели для усиления сигналов от опорной звезды при одновременном снижении влияния шума считывания.

Встроенный интерфейс автогида ST4

GPM662M оснащен встроенным стандартным интерфейсом ST4 для удобного подключения к автогиду. Такая конструкция упрощает настройку системы гидирования, уменьшает количество кабельных соединений и повышает надежность системы. Совместим с распространенным программным обеспечением для гидирования, таким как PHD Guiding, MetaGuide, Nebulosity, MaxIm DL и другими, для точного управления автогидированием.

Широкий спектр вариантов подключения

Камеры серии GPM предлагают универсальные варианты подключения, разработанные для бесшовной интеграции с различными телескопическими установками и системами гидирования. На приведенной ниже схеме показана полная архитектура подключения, демонстрирующая, как камера взаимодействует с вашей монтировкой, компьютером и другим астрономическим оборудованием для оптимальной работы системы гидирования.

Характеристики подключения:

• Интерфейс USB 2.0 Type-C для передачи данных и питания.
• Порт автогида ST4 для прямого подключения к монтировке.
• Совместимо со всеми основными платформами программного обеспечения для навигации.
• Внешний источник питания не требуется — питание осуществляется исключительно через USB

Широкая совместимость программного обеспечения

GPM662M поддерживает несколько интерфейсов драйверов, включая Native, ASCOM и WDM, совместимых с распространенным астрономическим программным обеспечением, таким как PHD Guiding, Nebulosity, MaxIm DL, SharpCap, MetaGuide, FireCapture и AstroArt. Предоставляет поддержку многоплатформенных SDK для Windows, Linux, macOS, включая интерфейсы разработки для Native C/C++, C#/VB.NET, Python, Java, DirectShow и Twain.

Удобная система электропитания

Камера работает через интерфейс USB 2.0. После установления соединения с хост-системой с помощью кабеля USB 2.0 устройство готово к работе. Такая конструкция особенно удобна для полевых наблюдений, поскольку упрощает подключение силовых кабелей.

Анализ производительности

GPM662M обеспечивает режимы усиления HCG и LCG, которые можно гибко переключать в зависимости от различных требований к визуализации, обеспечивая превосходные характеристики в различных условиях.

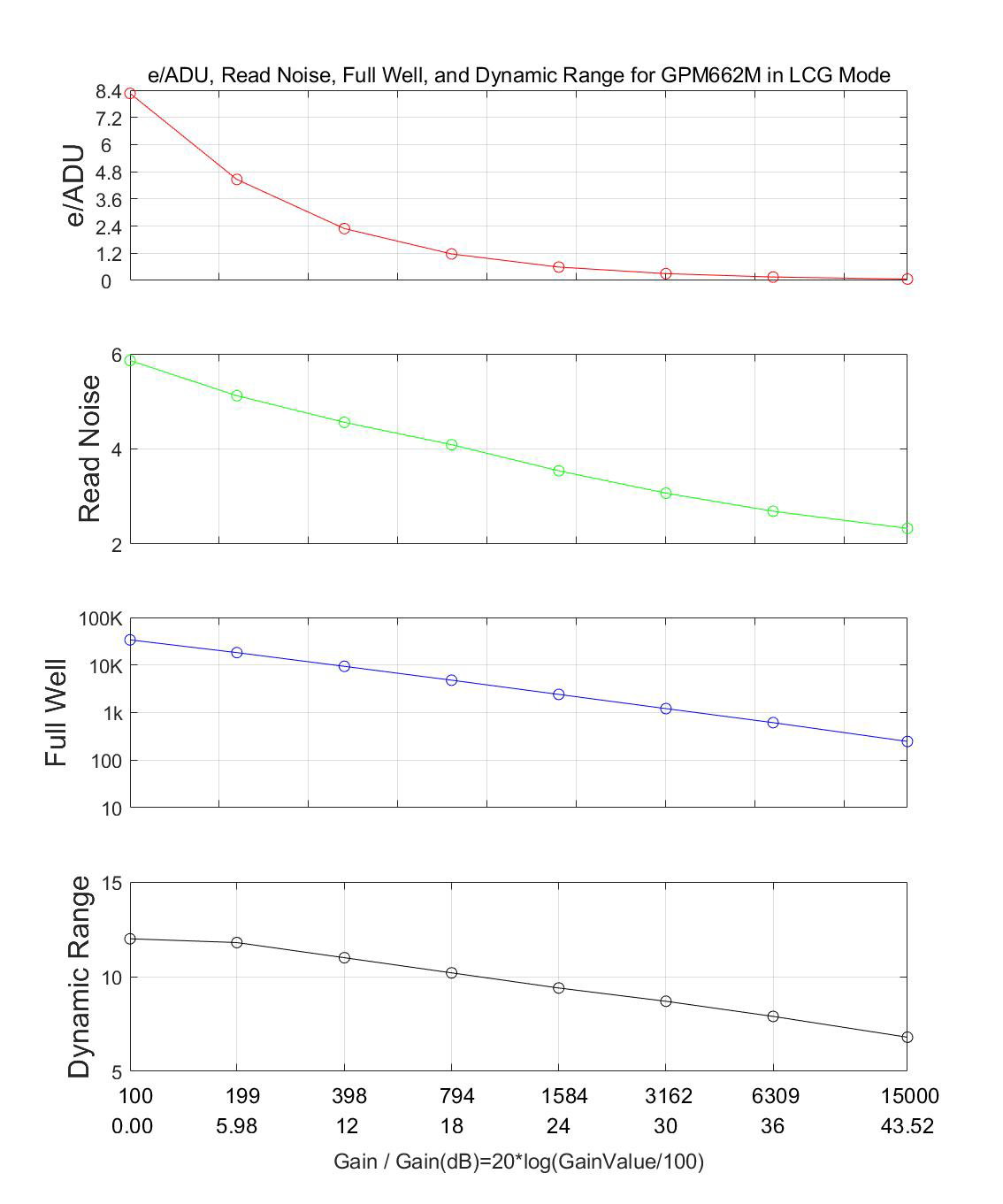

Характеристики режима низкого коэффициента преобразования LCG

Настройки камеры: Полное разрешение, 12-битный RAW-формат, режим LCG.

Режим LCG обеспечивает большую емкость полного зазора (33,8 кэ⁻), предлагая исключительный запас по яркости объектов. Этот режим поддерживает хорошее соотношение сигнал/шум, обеспечивая при этом чрезвычайно широкий динамический диапазон (75,2 дБ), предотвращая переэкспозицию ярких объектов, что особенно подходит для съемки Солнца, Луны и ярких планет.

Основные показатели производительности в режиме LCG

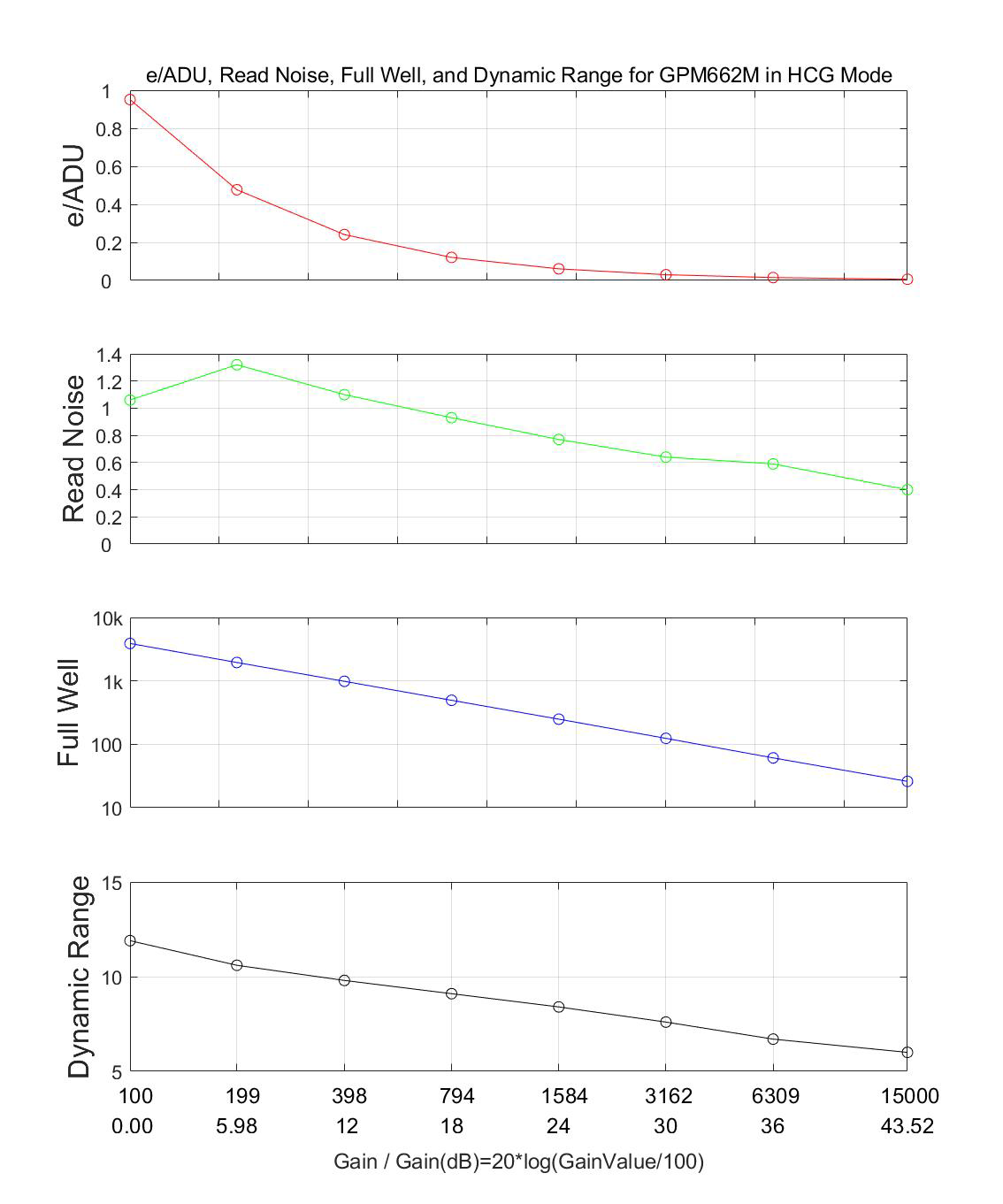

Высокая эффективность преобразования в режиме HCG

Режим HCG оптимизирован для съемки в условиях низкой освещенности, обеспечивая чрезвычайно низкий уровень шума считывания (минимум 0,4e⁻), самый низкий среди современных монохромных камер для гидирования. При высоких значениях усиления уровень шума считывания остается на сверхнизком уровне, что делает его идеальным для съемки очень слабых звезд-гидов и объектов глубокого космоса.

Основные показатели производительности в режиме HCG

Технические характеристики

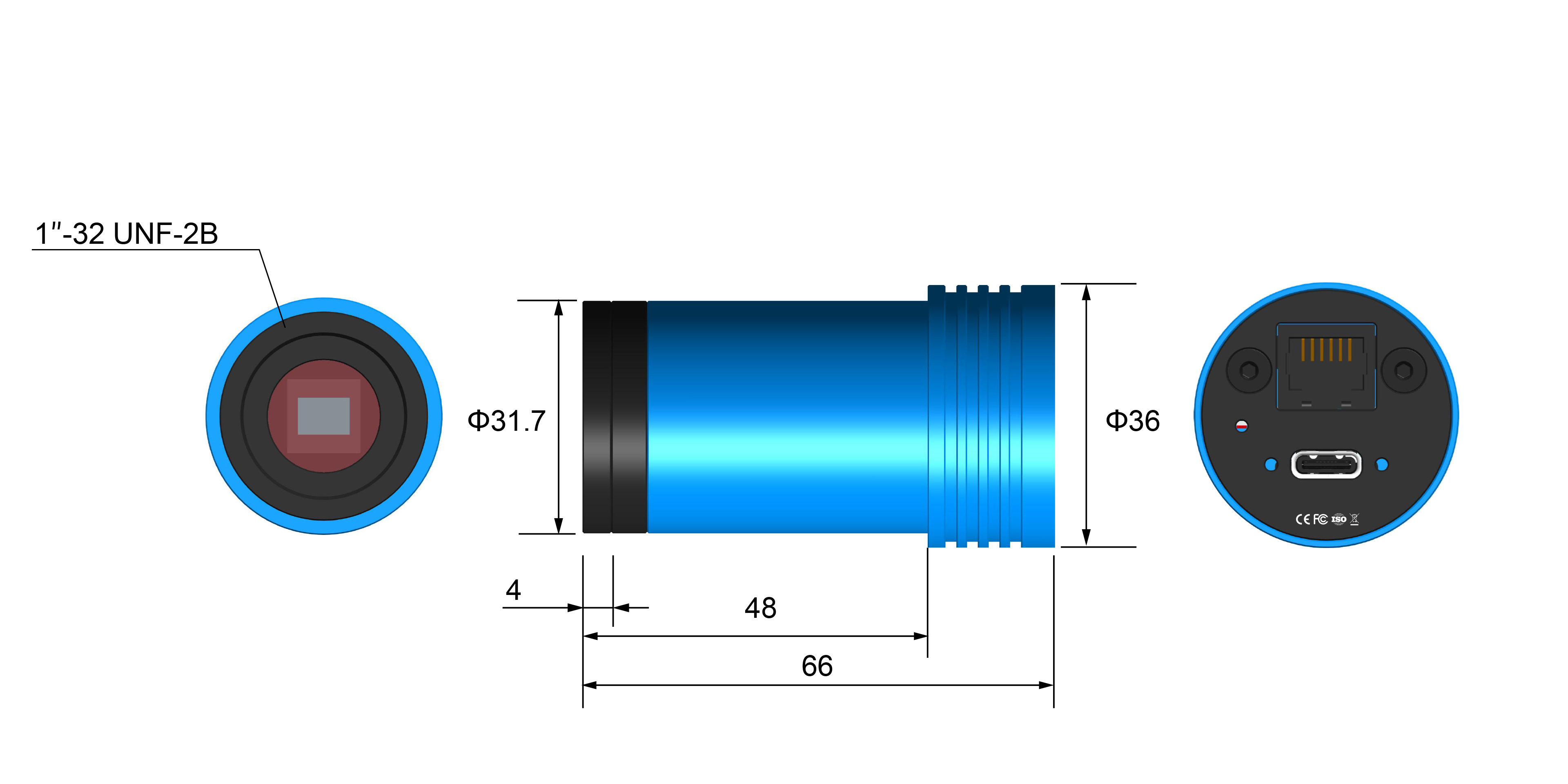

Описание интерфейса

• Подключается напрямую к держателям окуляров телескопа диаметром 1,25 дюйма.

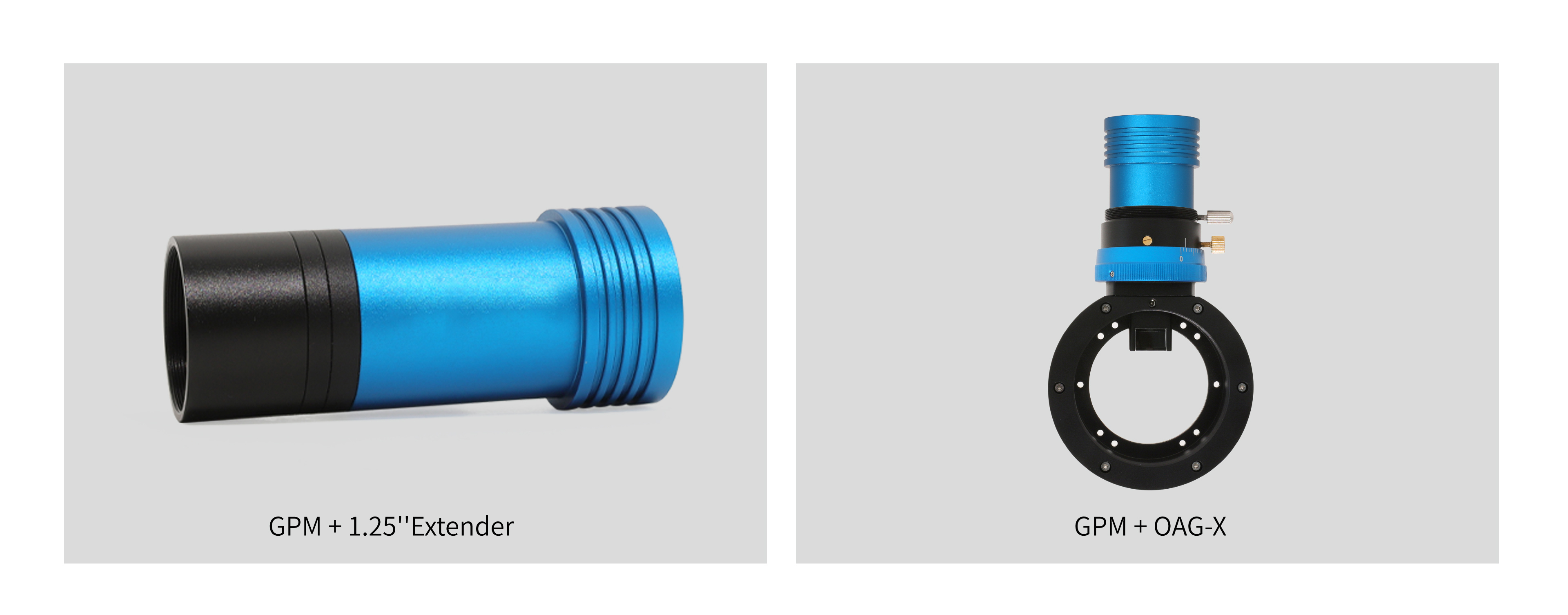

• Прибор GPM с удлинительной трубкой диаметром 1,25 дюйма можно вставлять непосредственно в держатели окуляров телескопа диаметром 1,25 дюйма.
• Стандартный адаптер CS подключается к объективам с промышленным креплением CS.
• Встроенный порт ST4 для автогида обеспечивает простое подключение к автогиду.
• Интерфейс USB 2.0 Type-C обеспечивает передачу данных и питание.
• Переходное кольцо CS состоит из двухслойного переходного кольца — снятие верхнего кольца позволяет подключать фильтры диаметром 1,25 дюйма.

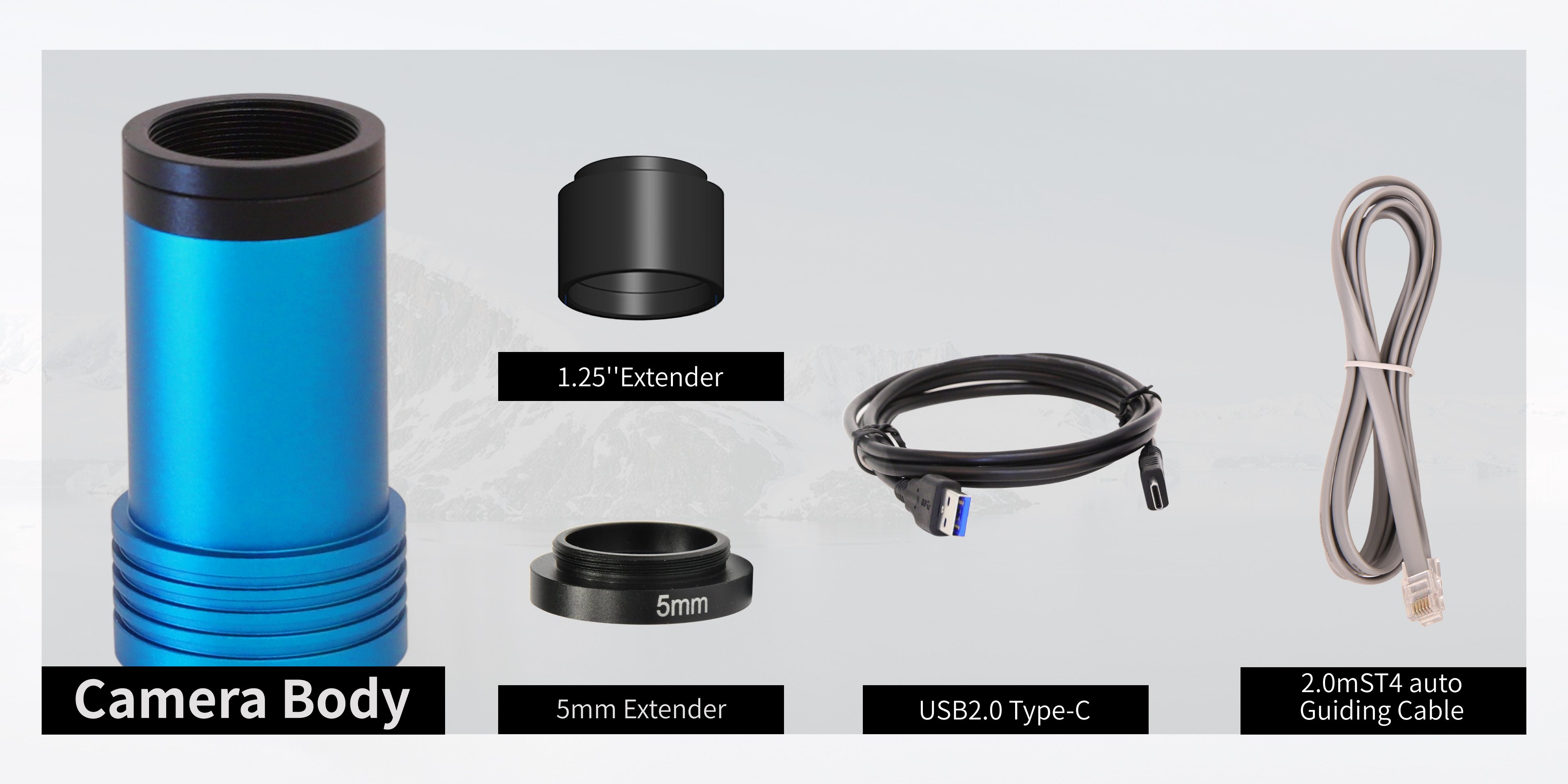

Стандартная комплектация включает:

• Монохромная гидирующая камера GPM662M, основной блок (с внутренним креплением типа CS) × 1
• Кабель для передачи данных USB 2.0 (2 метра, Type-A — Type-C) × 1
• Направляющий кабель ST4 (2 метра) × 1
• 1,25-дюймовая носовая часть × 1
• Переходное кольцо 5 мм × 1
