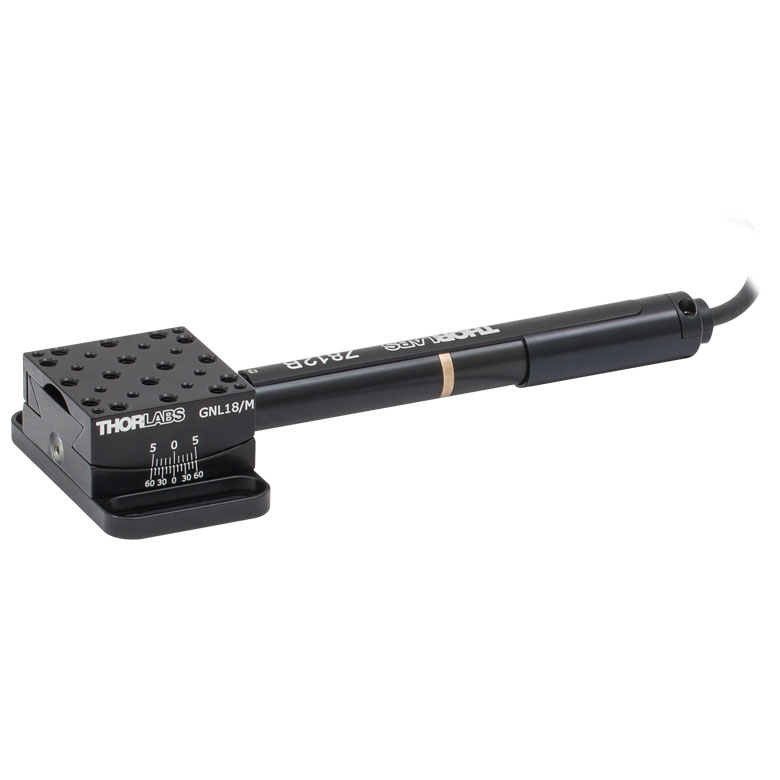

GNL18/M-Z8 - Моторизированный гониометр, расстояние до точки вращения: 44.5 мм, вращение: ±5º, метрическая резьба, Thorlabs

Описание

GNL18/M-Z8 — это крупногабаритный моторизированный гониометр с расстоянием до точки вращения 44.5 мм, диапазоном вращения ±5 градусов и метрической резьбой крепёжных отверстий, производства Thorlabs. Гониометры данной серии обеспечивают чистое вращательное движение верхней платформы относительно фиксированной точки поворота, расположенной над рабочей поверхностью устройства, без сопутствующего линейного смещения центра оптического элемента, что принципиально отличает их от поворотных столиков с осью вращения, проходящей через плоскость платформы. Такая кинематика особенно востребована при точной угловой юстировке образцов и оптических элементов, когда важно сохранить положение точки на объекте неизменным при повороте.

Привод платформы гониометра осуществляется с помощью DC сервопривода Z812B, обеспечивающего автоматизированное, дистанционно управляемое угловое позиционирование платформы с точностью повторяемости порядка 10 угловых минут. Метрическая версия GNL18/M-Z8 включает двенадцать крепёжных отверстий с резьбой M2.5 и шестнадцать отверстий с резьбой M4 на верхней платформе, что обеспечивает широкие возможности установки держателей оптики, столиков образцов или иных компонентов непосредственно на подвижной платформе устройства. Модель GNL18(/M) может использоваться как базовая ступень, на которую сверху устанавливается меньшая по размеру ступень GNL10(/M) для построения двухосевой (X-Y наклонной) конфигурации гониометра.

Максимальная нагрузочная способность гониометра позволяет устанавливать образцы и оптические компоненты умеренного веса без потери точности позиционирования, а диапазон вращения ±5 градусов является типичным компромиссом между угловым охватом и жёсткостью механизма для гониометров большого размера. Сервопривод Z812B поставляется в комплекте с кабелем длиной 0.5 м, при этом для увеличения дальности управления доступен удлинительный кабель PAA632 длиной 2.5 м. Такая моторизация позволяет интегрировать гониометр в автоматизированные юстировочные системы, управляемые программно через контроллеры Thorlabs.

Характеристики

Расстояние до точки вращения: 44.5 мм (1.75"). Диапазон вращения: ±5°. Точность повторяемости: около 10 угловых минут (0.167°). Привод: DC сервопривод Z812B. Крепёжные отверстия: двенадцать M2.5, шестнадцать M4. Совместимость: базовая ступень для установки GNL10/M сверху (двухосевая конфигурация). Резьба: метрическая.

Отрасли применения

Гониометр GNL18/M-Z8 применяется в оптических лабораториях для точной угловой юстировки образцов и оптических элементов без смещения точки наблюдения. Он используется в спектроскопии, кристаллографии и лазерной физике при построении автоматизированных систем измерения углозависимых оптических характеристик материалов. Также гониометр находит применение при выравнивании оптических волокон и линз в фотонных сборках, где критична точность позиционирования вокруг фиксированной точки вращения.
