Описание

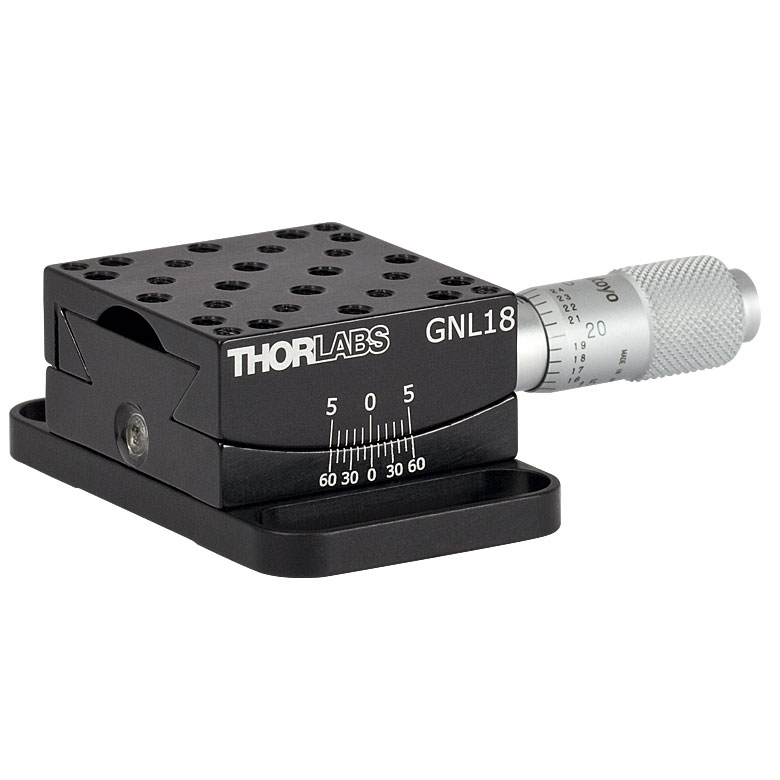

Гониометр GNL18 — прецизионное устройство для наклона оптического элемента или образца вокруг точки, лежащей вне основания. По каталогу это гониометр, расстояние до точки вращения: 1.75", вращение: ±5º. Расстояние до точки вращения 1.75" определяет высоту, на которой находится центр поворота.
Дугообразная направляющая гониометра обеспечивает вращение вокруг заданной точки, а не вокруг оси. Поэтому элемент, центр которого совпадает с этой точкой, поворачивается без бокового смещения, что важно при исследовании угловых зависимостей, юстировке зеркал и образцов.
Двухосные версии сочетают два гониометра на общем основании, позволяя менять два угла независимо. Моторизированные варианты снабжены приводами для автоматического управления и подходят для автоматизированных измерений.
Устанавливайте гониометр на плиту, проверяйте положение центра вращения и не превышайте допустимую нагрузку.
При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.
Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.
Артикул GNL18 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Характеристики
- Артикул: GNL18
- Производитель: Thorlabs
- Тип изделия: Гониометр
- Расстояние до точки вращения: 1.75"
- Вращение: ±5º
Отрасли применения
- Оптические измерения: исследование угловых зависимостей отражения и пропускания.
- Лазерная физика: юстировка зеркал и кристаллов.
- Материаловедение: измерения образцов под разными углами.
- Научные лаборатории: установки с прецизионной угловой настройкой.
- Образование: практикумы по оптике.
