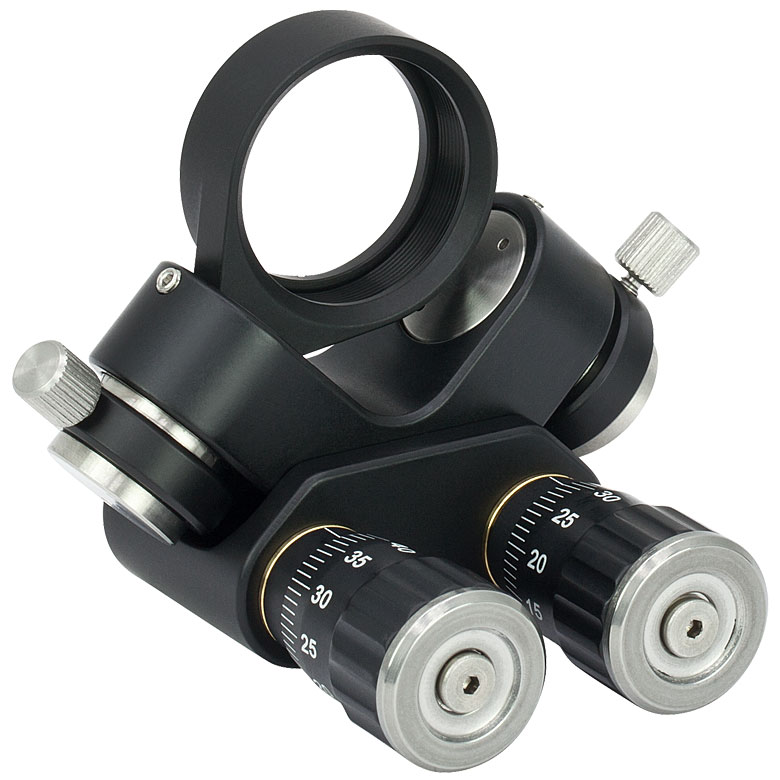

GMB1/M - Держатель оптики Ø25.4 мм, Карданов подвес, поворот элемента на 360°, стопорное кольцо в комплекте, метрическая резьба, Thorlabs

Описание

GMB1/M — это держатель оптических элементов диаметром 25.4 мм (1 дюйм), построенный по принципу карданова подвеса (gimbal mount) с возможностью полного поворота установленного элемента на 360 градусов, укомплектованный стопорным кольцом для фиксации оптики, с метрической резьбой крепления, производства Thorlabs. Карданова конструкция держателя обеспечивает угловую юстировку наклона оптического элемента вокруг фиксированной точки, совпадающей с плоскостью оптического элемента, что принципиально отличает данный тип держателя от классических кинематических держателей, у которых точка поворота смещена относительно плоскости оптики.

Ключевое преимущество карданова подвеса заключается в том, что при регулировке угла наклона оптического элемента положение точки пересечения оптической оси пучка с плоскостью оптики остаётся практически неизменным, что минимизирует смещение отражённого или преломлённого пучка при юстировке. Такая особенность особенно ценна при точной настройке зеркал в лазерных резонаторах и других приложениях, где недопустимо смещение положения пучка при регулировке его углового направления. Возможность полного поворота элемента на 360 градусов вокруг оптической оси дополнительно расширяет функциональность держателя для установки поляризационно-чувствительной или ориентационно-зависимой оптики.

Стопорное кольцо в комплекте обеспечивает надёжную механическую фиксацию оптического элемента диаметром 25.4 мм внутри посадочного отверстия держателя без применения клеевого соединения, что позволяет при необходимости легко заменить установленную оптику. Метрическая резьба крепления держателя обеспечивает совместимость с постами и держателями метрического стандарта линейки оптомеханики Thorlabs. Держатели карданова типа широко применяются в прецизионной лазерной технике и оптических системах, где важна минимизация паразитного смещения пучка при выполнении угловой юстировки оптических компонентов.

Характеристики

Размер устанавливаемой оптики: Ø25.4 мм (1"). Тип: карданов подвес (gimbal mount) с точкой поворота в плоскости оптики. Поворот элемента: 360° вокруг оптической оси. Фиксация оптики: стопорное кольцо в комплекте. Крепление: метрическая резьба. Материал: анодированный алюминий.

Отрасли применения

Держатель GMB1/M применяется в прецизионных лазерных и оптических установках, где важна минимизация смещения пучка при угловой юстировке зеркал и других оптических элементов. Он используется в лазерных резонаторах, интерферометрии и высокоточных измерительных схемах, требующих стабильности положения пучка при настройке угла отражения. Также держатель находит применение в фотонных лабораториях при построении систем с поляризационно-чувствительной оптикой, требующей регулировки ориентации.
