Гиперспектральная визуализация в промышленности
Химический анализ с помощью систем визуализации - одна из самых мощных технологий неразрушающего контроля, позволяющая создавать передовые системы машинного зрения для производства, переработки и контроля качества. Гиперспектральное изображение обеспечивает надежные последовательные методы анализа с высокой точностью. Наши клиенты утверждают, что гиперспектральное изображение обеспечивает глубокое понимание процессов и явлений, создавая возможности контроля процесса, которые ранее были недостижимы.
Гиперспектральная визуализация в науке
Гиперспектральная визуализация используется во многих областях исследований, таких как науки о жизни (физика, химия, биология и т.д.), исследования растительности, судебная экспертиза, анализ пищевых продуктов и исследования полезных ископаемых. В каждой области применения гиперспектральный сканер используется для идентификации, измерения и составления карт биологических, химических и физических свойств изображенных объектов.
Специальная технология Specim обеспечивает исключительную надежность и производительность. Измерения могут быть выполнены с высокой точностью в сотни раз быстрее, чем при использовании конкурирующих технологий.
Спектральные сканеры Specim представляют собой комплексные решения для исследовательских приложений. В течение нескольких секунд они могут визуализировать биологические, химические и физические свойства исследуемых образцов и предметов, будь то артефакт или живой организм. Наши клиенты используют данные системы гиперспектральной визуализации в самых разных областях, начиная от обнаружения рака и заканчивая химическим анализом и составлением карт фотосинтеза в режиме реального времени.
Спектральные Камеры
Благодаря глубокому пониманию гиперспектральной визуализации компания Specim смогла тщательно оптимизировать все компоненты систем визуализации и создать готовые спектральные камеры, не имеющие аналогов. Эти полностью откалиброванные гиперспектральные линейные камеры точно измеряют полный спектр для каждого пикселя изображения одновременно.
Все продукты Specim обладают отличным качеством изображения с превосходной пропускной способностью света, что приводит к высоким значениям скорости и производительности. Гиперспектральные системы Specim предназначены для широкого круга приложений, начиная от точных цветовых измерений и заканчивая химическим анализом.
Даже в полной темноте - при температуре окружающей среды, в холод или жару – гиперспектральные камеры OWL компании Specim могут осуществлять химический анализ. Они предназначены для работы в длинноволновой области ИК спектра (LWIR), которую часто называют областью "отпечатков пальцев".
Гиперспектральное изображение обеспечивает информацию, которая не может быть получена с помощью обычных спектральных систем визуализации. Большинство материалов имеют характерные спектральные линии в среднем ИК диапазоне (MWIR: 3 - 5 мкм) и / или дальнем ИК диапазоне (LWIR: 8 - 12 мкм). Большинство материалов может быть обнаружено, отображено и отсортировано в этих спектральных диапазонах.
Высокочувствительная камера OWL и промышленная камера LWIR-HS компании Specim используют инновационные технологии - светоотражающая и преломляющая оптика для достижения максимальной производительности в компактном устройстве.
|
Особенности: - Спектральный диапазон: 8 -12 мкм - Разрешение: 384 x 84 пикслей; - Частота кадров: 60 Гц (полный кадр)
|
Применения: - Составление карт полезных ископаемых; - Классификация минералов; - Вулканология; - Определение температуры воды; - Обнаружение замаскированных объектов; - Детектирование газа; - Анализ пламени; - Распознавание типа земного покрова.
|
Гиперспектральные камеры SPECIM длинного волнового ИК диапазона- это линейные сканирующие камеры c технологией “Pushbroom”, которые обеспечивают гиперспектральные данные для каждого пикселя вдоль линии сканирования. LWIR камеры SPECIM бывают двух видов: HS (с неохлаждаемыми детекторами) и C (с охлаждаемым детектором).
Спектральная камера HS с неохлаждаемой оптикой и детектором - это компактный (вес всего 3.5 кг) и универсальный инструмент для широкого круга применений. HS (модель с высокой чувствительностью) охватывает спектральный диапазон 8-12 мкм. Камера имеет 30 спектральных полос и спектральную выборку 200 нм. Обладая хорошей чувствительностью и умеренным спектральным разрешением, HS подходит для многих промышленных применений и задач химического анализа при визуализации.

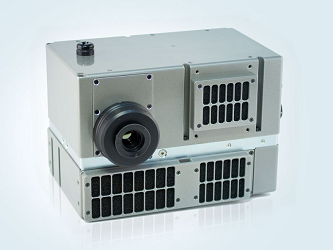

Спектральная камера OWL используется для наземных приложений дистанционного зондирования и безопасности. Она оснащена современным термостабилизированным спектрографом с высокочувствительным охлаждаемым MCT детектором. Камера OWL охватывает спектральный диапазон от 8 до 12 мкм с высокой спектральной селективностью 84 полосы (выборка 48 нм) и имеет большую скорость считывания до 100 изображений / с.

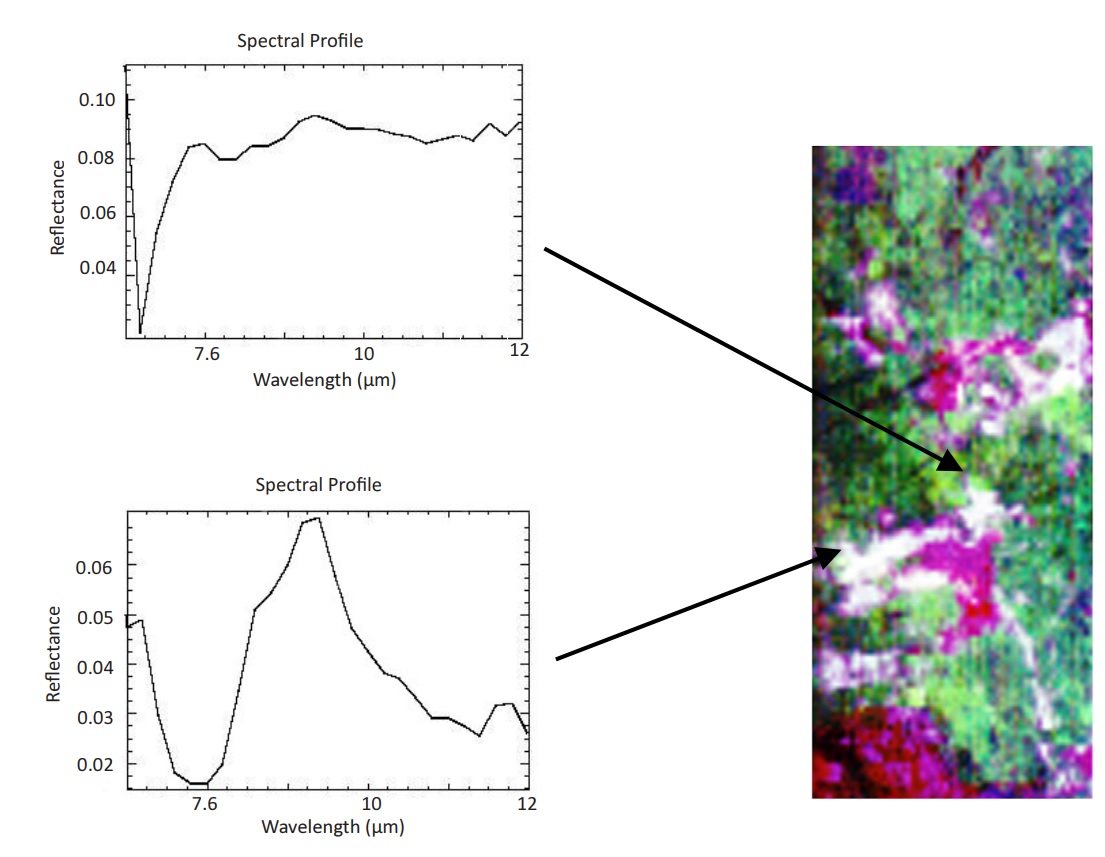

Образец руды, отсканированный с помощью камеры серии HS. На графиках показаны примеры спектров отражения.
Технические характеристики шиперспектральных LWIR камер SPECIM:
|
Гиперспектральная камера LWIR |
OWL |
HS |
|
Оптические характеристики |
||
|
Спектральный диапазон |
8-12 мкм |
8-12 мкм |
|
Кол-во спектральных полос |
84 |
30 |
|
Спектральное разрешение |
100 нм ** |
400 нм |
|
Спектральная выборка / полоса |
48 нм |
150 нм |
|
Пространственные пиксели |
384 пикселя |
|
|
Поле зрения |
С объективом L43***: 24o С объективом L32***: 32.2o |
С объективом L41***: 32.2o |
|
Пространственная выборка |
L43 0.063o/L32 0.084o |
0.084o |
|
Аберрации |
Незначительный астигматизм, искажение smile или трапецеидальность <0.1 пикселя |
|
|
Температура оптики |
стабилизированная |
неохлаждаемая |
|
Электрические характеристики |
||
|
Тип детектора |
КРТ |
Неохлаждаемые LWIR микроболометры |
|
Числовая апертура |
F/2.0 |
F/1.0 |
|
Размер пикселя |
24 x 24 мкм |
25 x 25 мкм |
|
Тип охлаждения |
система охлаждения Стирлинга |
неохлаждаемый |
|
Выходы камеры |
14-бит LVDS |
GigE Pleora |
|
Фрейм-граббер |
NI-PCI 1422 или 1424 National Instruments |
- |
|
Частота кадров |
До 100 кадров/сек |
60 кадров/сек |
|
Затвор / внутренняя калибровка |
Да/ Опционально |
Нет |
|
Потребляемая мощность |
< 200 Вт + 400 Вт (калибратор) |
3 -5 Вт |
|
Отношение сигнал/шум |
Объект 300 K |
Объект 400 K |
|
|
*8 мкм - 450 *10 мкм - 580 *12 мкм - 230 |
*8 мкм - 240 *10 мкм - 210 *12 мкм - 180 |
|
Шум спектральной плотность энергетической яркости (мВт/м2*ср* мкм) |
*8 мкм - 21 *10 мкм - 18 *12 мкм - 40 |
*8 мкм - 270 *10 мкм - 310 *12 мкм - 800 |
|
Температурный эквивалент шума/ спектральный пиксель |
0.2 K |
1 K |
|
Механические характеристики |
||
|
Размер (мм) |
255 x 285 x 223 |
100 x 143 x 185 |
|
Вес (кг) |
13.1 |
3.5 |
|
Тип покрытия |
Анодированный алюминий и окрашенная сталь |
|
|
Характеристики окружающей среды |
||
|
Температура хранения |
- 20 … +50оС |
|
|
Рабочая температура |
+ 5 … +40оС, без образования конденсата |
|
Примечания:
* x2 биннинг ПО;
** Дифракционно-ограниченный
*** Другие объективы предоставляются по запросу. Объективы могут быть заменены клиентом.
|
