Поставщик
|
Specim |
|
Тип камеры
|
гиперспектральные |
|
Спектральный диапазон камер
|
970-2500 нм |
|
Спектральный диапазон
|
970-2500 нм |
|
Применение камеры
|
для геологии |

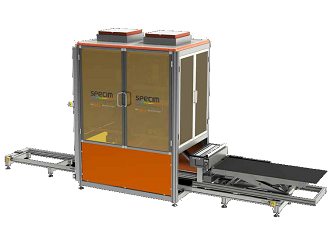

SisuROCK - это современная рабочая станция компании Specim для анализа бурового керна. Можно получать данные из сотни ящиков с образцами горных пород в день без какой-либо подготовки проб. Полученные гиперспектральные данные могут быть преобразованы в последовательные и объективные карты полезных ископаемых вдоль буровой колонки и поперек месторождения.
Скорость
Рабочая станция SisuROCK компании Specim производит полноразмерное сканирование всеми камерами всей поверхности керна всего за несколько секунд. Сканирование лотка с керном от загрузки на стол до загрузки следующего лотка занимает менее 2 минут. Рабочая станция SisuROCK может сканировать сотни лотков за один день. Данная система является самой быстрой на рынке.
Воспроизводимость результатов и функциональность
Гиперспектральное изображение геологических образцов является 100% воспроизводимым методом, дающим каждый раз полностью одинаковые результаты. Когда вы используете рабочую станцию SisuROCK, при первом сканировании вы получаете все данные о керне в цифровом формате, и необходимость в повторном просматривании архива отпадает.
Универсальность
Благодаря тому, что SisuROCK использует несколько камер для разных диапазонов длин волн от видимого до инфракрасного, она является универсальной гиперспектральной системой для широкого круга задач геологоразведки. SisuROCK не имеет себе равных в исследовании даже самых сложных типов месторождений, образцов и текстур.
Теxнические характеристики гиперспектральной системы SISUROCK:
|
Тип камеры |
SWIR |
FENIX |
RGB |
OWL |
|
Спектральный диапазон |
970 - 2500 нм |
380 – 2500 нм |
- |
8 - 12 мкм |
|
Кол-во спектральных полос |
288 |
361 - 732 *) |
3 (RGB) |
84 |
|
Оптическое разрешение (FWHM) |
12 нм |
3.5 нм VNIR 12 нм SWIR |
- |
100 нм |
|
Количество пикселей / линий в кадре |
384 |
384 |
4000 |
384 |
|
Размер пикселя на объекте |
0.16 - 1.6 мм |
1.6 мм |
0.016 - 0.16 мм |
0.5 - 1.6 мм |
|
Скорость сканирования |
Более чем 30 лотков с керном/ час | |||
|
Максимальный размер образца |
1500 x 650 x 200 мм (Д x Ш x В), 50 кг | |||
|
Размеры системы |
5490 x 1394 x 2504 мм (Д x Ш x В) | |||
|
Общий вес системы |
~ 500 кг в зависимости от конфигурации | |||
|
Требования к охлаждению |
Не требуется внешнего охлаждения. Рекомендуется помещение с кондиционированием воздуха | |||
|
Условия эксплуатации |
Лабораторная среда. Допускается небольшое количество пыли. | |||
|
Рабочая температура |
От 0 до 40 °C, без конденсации | |||
|
Рабочее напряжение |
От 110 до 220 В и 50/60 Гц. | |||
|
Формат выходных данных |
Формат файла BIL, совместимый с ENVI | |||
|
Калибровка прибора |
Спектрально откалиброванные данные. Нормализация |
Баланс белого |
Спектрально откалиброванные данные. Нормализация | |
Примечания:
Также доступен 3D-сканер с субмиллиметровой точностью для картирования поверхности керна и повреждений.
*) В зависимости от спектрального бининга VNIR
Используемые камеры
|
SWIR (970–2500 нм) - Минералы, содержащие ОН: глина, листовой силикат, амфиболит, сульфаты - Карбонаты |
FENIX (380–2500 нм) - Элементы аналогичные камере SWIR - Красный железняк, железная руда, ярозит - Редкоземельные элементы |
|
OWL (8-12 мкм) - Силикаты: кварц, шпат и т.д. - Карбонаты и многие другие минералы, видимые как в SWIR, так и в LWIR диапазоне.
|
RGB (высокое разрешение) - Текстура и цвет |
Идентификация полезных ископаемых
Для оптимизации результатов идентификации полезных ископаемых методом гиперспектрального анализа используется комбинация гиперспектральных изображений. В таблице приведены стандарты спектральных откликов различных групп минералов.
Пояснения:
Хорошо - хорошие характерные показатели для обеспечения прямой идентификации минералов из спектров.
Умеренно – В спектре наблюдаются характерные показатели минералов, но анализ может быть сложным в некоторых случаях.
Сложно - спектральные показатели не позволяют идентифицировать минерал. Тем не менее, выделение определенных спектров может помочь идентифицировать минерал.
Неизвестно - Спектральные показатели неизвестны или неопределенны.
Таблица идентификации методом гиперспектрального анализа:
|
|
Силикатная структура |
Минеральная группа |
Пример |
VNIR |
SWIR |
TIR/LWIR отклик |
|
Силикаты |
Иносиликаты |
Амфиболит |
Актинолит |
Сложно |
Хорошо |
Умеренно |
|
Пироксен |
Диопсид |
Хорошо |
Умеренно |
Хорошо | ||
|
Циклосиликаты |
Турмалин |
Эльбаит |
Сложно |
Хорошо |
Умеренно | |
|
Незосиликаты |
Гранат |
Гроссуляр |
Умеренно |
Сложно |
Хорошо | |
|
Хризолит |
Форстерит |
Хорошо |
Сложно |
Хорошо | ||
|
Соросиликаты |
Фистацит |
Фистацит |
Сложно |
Хорошо |
Умеренно | |
|
Филлосиликаты |
Слюда |
Циполит |
Сложно |
Хорошо |
Умеренно | |
|
Хлорит |
Хлорит |
Сложно |
Хорошо |
Умеренно | ||
|
Глинистый минерал |
Иллит |
Сложно |
Хорошо |
Умеренно | ||
|
Каолинит |
Сложно |
Хорошо |
Умеренно | |||
|
Тектосиликаты |
Шпат |
Ортоклаз |
Сложно |
Сложно |
Хорошо | |
|
Альбит |
Сложно |
Сложно |
Хорошо | |||
|
Двуокист кремния |
Кварц |
Сложно |
Можно выявить |
Хорошо | ||
|
Не силикаты |
Карбонаты |
Известковый шпат |
Кальцит |
Сложно |
Умеренно |
Хорошо |
|
Доломит |
Доломит |
Сложно |
Умеренно |
Хорошо | ||
|
Гидроксиды |
|
Гибсит |
Сложно |
Хорошо |
Умеренно | |
|
Сульфаты |
Алунит |
Алунит |
Умеренно |
Хорошо |
Умеренно | |
|
|
Гипс |
Сложно |
Хорошо |
Хорошо | ||
|
Бораты |
|
Бур |
Сложно |
Умеренно |
Неизвестно | |
|
Галиды |
Хлорциан |
Галит |
Сложно |
Неизвестно |
Неизвестно | |
|
Фосфаты |
Апатит |
Апатит |
Умеренно |
Сложно |
Хорошо | |
|
Гидрокарбоны |
|
Битумоид |
Неизвестно |
Умеренно |
Неизвестно | |
|
Оксиды |
Гематит |
Гематит |
Хорошо |
Сложно |
Сложно | |
|
Шпинель |
Хромит |
Сложно |
Сложно |
Сложно | ||
|
Сульфиды |
|
Пирит |
Можно выявить |
Сложно |
Сложно |
Таблица доктора Фила Харриса, GeoSpectral Imaging
