Поставщик
|
Specim |
|
Типы изделий
|
камеры |
|
Частота кадров
|
275 к/с |
|
Интерфейс
|
GigE Vision / Ethernet |
|
Спектральный диапазон
|
400–1000 нм |
|
Разрешение, пикселей
|
1560 |
|
Габаритные размеры
|
230 × 103,5 × 76 мм |
|
Количество спектральных каналов
|
680 |
|
Динамический диапазон
|
86 дБ |
|
Разрядность
|
12 бит |
|
Степень защиты
|
IP52 |
|
Рабочая температура
|
5-40 °C |
|
Размер пикселя
|
9 мкм |
|
Масса
|
1,95 кг |

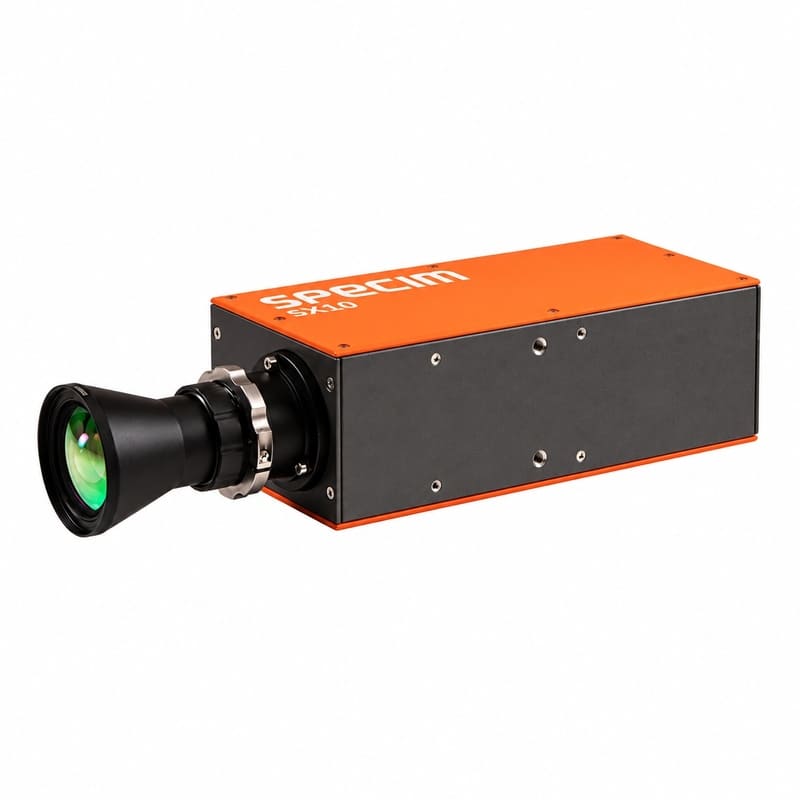

Specim SX10 – гиперспектральная камера с построчным сканированием для научных исследований, лабораторных измерений и детального изучения образцов. Она регистрирует пространственную и спектральную информацию в диапазоне 400–1000 нм, позволяя исследовать небольшие различия в спектрах.
Камера поддерживает выбор спектральных каналов, настройку области интереса и биннинг по двум направлениям – пространственному и спектральному. Различные варианты входной оптики позволяют адаптировать систему к условиям съёмки, включая измерения с близкого расстояния и работу с небольшими образцами.
Области применения:
- Тонкие плёнки и покрытия. Получение пространственных и спектральных данных для исследования их характеристик;
- Геологические образцы. Изучение мелких структур и спектральных вариаций в неоднородных образцах;
- Исследования продуктов питания. Анализ пространственных и спектральных различий в образцах продуктов;
- Исследование растительности. Регистрация VNIR-спектров для изучения характеристик растительности и их изменений;
- Сохранение культурного наследия. Неразрушающее исследование материалов и мелких деталей произведений искусства и исторических объектов.
|
|
 |
 |
 |
|
Тонкие плёнки и покрытия |
Геологические образцы |
Исследования продуктов питания |
Исследование растительности |
Сохранение культурного наследия |
Преимущества:
- Различение слабовыраженных особенностей образца. Сочетание пространственной детализации, тонкого спектрального разрешения и высокого отношения сигнал/шум помогает фиксировать небольшие различия внутри исследуемого объекта;
- Встроенное улучшение изображения;
- Интеграция в измерительные комплексы. Сетевой интерфейс и стандартный протокол управления упрощают подключение к системам гиперспектральной съёмки;
- Возможность макросъёмки. Опциональная макрооптика предназначена для подробного анализа небольших образцов.
Технические характеристики
|
Параметры |
Значения |
|
Спектральный диапазон |
400–1000 нм, VNIR |
|
Количество спектральных каналов |
680 |
|
Пространственное разрешение |
1560 пикселей |
|
Спектральное разрешение FWHM, стандартное исполнение |
2,5 нм при ширине щели 18 мкм |
|
Варианты спектрального разрешения FWHM |
3,3 нм при щели 30 мкм; 5 нм при 50 мкм; 8,8 нм при 80 мкм |
|
Спектральный шаг на пиксель |
0,9 нм при биннинге 1 |
|
Максимальная частота кадров |
275 кадр/с |
|
Максимальное отношение сигнал/шум (SNR) |
>300 |
|
Динамический диапазон |
86 дБ |
|
Разрядность |
12 бит |
|
Материал сенсора |
Кремний (Si) |
|
Размер пикселя |
9 мкм |
|
Ёмкость потенциальной ямы |
100 тыс. электронов |
|
Встроенное охлаждение |
Нет |
|
Диафрагма |
F/2,4 |
|
Увеличение спектрографа |
1,0 |
|
Максимальная длина щели |
14,2 мм |
|
Биннинг |
1, 2, 4, 8 – пространственный и спектральный |
|
Область интереса (ROI) |
Поддерживается |
|
Коррекции изображения |
AIE, BPR, NUC |
|
Режимы считывания |
ITR, IWR |
|
Крепление объектива |
Specim mount |
|
Угол поля зрения стандартной оптики |
38° |
|
Дополнительная оптика |
VNIRMacro, FOV16, FOV61, FOV74 |
|
Интерфейс передачи данных и управления |
GigE Vision / Ethernet |
|
Протокол управления |
GenICam |
|
Напряжение питания |
12–24 В постоянного тока, допуск ±10% |
|
Потребляемая мощность |
14 Вт |
|
Разъём питания и ввода-вывода |
17-контактный M12 |
|
Разъём GigE |
M12, X-кодирование |
|
Степень защиты |
IP52 |
|

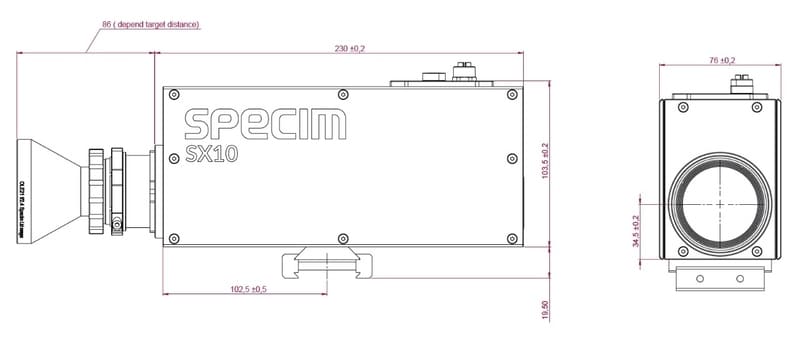

Габариты, Д × Ш × В |
230 × 103,5 × 76 мм |
|
Масса |
1,95 кг |
|
Рабочая температура |
От +5 до +40 °C, без конденсации |
|
Температура хранения |
От −20 до +50 °C, без конденсации |
|
Относительная влажность |
5–95%, без конденсации |
|
Соответствие требованиям |
CE, RoHS |
