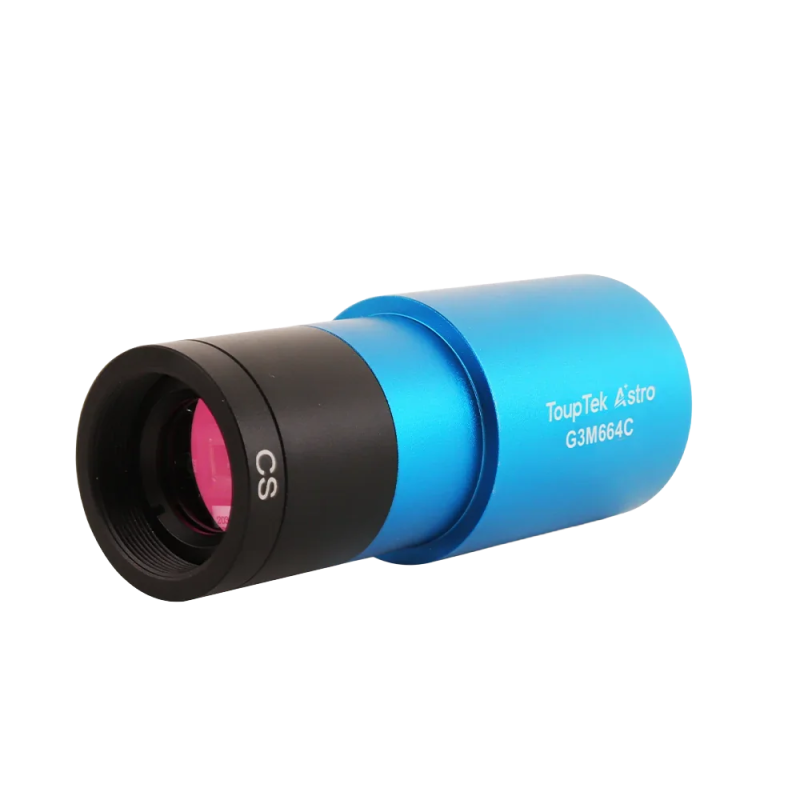

G3M664C - планетарная камера

Профессиональная цветная астрономическая камера с CMOS-сенсором Sony IMX664 с задней подсветкой, обеспечивающая исключительную производительность благодаря режимам тройного преобразования усиления и большой емкости ячейки для универсальных астрономических задач, от автогидирования до получения изображений планет высокого разрешения.

Описание и характеристики

Камера G3M664C обладает исключительно высокой способностью улавливать инфракрасный свет с высоким значением квантовой эффективности на длине волны 550 нм. Она также имеет большую емкость ячейки, высокий динамический диапазон, высокую чувствительность и низкий уровень шума считывания, а также другие преимущества. Разрешение 4,08 мегапикселей в сочетании с пикселями размером 2,9 мкм обеспечивает превосходную детализацию при сохранении высокой чувствительности. Это приводит к выдающимся результатам в автогидировании, планетарной фотографии, а также в фотографии Солнца и Луны.

Ниже перечислены характеристики модели G3M664C:

• Цветной CMOS-сенсор IMX664
• Разрешение: 4,08 мегапикселей (2688×1520)
• Квадратные пиксели размером 2,9 мкм
• Оптический формат 1/1,8 дюйма
• 12-битный АЦП
• Встроенный буфер кадров
• Чувствительность G: 5970 мВ при 1/30 с
• Низкий уровень шума: от 0,76 до 2,61e⁻
• Частота кадров: 91 FPS при полном разрешении 8 бит
• Максимальное отношение сигнал/шум: 45,8 дБ
• Динамический диапазон: 75,8 дБ

Основные функции

Технические преимущества

Высокое разрешение и исключительная чувствительность

Камера G3M664C оснащена CMOS-сенсором Sony IMX664 с задней подсветкой и разрешением 4,08 мегапикселей, что обеспечивает значительно более высокую детализацию изображения по сравнению с типичными планетарными камерами. Несмотря на более высокое разрешение, камера сохраняет исключительную чувствительность: чувствительность G составляет 5970 мВ при выдержке 1/30 с, а пиковая квантовая эффективность превышает 91%. Это сочетание делает её уникально универсальной как для получения изображений планет высокого разрешения, так и для чувствительных приложений автогидирования.

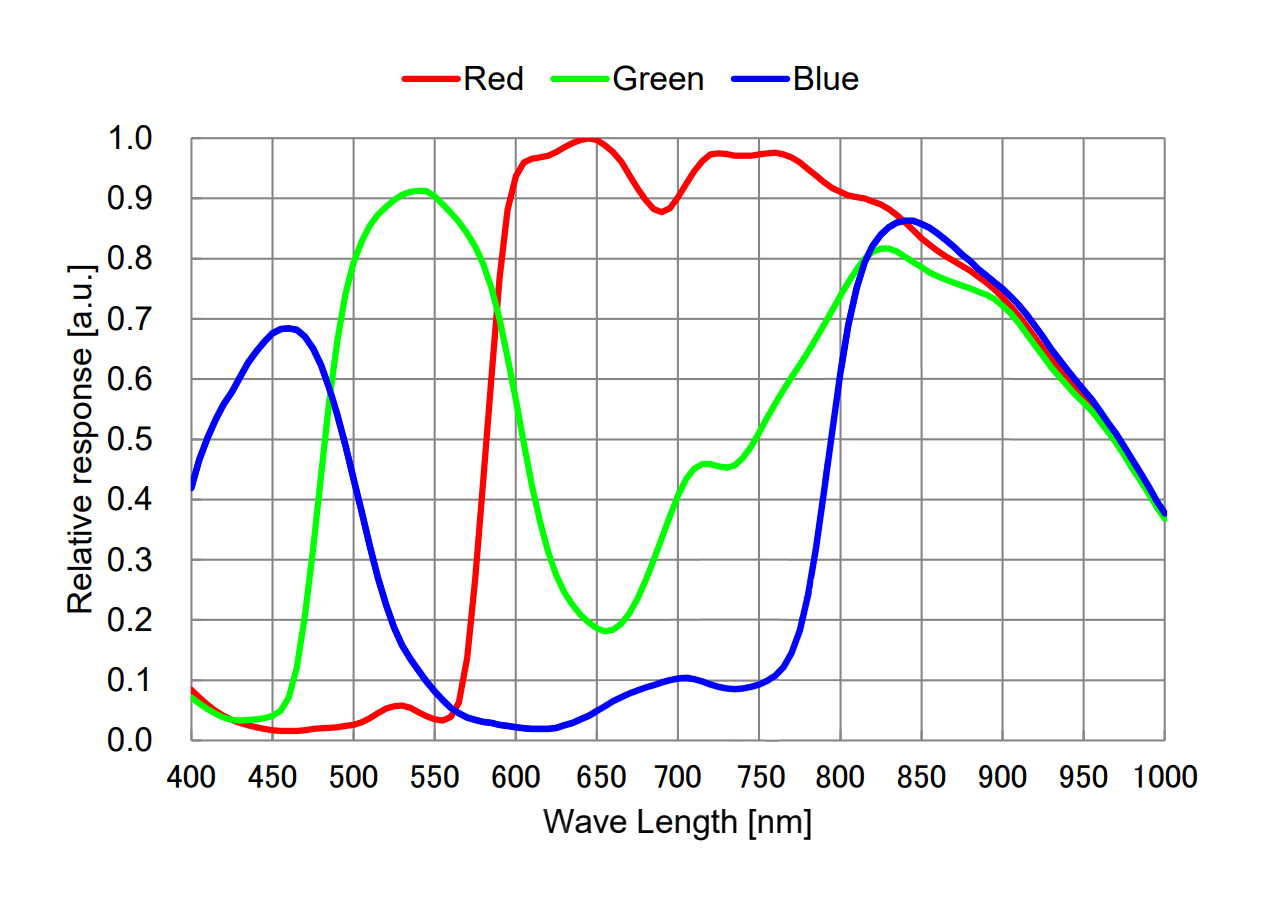

Спектральная характеристика Sony IMX664

Датчик IMX664 обладает исключительной спектральной чувствительностью, особенно высокой на длине волны 550 нм, и отличной способностью к захвату инфракрасного света. Расширенный диапазон чувствительности датчика в видимом и ближнем инфракрасном спектре делает его идеальным для съемки деталей атмосферы планет и для специализированных применений, требующих улучшенной ИК-чувствительности.

12-битный АЦП и высокая частота кадров

Камера G3M664C оснащена 12-битным АЦП, обеспечивающим 4096 уровней тональной градации на каждый цветовой канал, что гарантирует плавные переходы и сохранение тончайших деталей в астрономических изображениях. Несмотря на высокое разрешение, камера обеспечивает впечатляющую частоту кадров: 91 кадр в секунду при полном разрешении в 8-битном режиме и 45 кадров в секунду в 12-битном режиме, что позволяет эффективно использовать методы «удачной съемки».

Частота кадров при различных разрешениях и интерфейсах передачи данных.

Единица измерения: кадров в секунду (FPS)

Встроенный буфер кадров

Камера G3M664C оснащена встроенным буфером кадров, который помогает поддерживать стабильность передачи данных и эффективно уменьшает эффект свечения усилителя, вызванный буферизацией данных изображения. Эта усовершенствованная система буферизации гарантирует, что каждая камера сможет достичь максимальной частоты кадров при одновременной работе нескольких камер, что делает ее идеальной для многокамерных конфигураций, таких как комбинированные системы получения изображений и автогидирования.

Гибкая сортировка программного обеспечения

Камера G3M664C поддерживает программное объединение кадров от 1×1 до 8×8, что позволяет оптимизировать камеру для различных задач. Хотя частота кадров не увеличивается за счет объединения кадров, эта функция обеспечивает улучшенное соотношение сигнал/шум для приложений автогидирования или при съемке слабых объектов, эффективно жертвуя разрешением ради чувствительности, когда это необходимо.

Режимы тройного преобразования усиления

Фотоаппарат G3M664C поддерживает переключение режимов HCG (высокое усиление преобразования), LCG (низкое усиление преобразования) и HDR (высокий динамический диапазон). Режим HCG оптимизирует работу в условиях низкой освещенности, обеспечивая сверхнизкий уровень шума считывания 0,76e⁻ для захвата слабых деталей. Режим LCG обеспечивает огромную емкость ячейки 38ke⁻, подходящую для съемки ярких объектов. Режим HDR интеллектуально сочетает преимущества обоих режимов усиления, обеспечивая исключительный динамический диапазон 75,8 дБ за один снимок.

Технология нулевого амперного свечения

Камера G3M664C обеспечивает «нулевое свечение усилителя» на аппаратном уровне. Независимо от того, используются ли длительные выдержки для автогидирования или высокие настройки усиления для съемки планет, ваши результаты остаются чистыми и ясными, без нежелательных тепловых помех. Это особенно важно для двойной роли камеры: точного автогидирования и высококачественной съемки.

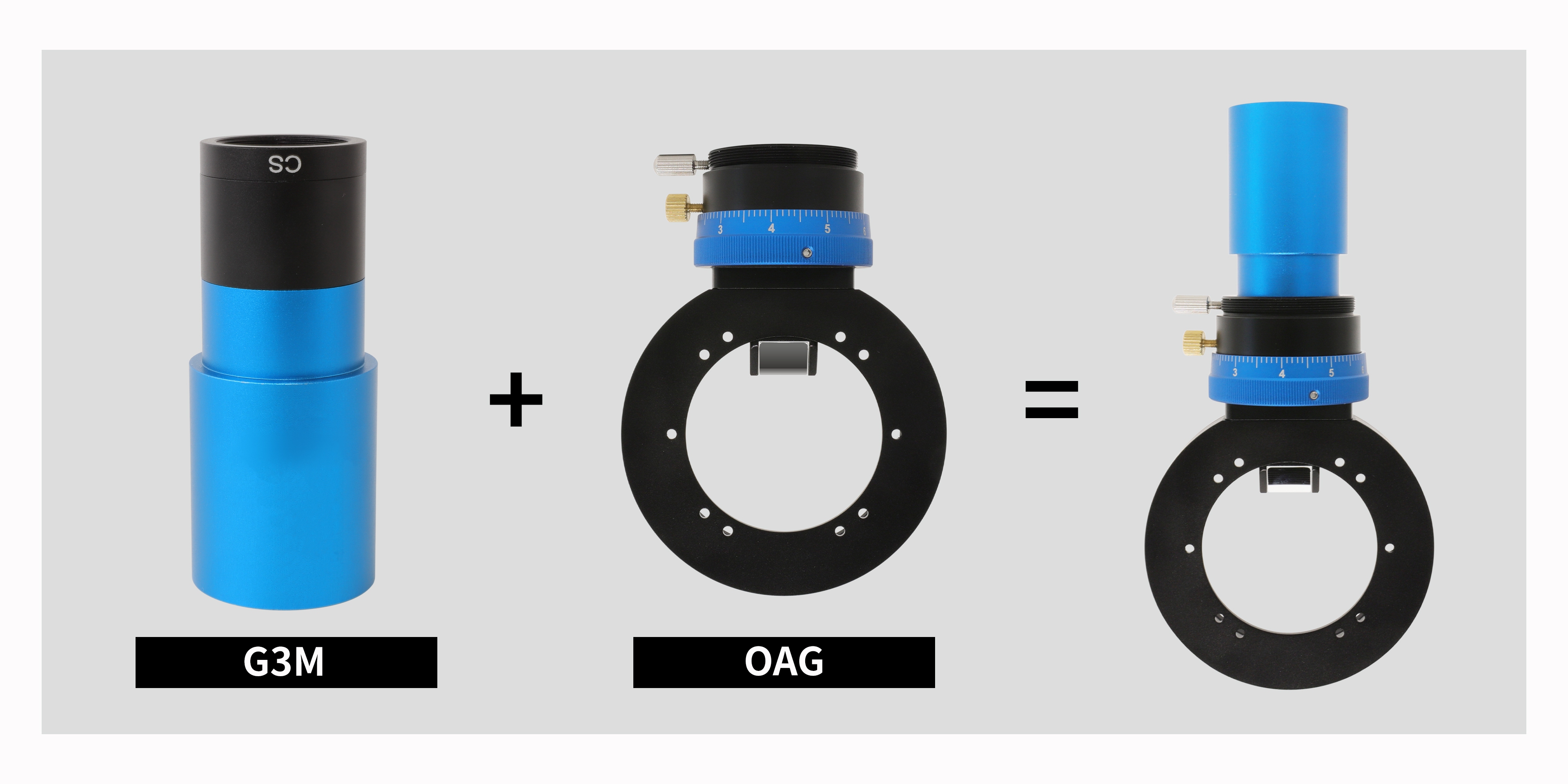

Универсальная конструкция двойного назначения

Точное автонаведение

Высокое разрешение и низкий уровень шума идеально подходят для точного обнаружения и отслеживания опорных звезд.

Планетарная съемка

Разрешение 4,08 Мп позволяет запечатлеть мельчайшие детали, сохраняя при этом высокую частоту кадров для получения удачных снимков.

Сочетание высокого разрешения, низкого уровня шума и большой емкости ячейки делает эту камеру исключительно универсальной.

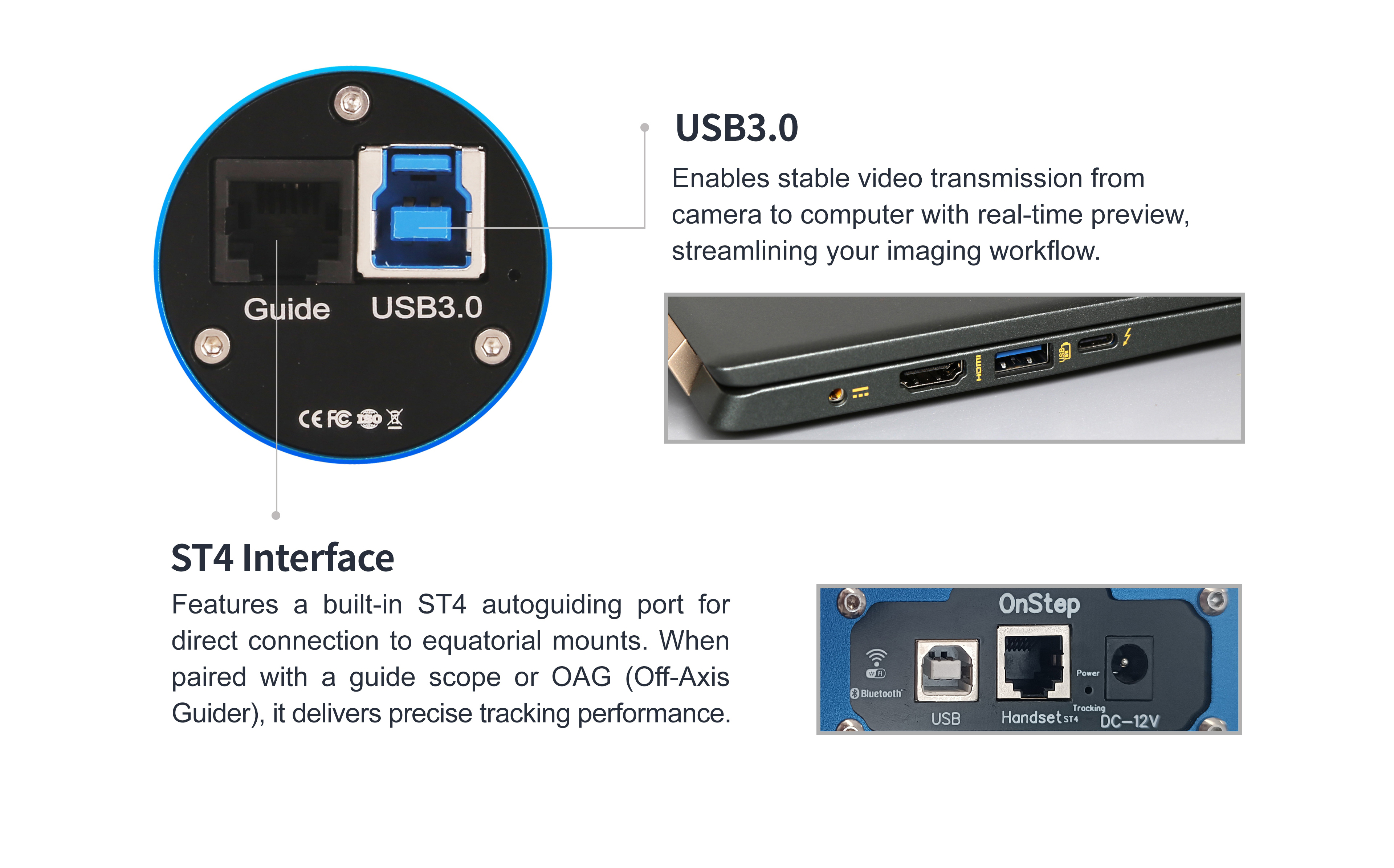

Эффективная система электропитания

Камера работает исключительно через интерфейс USB 3.0, обеспечивая подачу питания. После подключения к хост-системе с помощью кабеля USB 3.0 устройство немедленно готово к работе. Такое решение с использованием одного кабеля упрощает настройку и снижает вероятность сбоев в вашей системе обработки изображений.

Технические характеристики

Основные параметры производительности

Основные технические характеристики

Интерфейс и физические характеристики

Гибкая многорежимная производительность

Прибор G3M664C поддерживает переключение режимов HCG (высокое усиление преобразования), LCG (низкое усиление преобразования) и HDR. Настраивайте эти режимы свободно в соответствии с вашими потребностями в съемке, чтобы оптимизировать динамический диапазон и шумовые характеристики для различных небесных объектов и областей применения.

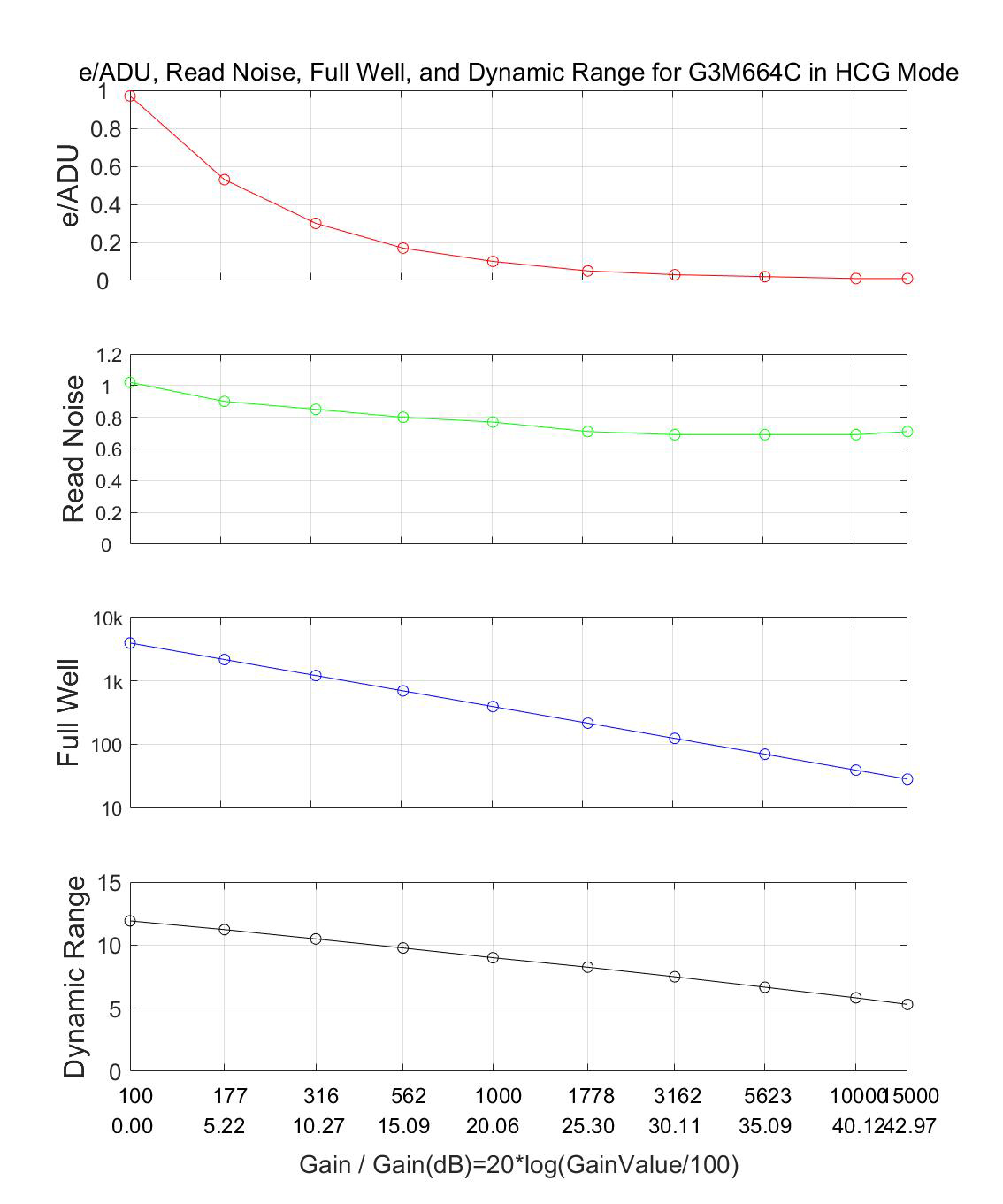

Производительность в режиме ХГЧ

Настройки камеры: Полное разрешение, режим RAW 12 бит

Режим HCG (High Conversion Gain) оптимизирован для астрофотографии в условиях низкой освещенности и точного автогидирования. На графике показана производительность при различных настройках усиления, где уровень шума считывания может составлять всего 0,76e⁻, что идеально подходит для обнаружения слабых опорных звезд и получения тончайших деталей планет. Хотя полная емкость ячейки снижается до 4,0ke⁻, чрезвычайно низкий уровень шума считывания делает его идеальным для автогидирования и получения удачных снимков тусклых небесных объектов.

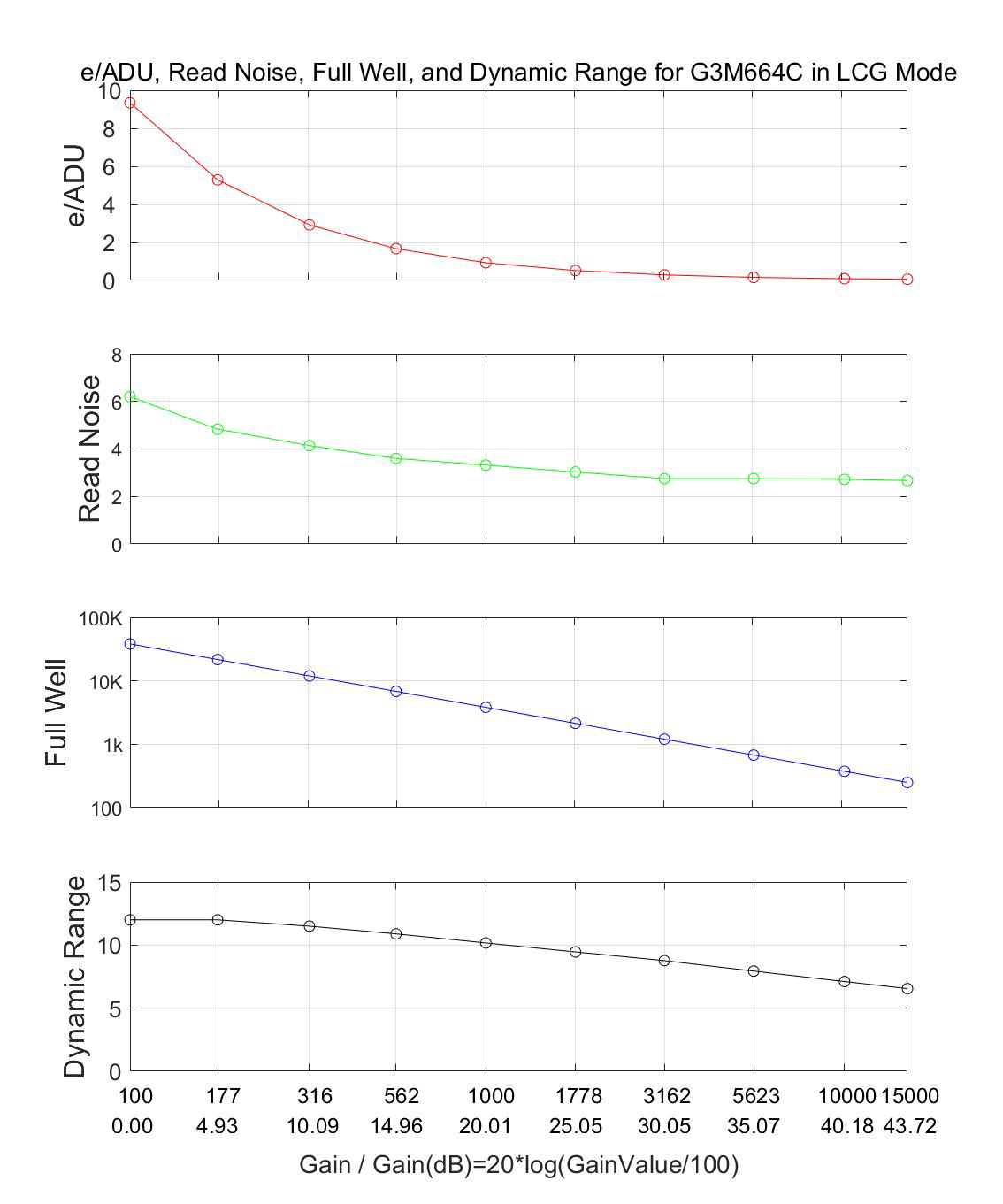

Производительность в режиме LCG

Настройки камеры: Полное разрешение, режим RAW 12 бит

Режим LCG (Low Conversion Gain) обеспечивает исключительную полную емкость ячейки (38 кэ⁻), подходящую для съемки небесных объектов с высоким динамическим диапазоном. Этот режим превосходно подходит для фотографирования ярких объектов, таких как поверхность Солнца, лунные возвышенности или яркие планеты, такие как Юпитер и Венера. В этом режиме сохраняется хорошая производительность с уровнем шума считывания всего 2,67e⁻ при оптимальных настройках, при этом сохраняется возможность захвата ярких деталей без насыщения.

Возможность работы в режиме HDR

Режим HDR интеллектуально сочетает в себе преимущества режимов HCG и LCG, обеспечивая исключительный динамический диапазон в 75,8 дБ. Этот режим особенно подходит для съемки объектов с экстремальными перепадами яркости или для автогидирования в полях с яркими и тусклыми звездами.

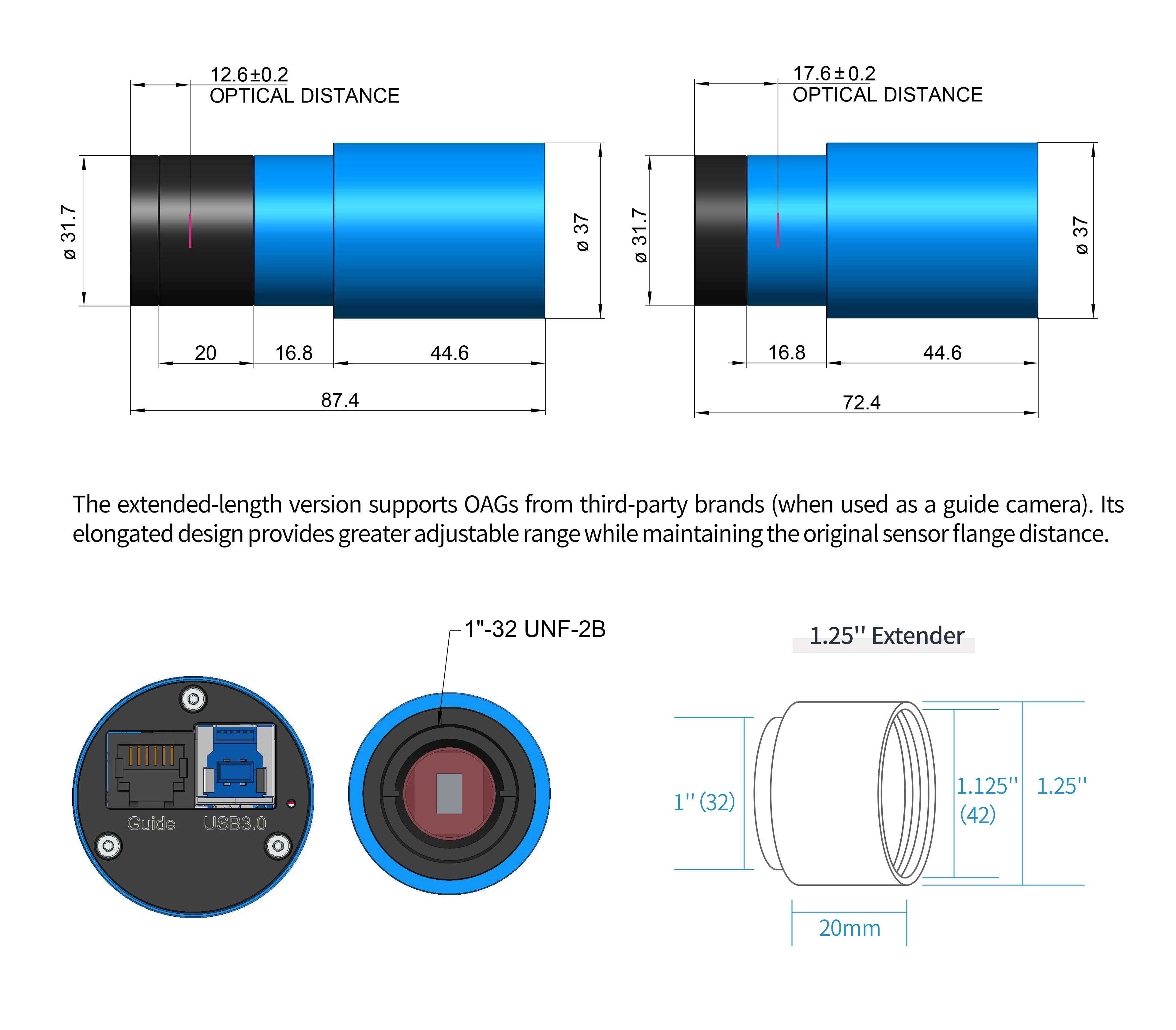

Интерфейс камеры и размеры

Корпус серии G3M, изготовленный из прочного сплава, обеспечивает высокую надежность и долговечность. Камера оснащена высококачественным ИК-фильтром, защищающим сенсор камеры и блокирующим ИК-излучение, а также устраняющим отражения света. Отсутствие движущихся частей гарантирует прочность и надежность конструкции, а также увеличенный срок службы по сравнению с другими астрономическими камерами.

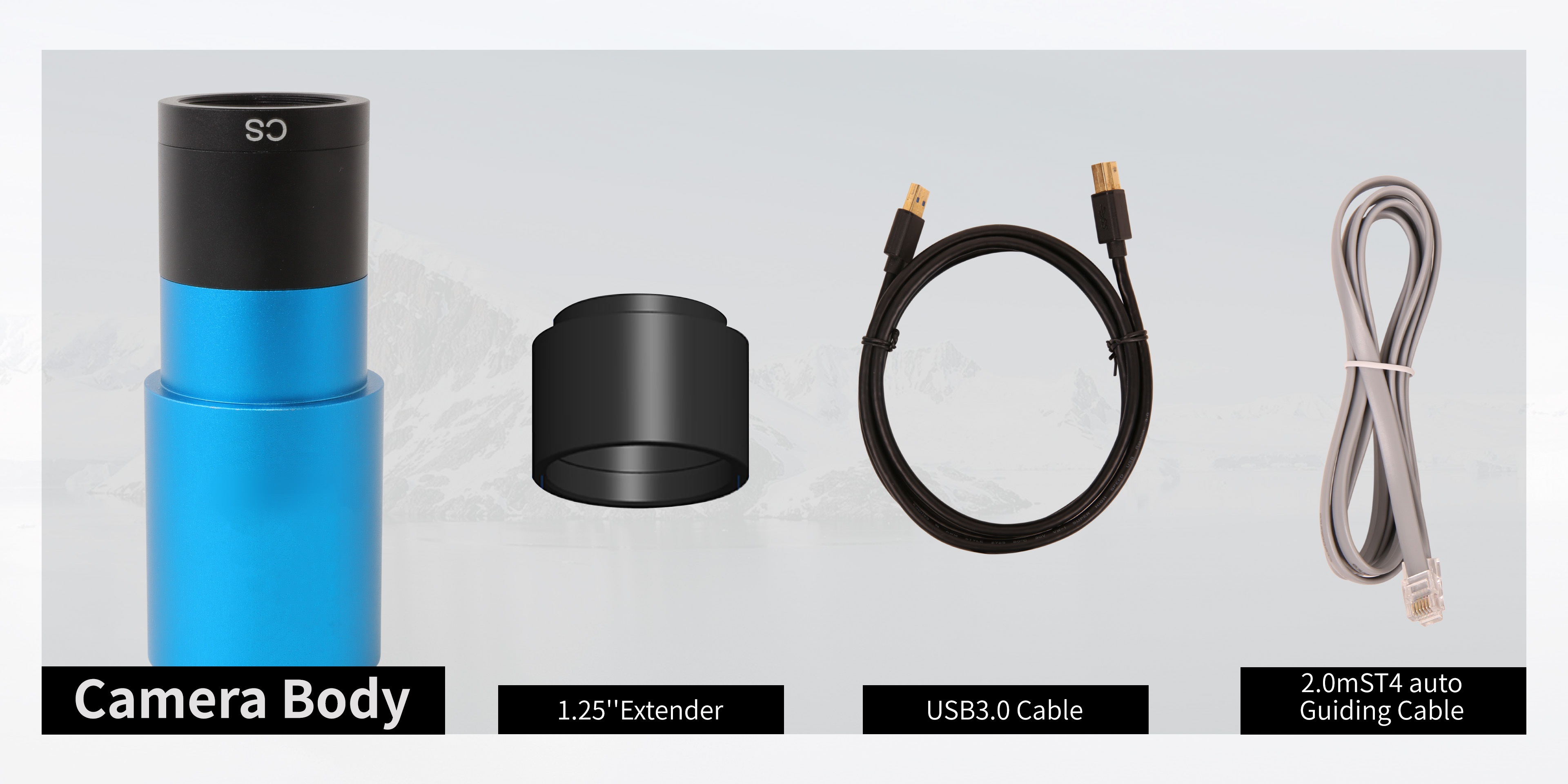

Стандартная комплектация включает:

• Корпус фотоаппарата G3M664C × 1
• Кабель для передачи данных USB 3.0 (2 м, Type-A — Type-B) × 1
• Направляющий кабель ST4 (2 м) × 1
• 1,25-дюймовая носовая часть × 1
• Краткое руководство пользователя × 1
