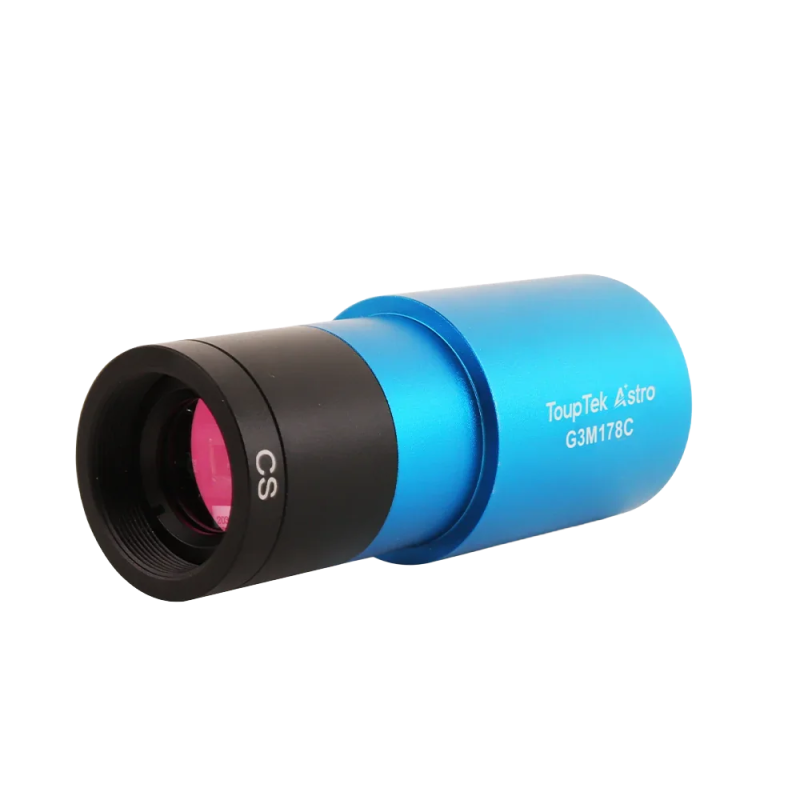

G3M178C - планетарная камера

Профессиональная астрономическая камера с цветным CMOS-сенсором Sony IMX178, использующая технологии STARVIS и Exmor R, обеспечивающая исключительное разрешение и высокую светочувствительность для съемки планет, Луны и Солнца.

Описание и характеристики

Планетарная камера G3M178C использует технологии SONY STARVIS и Exmor R, подходящие для астрономической фотографии, микроскопии, промышленного машинного зрения и многого другого. Кроме того, она обладает чрезвычайно низким уровнем шума считывания, высокой чувствительностью и 14-битным АЦП-датчиком изображения CMOS с задней подсветкой. Это позволяет G3M178C делать астрономические снимки высокого разрешения с исключительной детализацией и точностью цветопередачи.

Ниже перечислены характеристики G3M178C:

• Цветной CMOS-сенсор IMX178
• Разрешение: 6,2 мегапикселя (3040×2048)
• Квадратные пиксели размером 2,4 мкм
• Оптический формат 1/1,8 дюйма
• 14-битный АЦП
• Чувствительность G: 425 мВ при выдержке 1/30 с
• Низкий уровень шума: от 1,4 до 2,2e⁻
• Поддержка режима высокой частоты кадров (60 кадров в секунду при полном разрешении 8 бит).
• Максимальное отношение сигнал/шум: 40 дБ
• Динамический диапазон: 82 дБ

Основные функции

Технические преимущества

Технология Sony STARVIS и Exmor R

Фотоаппарат G3M178C оснащен передовыми технологиями Sony STARVIS и Exmor R, обеспечивающими исключительную чувствительность при слабом освещении и высокое качество изображения. Структура сенсора с задней подсветкой максимально повышает эффективность сбора света, достигая более 81% квантовой эффективности. Благодаря чувствительности 425 мВ при выдержке 1/30 с, эта камера превосходно справляется с съемкой слабых деталей небесных тел даже в сложных условиях.

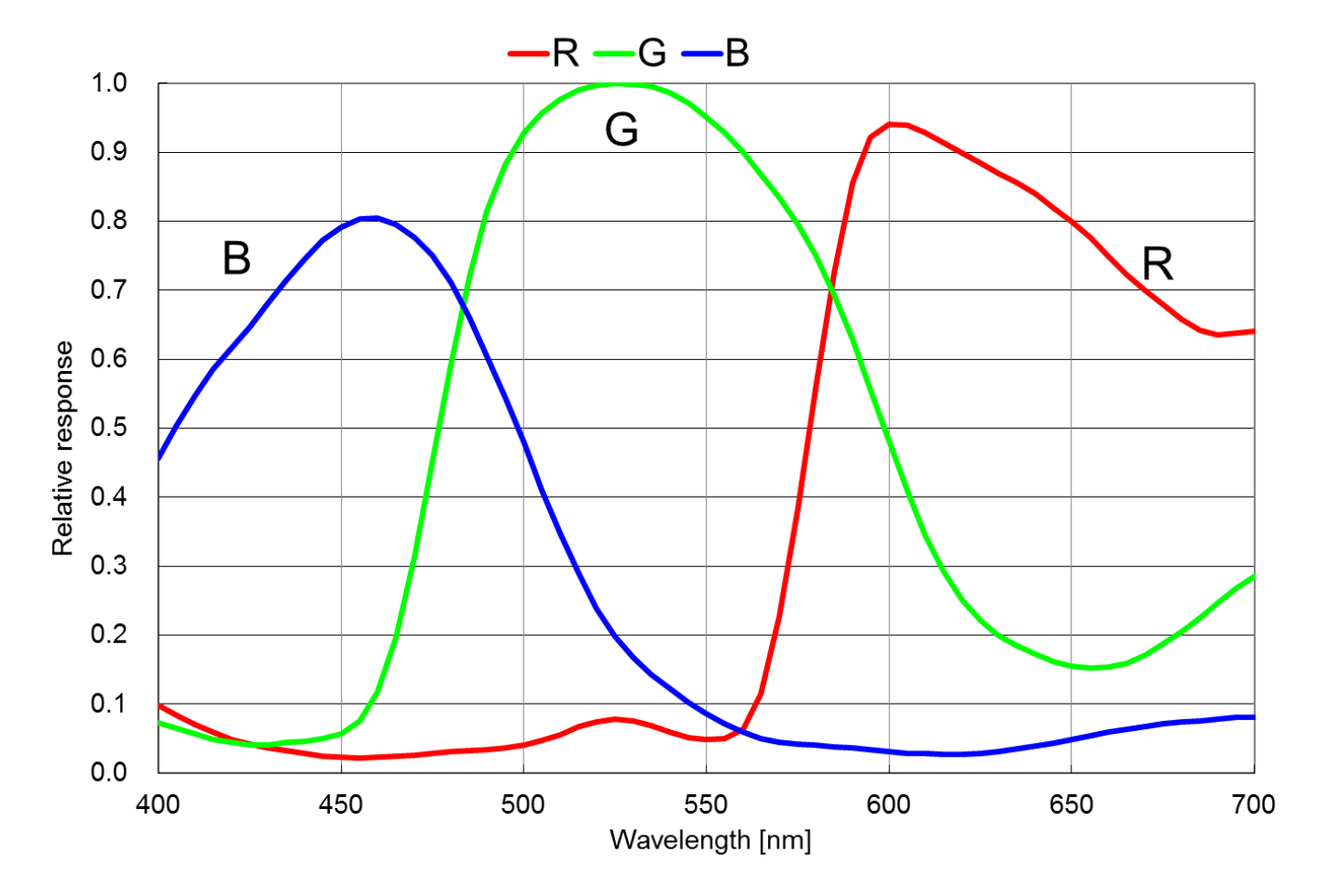

Спектральная чувствительность Sony IMX178

Сенсор G3M178C обеспечивает превосходную спектральную чувствительность во всем видимом спектре от 380 до 690 нм (с ИК-фильтром). Оптимизированная матрица цветовых фильтров гарантирует точную цветопередачу при сохранении высокой чувствительности, что делает его идеальным для съемки тончайших оттенков планетарных объектов и лунных ландшафтов.

14-битный АЦП и высокое разрешение

G3M178C оснащена собственным 14-битным АЦП, обеспечивающим 16 384 уровня тональной градации, что гарантирует плавные переходы и сохранение тончайших деталей на астрономических изображениях. Благодаря разрешению 6,2 мегапикселя (3040×2048) камера позволяет с исключительной четкостью запечатлеть мелкие детали планет и лунные кратеры. Камера также поддерживает аппаратное выделение области интереса (ROI) для увеличения частоты кадров при фокусировке на определенных областях.

Частота кадров при различном разрешении и битовой глубине

Единица измерения: кадров в секунду (FPS)

Сверхнизкий уровень шума

Фотоаппарат G3M178C обеспечивает исключительно низкий уровень шума считывания — всего 1,4e⁻ при высоких значениях усиления, гарантируя чистоту изображения даже при работе на пределе чувствительности камеры. Эта исключительная шумоподавление в сочетании с высокой емкостью ячейки 10,7ke⁻ обеспечивает впечатляющий динамический диапазон в 82 дБ, позволяя запечатлеть как яркие планетарные объекты, так и тонкие детали атмосферы на одном снимке.

Гибкое объединение пикселей

G3M178C поддерживает цифровое биннинг-преобразование от 1×1 до 8×8 как в режиме стекирования, так и в режиме усреднения, а также аппаратное биннинг-преобразование от 1×1 до 2×2 в режиме усреднения. Аппаратное биннинг-преобразование пикселей обеспечивает более высокую частоту кадров при одновременном улучшении отношения сигнал/шум, что делает его идеальным для съемки быстро движущихся атмосферных объектов на планетах или для получения изображений в условиях плохой видимости.

Высокоскоростная передача данных

Благодаря подключению через USB 3.0, G3M178C обеспечивает стабильную высокоскоростную передачу данных, достигая до 58,6 кадров в секунду при полном разрешении в 8-битном режиме. Такая высокая частота кадров необходима для методов «удачной съемки», позволяя быстро захватывать сотни или тысячи кадров для выбора и объединения только самых четких изображений, наименее подверженных влиянию атмосферной турбулентности.

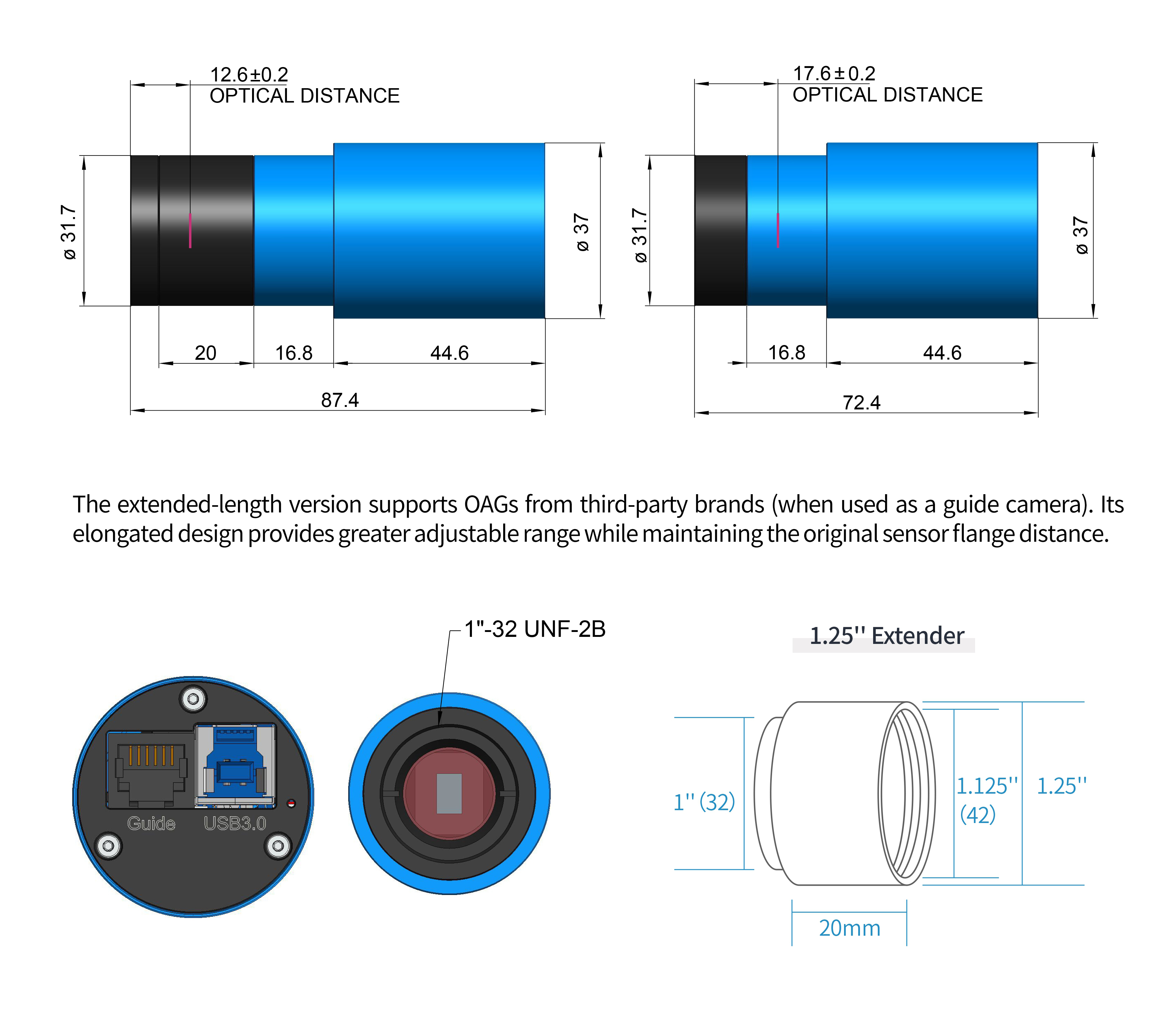

Универсальные варианты крепления

Стандартное крепление C-Mount

Заднее фокусное расстояние 17,5 мм, совместимо с традиционными телескопами и промышленными линзами.

Опция CS-Mount

Доступно заднее фокусное расстояние 12,5 мм при использовании дополнительного адаптерного кольца CS.

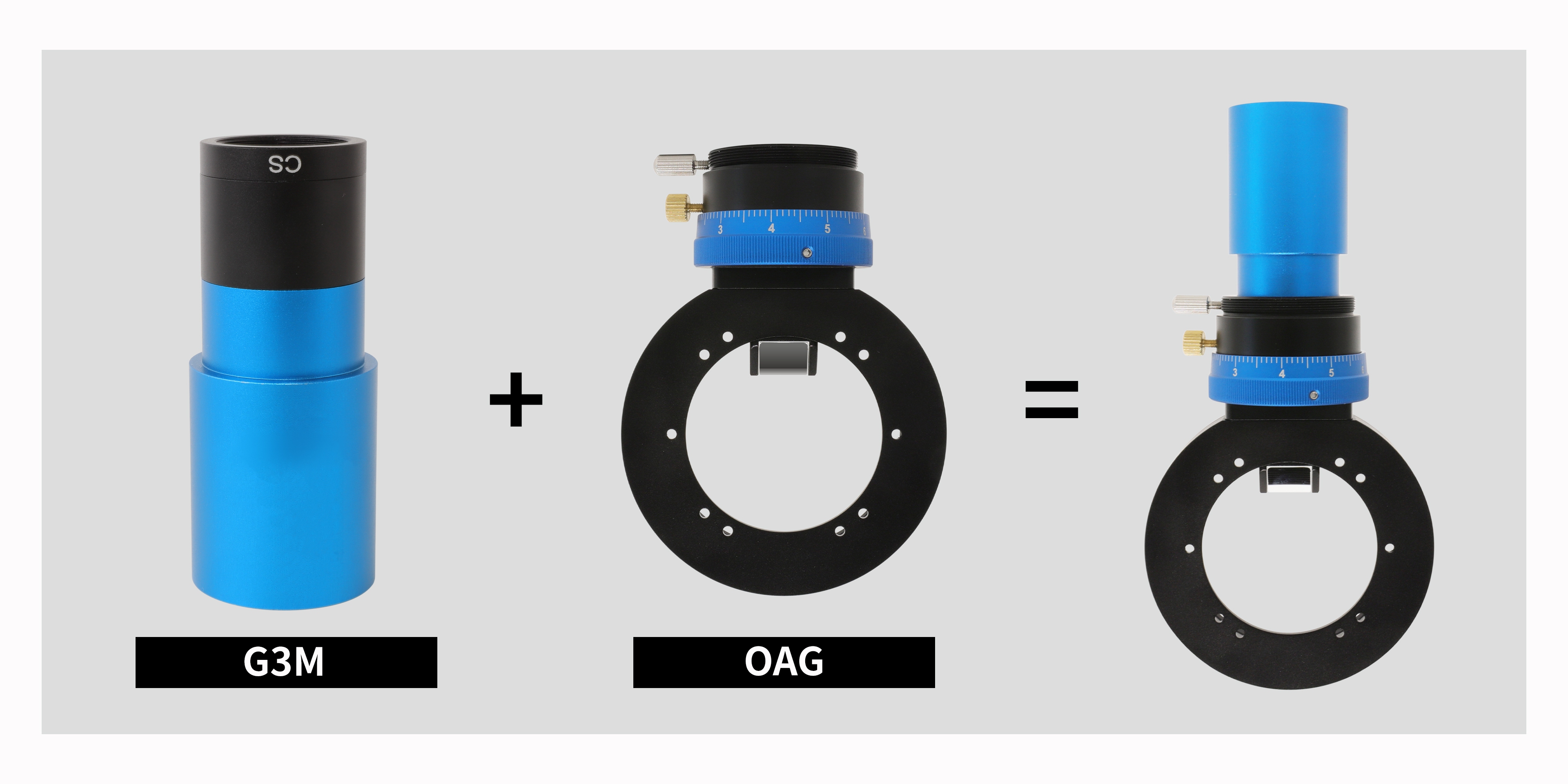

Стандартная конструкция с 1,25-дюймовым стволом позволяет устанавливать его непосредственно в фокусеры телескопов и использовать с входящим в комплект удлинителем для фильтров диаметром 1,25 дюйма.

Простая система электропитания

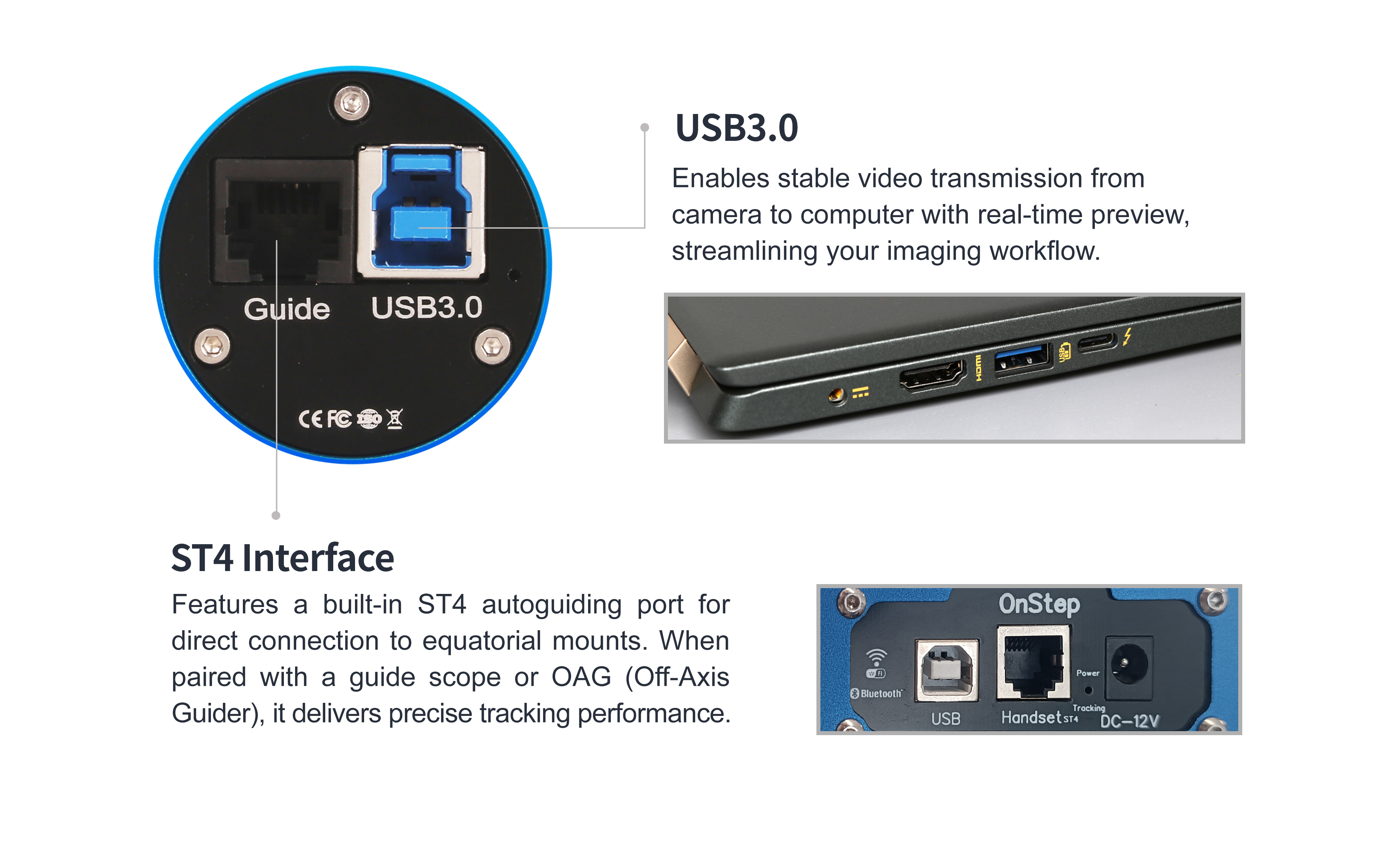

Камера работает через интерфейс USB 3.0 с подачей питания. После установления соединения с хост-системой с помощью кабеля USB 3.0 устройство немедленно готово к работе. Это решение с одним кабелем упрощает настройку и уменьшает количество проводов на вашем рабочем месте.

Технические характеристики

Основные параметры производительности

Основные технические характеристики

Интерфейс и физические характеристики

Анализ производительности камеры

Рабочие характеристики камеры можно оценить по показателям e⁻/ADU, шуму считывания, полному заполнению ячейки и динамическому диапазону. G3M178C демонстрирует превосходные характеристики во всем диапазоне усиления.

Анализ кривой производительности

Настройки камеры: Полное разрешение, режим RAW 14 бит

Графики производительности демонстрируют поведение G3M178C при различных настройках усиления. Шум считывания снижается с 2,2e⁻ до впечатляющих 1,4e⁻ по мере увеличения усиления, что делает его превосходным для съемки слабых деталей планет. Полная емкость ячейки 10,7 кэ⁻ при низком усилении обеспечивает хороший запас для ярких объектов, а камера сохраняет более 8,6 ступеней динамического диапазона даже при максимальных настройках усиления.

Ключевые показатели эффективности

e⁻/ADU (Электроны на ADU)

Коэффициент преобразования из электронов в цифровые единицы, варьирующийся от 0,65 e⁻/ADU при минимальном усилении до 0,01 e⁻/ADU при максимальном усилении.

Читать шум

Исключительно низкий уровень шума считывания, составляющий 1,4e⁻ при высоком усилении, обеспечивает получение чистых изображений с минимальным шумовым воздействием, что крайне важно для съемки планет.

Полная вместимость скважины

Полная емкость ячейки 10,7 кэ⁻ обеспечивает превосходный запас для съемки ярких небесных объектов без перенасыщения.

Динамический диапазон

Динамический диапазон 82 дБ позволяет одновременно регистрировать яркие и тусклые детали, что крайне важно для получения высококонтрастных изображений поверхностей планет.

Корпус серии G3M, изготовленный из прочного сплава, обеспечивает высокую надежность и долговечность. Камера имеет высококачественное ИК-покрытие (IR-CUT или AR), защищающее датчик и блокирующее ИК-излучение, а также устраняющее отражения. Отсутствие движущихся частей гарантирует прочность и надежность конструкции, а также увеличенный срок службы по сравнению с другими промышленными камерами.

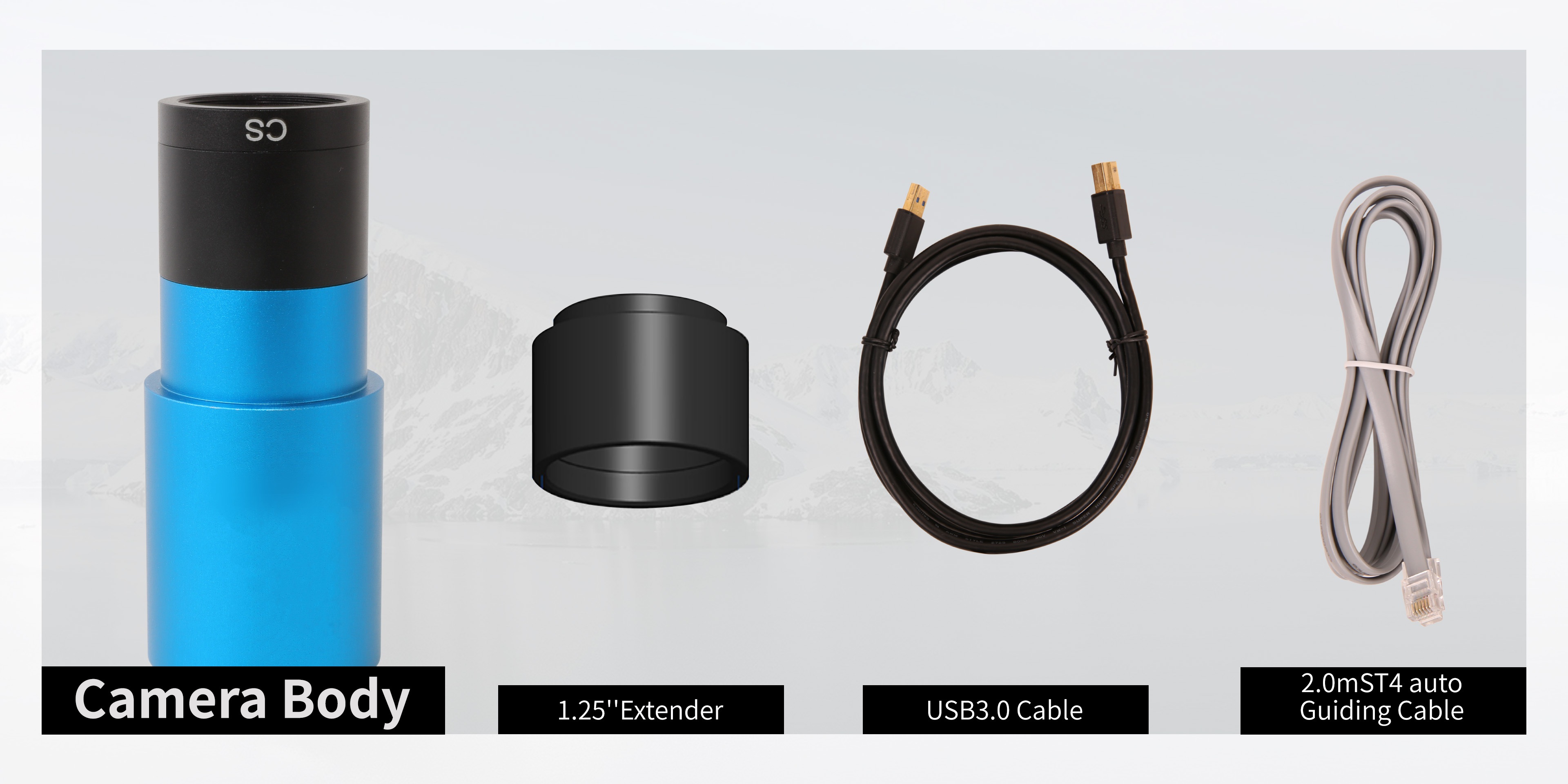

В стандартный комплект входит:

• Корпус фотоаппарата G3M178C × 1
• Кабель для передачи данных USB 3.0 (2 м, Type-A — Type-B) × 1
• Направляющий кабель ST4 (2 м) × 1
• 1,25-дюймовая носовая часть × 1
• Краткое руководство пользователя × 1
