Поставщик
|
Edmund Optics |
|
Артикул
|
42-347 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 174
|
Compliant |
|
Геометрия
|
Spot Light |
|
Совместимый адаптер световода
|
SX: #38-944MX: #66-905 |
|
Тип освещения
|
Fiber Optic Light Guide |
|
Показатель преломления nd - оболочка
|
1.487 |
|
Показатель преломления nd - сердцевина
|
1.581 |
|
Упаковочный коэффициент (%)
|
82% nominal |
|
Диаметр волокна (мкм)
|
50.00 |
|
Рабочая температура (° C)
|
-40 to +107 |
|
Числовая апертура NA
|
0.55 |
|
Длина (дюймы)
|
36.00 |
|
Диаметр (дюймы)
|
0.25 |
|
Минимальный радиус изгиба (мм)
|
38.1 |
|
Угол приема (°)
|
68.00 |
Описание

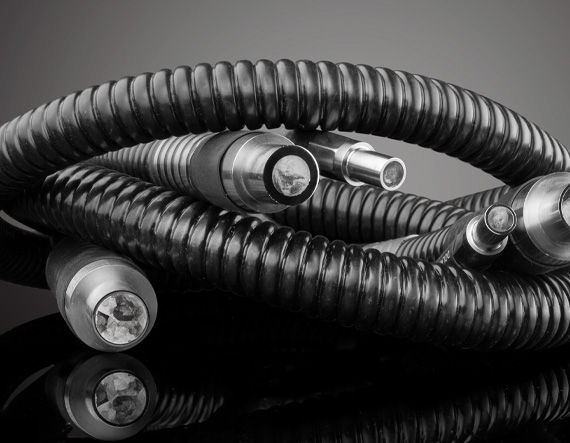

Гибкий оптоволоконный световод 42-347 от Edmund Optics представляет собой светопроводящий кабель диаметром 0,25 дюйма (6,35 мм) и длиной 36 дюймов (914 мм). Световод состоит из множества тонких оптических волокон, заключённых в гибкую защитную оболочку, что обеспечивает эффективную передачу света с минимальными потерями и высокой гибкостью. Он предназначен для подвода света от источника (лампы, светодиода или лазера) к удалённому объекту или для сбора излучения. Благодаря большому диаметру световод эффективно передаёт значительный световой поток. Оболочка защищает волокна от механических повреждений, влаги и изгибов. Световод совместим со стандартными разъёмами и адаптерами, что упрощает его интеграцию в системы освещения. Гибкость позволяет прокладывать его в труднодоступных местах. Он может использоваться в медицинских, промышленных и научных приборах для доставки света. Относительно небольшая длина 36 дюймов удобна для настольных установок и портативных устройств.
Характеристики
- Тип: гибкий оптоволоконный световод
- Диаметр: 0,25 дюйма (6,35 мм)
- Длина: 36 дюймов (914 мм)
- Множество оптических волокон
- Гибкая защитная оболочка
- Высокая эффективность передачи света
- Совместимость со стандартными разъёмами
- Устойчивость к изгибам
Отрасли применения
Гибкий световод 42-347 используется в эндоскопии, медицинской подсветке, промышленной эндоскопии и системах машинного зрения для доставки света в труднодоступные зоны. В лабораторных установках он применяется для подвода излучения от источника к образцу в спектроскопии и микроскопии. В промышленности световод используется в системах контроля, где требуется освещение внутренних полостей или удалённых объектов. Благодаря гибкости и прочности он подходит для роботизированных комплексов. Также используется в осветительных системах для передачи света от лампы к рабочей зоне. Компактная длина удобна для настольных приборов.
Стекловолокно с высоким коэффициентом пропускания в моноспиральной оболочке, покрытой ПВХ; Направляющие ½" в металлическом шланге с ПВХ покрытием. Концы световодов отшлифованы и отполированы с помощью концевых фитингов из нержавеющей стали. Попадает примерно 70% света, теряется 6% на фут. Необходимы адаптеры световода для сопряжения с оптоволоконными осветителями.
Правильный адаптер зависит от диаметра наконечника световода. Для волокон диаметром 1/16" и 1/8" используйте #38-943, для ¼" используйте #38-944, а для 3/8" и ½" используйте #38-946.
