Поставщик
|
Edmund Optics |
|
Артикул
|
39-370 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Not Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 174
|
Compliant |
|
Геометрия
|
Spot Light |
|
Совместимый адаптер световода
|
SX: #38-946MX: #66-908 |
|
Тип освещения
|
Fiber Optic Light Guide |
|
Показатель преломления nd - оболочка
|
1.487 |
|
Показатель преломления nd - сердцевина
|
1.581 |
|
Упаковочный коэффициент (%)
|
82% nominal |
|
Диаметр волокна (мкм)
|
50.00 |
|
Рабочая температура (° C)
|
-40 to +107 |
|
Числовая апертура NA
|
0.55 |
|
Длина (дюймы)
|
36.00 |
|
Диаметр (дюймы)
|
0.50 |
|
Минимальный радиус изгиба (мм)
|
50.8 |
|
Угол приема (°)
|
68.00 |
Описание

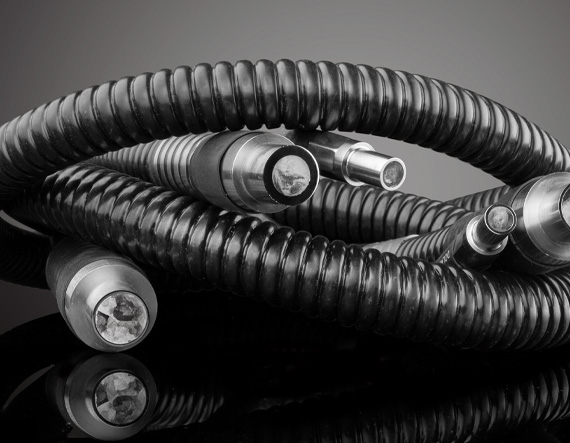

Гибкий оптоволоконный световод, Ø0,50 дюйма, длина 36 дюймов. Гибкий волоконный световод передает свет от источника к удаленной рабочей зоне. Диаметр 0,50 дюйма позволяет переносить значительный световой поток, а длина 36 дюймов дает свободу компоновки. При установке важно соблюдать допустимый радиус изгиба.
При проектировании системы сопоставляют рабочий спектр, апертуру, геометрию пучка, механический интерфейс и требования к точности с параметрами всей установки. Монтаж выполняют в чистой зоне, исключая перекос и чрезмерное усилие. После установки проверяют центрирование, ориентацию, устойчивость фиксации и отсутствие паразитной засветки.
Перед использованием проводят визуальный контроль и сверяют характеристики с документацией. Регулярная очистка совместимыми средствами и аккуратное хранение поддерживают стабильность рабочих параметров. В лазерных системах соблюдают требования безопасности.
Характеристики
- Артикул: 39-370
- Производитель: Edmund Optics
- Наименование: Гибкий оптоволоконный световод, Ø0,50 дюйма, длина 36 дюймов
- Монтаж: совместимое оптическое, волоконное или механическое оборудование
- Эксплуатация: защита поверхностей и соединений от загрязнений
Отрасли применения
Изделие используется в микроскопии, промышленной инспекции, медицинских осветителях, лабораторных источниках света и системах визуализации. Конкретная конфигурация определяется задачей и характеристиками сопрягаемого оборудования.
Стекловолокно с высоким коэффициентом пропускания в моноспиральной оболочке, покрытой ПВХ; Направляющие ½" в металлическом шланге с ПВХ покрытием. Концы световодов отшлифованы и отполированы с помощью концевых фитингов из нержавеющей стали. Попадает примерно 70% света, теряется 6% на фут. Необходимы адаптеры световода для сопряжения с оптоволоконными осветителями.
Правильный адаптер зависит от диаметра наконечника световода. Для волокон диаметром 1/16" и 1/8" используйте #38-943, для ¼" используйте #38-944, а для 3/8" и ½" используйте #38-946.
