Формирующие усилители FAST ComTec CR-200

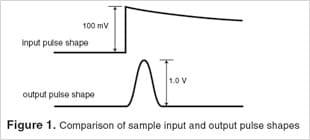

CR-200 – серия одноканальных формирующих усилителей для обработки сигналов зарядочувствительных предусилителей. Модуль преобразует ступенчатый входной сигнал в импульс, форма которого приближена к гауссовой, подавляет часть электронного шума и ускоряет восстановление базовой линии после регистрации события.

В серию входят исполнения с временем формирования от 50 нс до 8 мкс. Короткие интервалы подходят для систем с высокой частотой событий, а более продолжительное формирование позволяет сильнее ограничить полосу пропускания и уменьшить влияние широкополосного шума. Оптимальный вариант выбирают с учётом длительности сигнала детектора, требуемой скорости счёта и шумовых характеристик всего измерительного тракта.

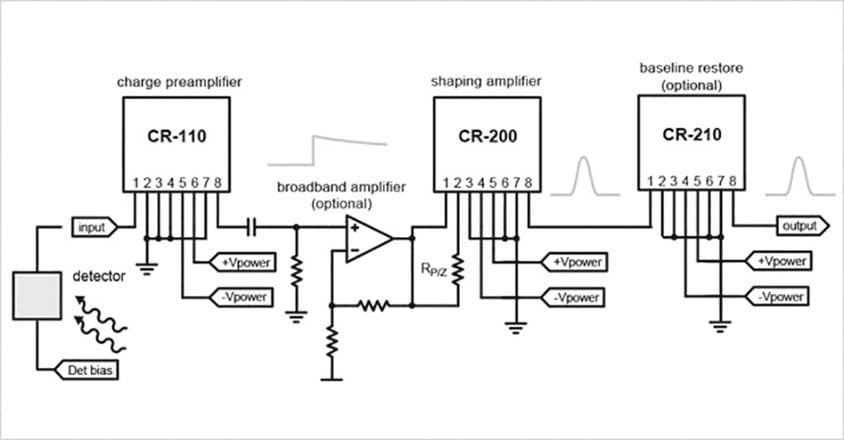

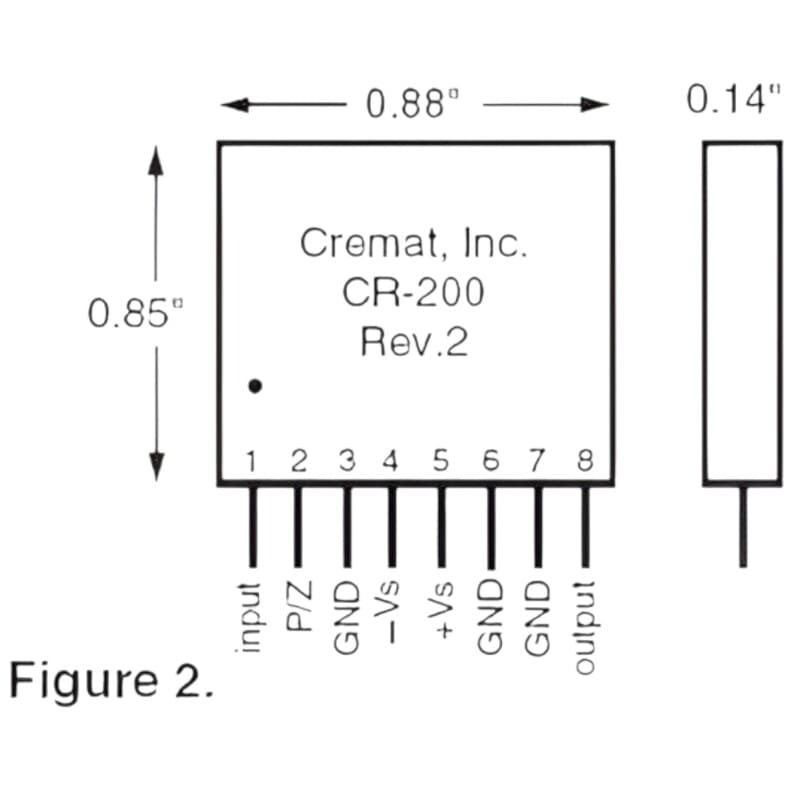

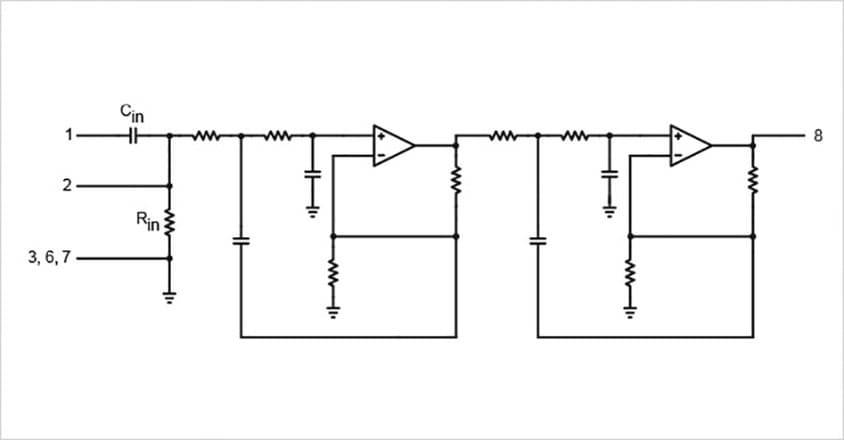

CR-200 выполнен в виде компактного восьмиконтактного SIP-модуля и предназначен для интеграции в собственную электронную схему либо установки на оценочную плату CR-160.

Варианты исполнения

CR-200-50ns – для быстропротекающих процессов

Подходит для коротких сигналов и систем, в которых приоритетом является высокая допустимая частота событий. Коэффициент усиления этой версии составляет ×8.

• Время формирования: 50 нс;
• Ширина импульса FWHM: 120 нс;
• Коэффициент усиления: ×8;
• Входной шум: 115 мкВ RMS;
• Артикул: HY221.

CR-200-100ns – быстрое формирование с усилением ×10

Вариант сочетает короткий выходной импульс со стандартным для серии коэффициентом усиления. Может применяться в быстродействующих спектрометрических трактах.

• Время формирования: 100 нс;
• Ширина импульса FWHM: 240 нс;
• Коэффициент усиления: ×10;
• Входной шум: 90 мкВ RMS;
• Артикул: HY200.

CR-200-250ns – баланс скорости и фильтрации

Промежуточное исполнение для задач, где требуется сохранить высокую скорость обработки и одновременно усилить подавление шумов по сравнению с версиями 50 и 100 нс.

• Время формирования: 250 нс;
• Ширина импульса FWHM: 590 нс;
• Коэффициент усиления: ×10;
• Входной шум: 60 мкВ RMS;
• Артикул: HY201.

CR-200-500ns – универсальное быстродействующее исполнение

Увеличенная длительность обработки способствует снижению входного шума при сохранении сравнительно высокой скорости счёта.

• Время формирования: 500 нс;
• Ширина импульса FWHM: 1,2 мкс;
• Коэффициент усиления: ×10;
• Входной шум: 47 мкВ RMS;
• Артикул: HY211.

CR-200-1µs – универсальный вариант для спектрометрии

Исполнение с временем формирования 1 мкс подходит для широкого круга лабораторных и спектрометрических систем. Оно обеспечивает компромисс между уровнем шума, шириной импульса и допустимой частотой событий.

• Время формирования: 1 мкс;
• Ширина импульса FWHM: 2,4 мкс;
• Коэффициент усиления: ×10;
• Входной шум: 36 мкВ RMS;
• Артикул: HY202.

CR-200-2µs – для более продолжительных сигналов

Версия 2 мкс обеспечивает дополнительное ограничение полосы и может использоваться с детекторами, выходной сигнал которых нельзя эффективно обработать коротким временем формирования.

• Время формирования: 2 мкс;
• Ширина импульса FWHM: 4,7 мкс;
• Коэффициент усиления: ×10;
• Входной шум: 30 мкВ RMS;
• Артикул: HY210.

CR-200-4µs – усиленная фильтрация шумов

Модель рассчитана на сравнительно медленные сигналы и измерительные системы с умеренной частотой событий. Продолжительное формирование позволяет снизить широкополосный шум, но увеличивает вероятность наложения соседних импульсов при высокой загрузке.

• Время формирования: 4 мкс;
• Ширина импульса FWHM: 9,4 мкс;
• Коэффициент усиления: ×10;
• Входной шум: 24 мкВ RMS;
• Артикул: HY203.

CR-200-8µs – минимальная полоса и низкий входной шум

Самое медленное исполнение серии из представленных в карточке. Подходит для продолжительных сигналов и систем с невысокой частотой событий, где приоритетом является снижение шума.

• Время формирования: 8 мкс;
• Ширина импульса FWHM: 19 мкс;
• Коэффициент усиления: ×10;
• Входной шум: 22. мкВ RMS;
• Артикул: HY213

Технические характеристики:

Сравнение исполнений

Общие характеристики
