Описание

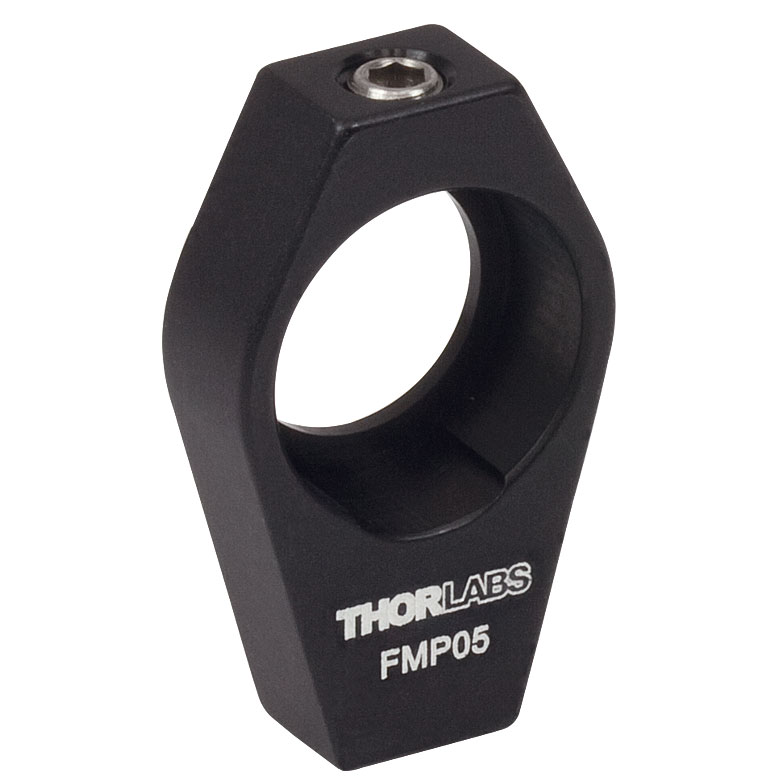

Неподвижный оптический держатель FMP05 предназначен для простого и надёжного крепления оптических элементов диаметром Ø1/2" (примерно 12,7 мм) в случаях, когда не требуется кинематическая юстировка. Корпус держателя имеет двойную расточку (double-bored mounting area), обеспечивающую две стабильные линии контакта с оптикой и хорошую центровку относительно оси системы. Задняя часть оптического элемента опирается на небольшой выступ‑плечо, благодаря чему сохраняется прозрачная апертура, близкая по размеру к реальному диаметру детали и минимизируются затенения и виньетирование. Фиксация оптики осуществляется стопорным винтом с нейлоновым наконечником, который мягко прижимает элемент и снижает риск повреждения покрытия или стекла. В нижней части держателя расположен резьбовой отверстие 8‑32 (или M4 в метрическом варианте), совместимое со стойками Ø1/2", что позволяет легко интегрировать FMP05 в стандартные оптомеханические сборки Thorlabs. Конструкция рассчитана на минимальную допустимую толщину оптики порядка 3,6 мм, при этом сохраняется достаточная жёсткость и устойчивость к вибрациям в лабораторных и производственных условиях.Характеристики
- Тип: неподвижный оптический держатель для зеркал и линз Ø1/2".
- Совместимый диаметр оптики: около 12,5–12,7 мм.
- Минимальная толщина оптики: ~0.14" (3,6 мм).
- Монтаж: резьба 8‑32 (или M4) снизу для установки на стойки Ø1/2".
- Система контакта: двойная расточка для двух линий стабильного контакта.
- Фиксация: стопорный винт с нейлоновым наконечником под шестигранный ключ.
- Материал: алюминиевый корпус с точной механической обработкой.
Отрасли применения
- Лабораторная оптика и фотоника: стационарное крепление зеркал, линз, фильтров и других элементов в оптических трактах.
- Лазерные установки: формирование устойчивых линий отражения и передачи без необходимости частой юстировки.
- Системы машинного зрения и измерительные стенды: надёжная фиксация оптики в промышленных условиях при вибрациях и нагрузках.
- Учебные лаборатории: базовый оптомеханический компонент для демонстрации принципов построения оптических схем.
