Описание

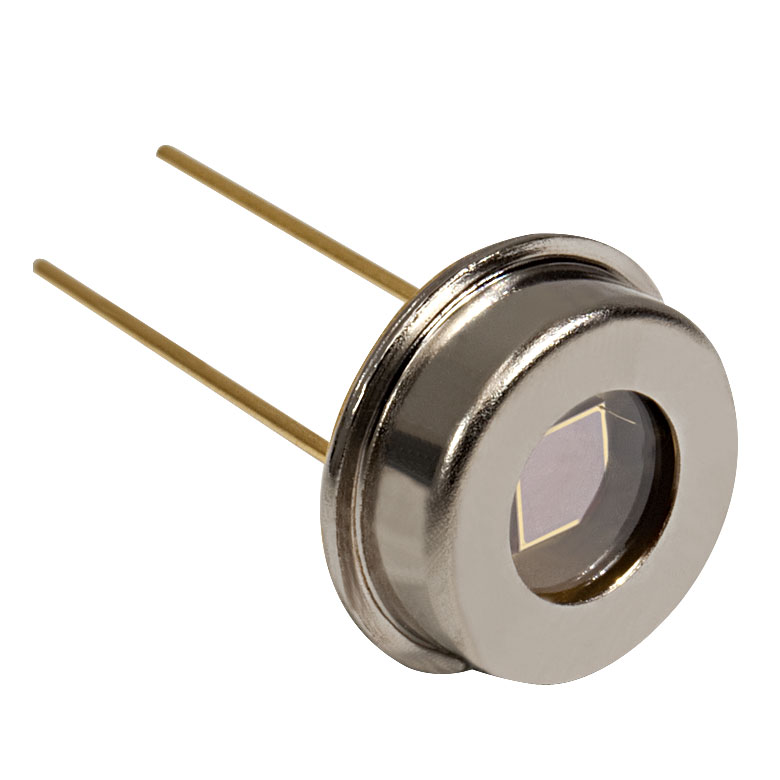

Фотодиод FGAP71 — GaP (фосфид галлия) приёмник излучения в корпусе, предназначенный для точной регистрации света. Фотодиоды на основе фосфида галлия чувствительны к ультрафиолетовому и коротковолновому видимому излучению и не реагируют на ИК-фон. По каталогу это GaP фотодиод, диапазон длин волн: 150 - 550 нм, время нарастания импульса: 1 нс, активная область: 2.2х2.2 мм.
Спектральный диапазон 150 – 550 нм определяет, какие источники можно измерять, а активная область 2.2х2.2 мм влияет на компромисс между собираемым светом и быстродействием: чем больше площадка, тем больше ёмкость диода и тем медленнее его отклик. Время нарастания импульса 1 нс характеризует способность фотодиода воспроизводить быстрые изменения сигнала.
Фотодиод работает как источник фототока, пропорционального падающей мощности. Для получения напряжения используют трансимпедансный усилитель или нагрузочный резистор; для быстрых режимов применяется обратное смещение, снижающее ёмкость перехода. Выводы корпуса необходимо припаивать аккуратно, избегая перегрева и статического разряда.
Корпус позволяет монтировать фотодиод на плату или в держатель; перед активной площадкой можно установить диафрагму, фильтр или собирающую линзу. Не прикасайтесь к окну и не допускайте попадания излучения, превышающего допустимую мощность.
При проектировании установки заранее проверьте посадочные размеры, тип крепления и требуемые аксессуары — держатели, кабели, контроллеры или крепёж. Это исключает необходимость переделок и докупки комплектующих после монтажа.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Артикул FGAP71 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Характеристики
- Артикул: FGAP71
- Производитель: Thorlabs
- Тип изделия: GaP фотодиод
- Диапазон длин волн: 150 - 550 нм
- Время нарастания импульса: 1 нс
- Активная область: 2.2х2.2 мм
- Материал: GaP (фосфид галлия)
Отрасли применения
- Лазерная физика: измерение мощности и мониторинг стабильности излучения.
- Оптическая связь: приёмники в тестовых стендах и макетах.
- Метрология: относительные и абсолютные измерения оптической мощности.
- Приборостроение: встраиваемые сенсоры для оптических приборов.
- Образование: учебные работы по фотоэлектрическим приёмникам.
