Описание

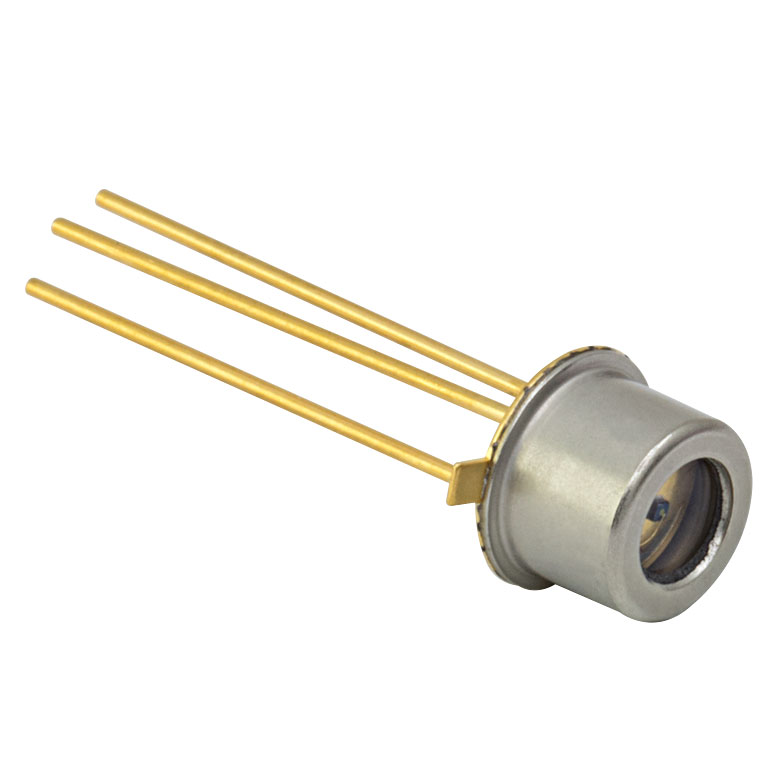

Фотодиод FGA015 — InGaAs приёмник излучения в корпусе, предназначенный для точной регистрации света. InGaAs-фотодиоды чувствительны в ближнем ИК-диапазоне, включая телекоммуникационные окна 1310 и 1550 нм, и обеспечивают высокое быстродействие. По каталогу это InGaAs фотодиод, диапазон длин волн: 800 - 1700 нм, время нарастания импульса: 300 пс, активная область: 150 мкм.
Спектральный диапазон 800 – 1700 нм определяет, какие источники можно измерять, а активная область 150 мкм влияет на компромисс между собираемым светом и быстродействием: чем больше площадка, тем больше ёмкость диода и тем медленнее его отклик. Время нарастания импульса 300 пс характеризует способность фотодиода воспроизводить быстрые изменения сигнала.
Фотодиод работает как источник фототока, пропорционального падающей мощности. Для получения напряжения используют трансимпедансный усилитель или нагрузочный резистор; для быстрых режимов применяется обратное смещение, снижающее ёмкость перехода. Выводы корпуса необходимо припаивать аккуратно, избегая перегрева и статического разряда.
Корпус позволяет монтировать фотодиод на плату или в держатель; перед активной площадкой можно установить диафрагму, фильтр или собирающую линзу. Не прикасайтесь к окну и не допускайте попадания излучения, превышающего допустимую мощность.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Перед использованием изделия FGA015 ознакомьтесь с технической документацией: там приведены чертежи, допустимые режимы работы и рекомендации по установке и обслуживанию.
Характеристики
- Артикул: FGA015
- Производитель: Thorlabs
- Тип изделия: InGaAs фотодиод
- Диапазон длин волн: 800 - 1700 нм
- Время нарастания импульса: 300 пс
- Активная область: 150 мкм
- Материал: InGaAs
Отрасли применения
- Лазерная физика: измерение мощности и мониторинг стабильности излучения.
- Оптическая связь: приёмники в тестовых стендах и макетах.
- Метрология: относительные и абсолютные измерения оптической мощности.
- Приборостроение: встраиваемые сенсоры для оптических приборов.
- Образование: учебные работы по фотоэлектрическим приёмникам.
