Описание

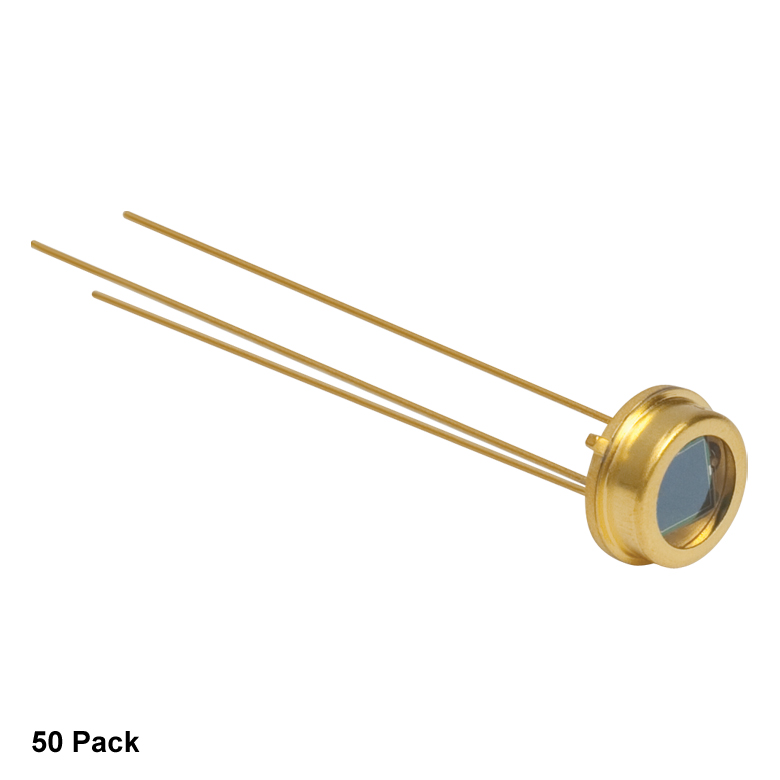

Фотодиод FDS100-P50 — кремниевый (Si) приёмник излучения в корпусе, предназначенный для точной регистрации света. Кремниевые фотодиоды отличаются низким тёмновым током, высокой линейностью и стабильностью, поэтому их применяют в видимом и ближнем ИК-диапазоне. По каталогу это Si фотодиод, диапазон длин волн: 350 - 1100 нм, время нарастания импульса: 10 нс, активная область: 3.6х3.6 мм, 50 шт. Позиция поставляется в упаковке по 50 шт., что удобно при серийной сборке и запасе для замены.
Спектральный диапазон 350 – 1100 нм определяет, какие источники можно измерять, а активная область 3.6х3.6 мм влияет на компромисс между собираемым светом и быстродействием: чем больше площадка, тем больше ёмкость диода и тем медленнее его отклик. Время нарастания импульса 10 нс характеризует способность фотодиода воспроизводить быстрые изменения сигнала.
Фотодиод работает как источник фототока, пропорционального падающей мощности. Для получения напряжения используют трансимпедансный усилитель или нагрузочный резистор; для быстрых режимов применяется обратное смещение, снижающее ёмкость перехода. Выводы корпуса необходимо припаивать аккуратно, избегая перегрева и статического разряда.
Корпус позволяет монтировать фотодиод на плату или в держатель; перед активной площадкой можно установить диафрагму, фильтр или собирающую линзу. Не прикасайтесь к окну и не допускайте попадания излучения, превышающего допустимую мощность.
Изделие рассчитано на многократную сборку и разборку установки; при монтаже затягивайте крепёж умеренным усилием, следите за чистотой посадочных поверхностей и соблюдайте требования безопасности, применимые к данному типу оборудования.
Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.
Перед использованием изделия FDS100-P50 ознакомьтесь с технической документацией: там приведены чертежи, допустимые режимы работы и рекомендации по установке и обслуживанию.
Характеристики
- Артикул: FDS100-P50
- Производитель: Thorlabs
- Тип изделия: Si фотодиод
- Диапазон длин волн: 350 - 1100 нм
- Время нарастания импульса: 10 нс
- Активная область: 3.6х3.6 мм
- Количество в упаковке: 50 шт.
- Материал: кремниевый (Si)
Отрасли применения
- Лазерная физика: измерение мощности и мониторинг стабильности излучения.
- Оптическая связь: приёмники в тестовых стендах и макетах.
- Метрология: относительные и абсолютные измерения оптической мощности.
- Приборостроение: встраиваемые сенсоры для оптических приборов.
- Образование: учебные работы по фотоэлектрическим приёмникам.
