Описание

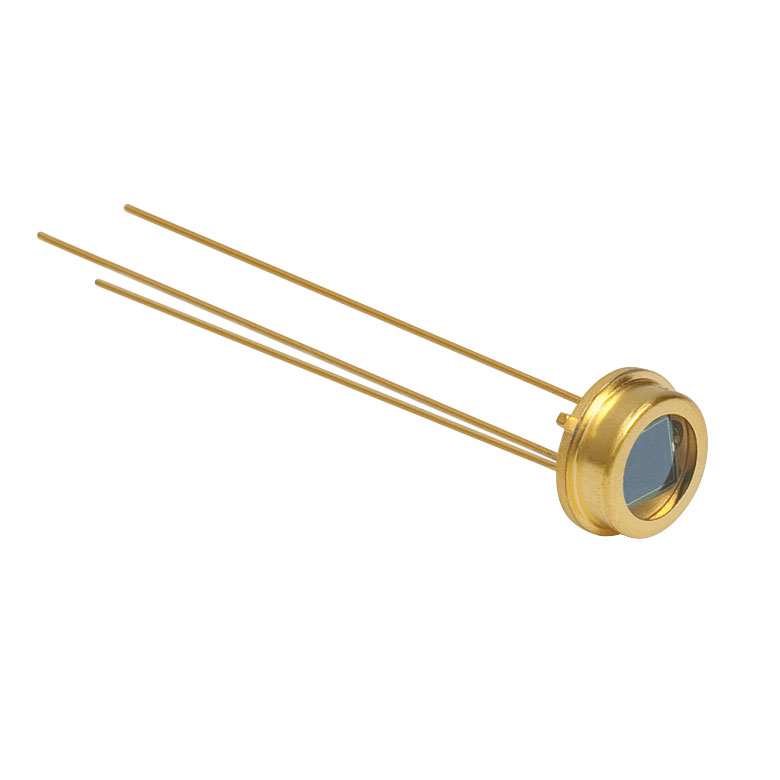

Фотодиод FDS100-CAL — кремниевый (Si) приёмник излучения в корпусе, предназначенный для точной регистрации света. Кремниевые фотодиоды отличаются низким тёмновым током, высокой линейностью и стабильностью, поэтому их применяют в видимом и ближнем ИК-диапазоне. По каталогу это калиброванный Si фотодиод, диапазон длин волн: 350 - 1100 нм, активная область: 3.6 x 3.6 мм. Калибровка предоставляет данные о фактической спектральной чувствительности конкретного экземпляра, что позволяет измерять абсолютную оптическую мощность.
Спектральный диапазон 350 – 1100 нм определяет, какие источники можно измерять, а активная область 3.6 x 3.6 мм влияет на компромисс между собираемым светом и быстродействием: чем больше площадка, тем больше ёмкость диода и тем медленнее его отклик. Время нарастания импульса характеризует способность фотодиода воспроизводить быстрые изменения сигнала.
Фотодиод работает как источник фототока, пропорционального падающей мощности. Для получения напряжения используют трансимпедансный усилитель или нагрузочный резистор; для быстрых режимов применяется обратное смещение, снижающее ёмкость перехода. Выводы корпуса необходимо припаивать аккуратно, избегая перегрева и статического разряда.
Корпус позволяет монтировать фотодиод на плату или в держатель; перед активной площадкой можно установить диафрагму, фильтр или собирающую линзу. Не прикасайтесь к окну и не допускайте попадания излучения, превышающего допустимую мощность.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.
Перед использованием изделия FDS100-CAL ознакомьтесь с технической документацией: там приведены чертежи, допустимые режимы работы и рекомендации по установке и обслуживанию.
Характеристики
- Артикул: FDS100-CAL
- Производитель: Thorlabs
- Тип изделия: Калиброванный Si фотодиод
- Диапазон длин волн: 350 - 1100 нм
- Активная область: 3.6 x 3.6 мм
- Материал: кремниевый (Si)
Отрасли применения
- Лазерная физика: измерение мощности и мониторинг стабильности излучения.
- Оптическая связь: приёмники в тестовых стендах и макетах.
- Метрология: относительные и абсолютные измерения оптической мощности.
- Приборостроение: встраиваемые сенсоры для оптических приборов.
- Образование: учебные работы по фотоэлектрическим приёмникам.
