Описание

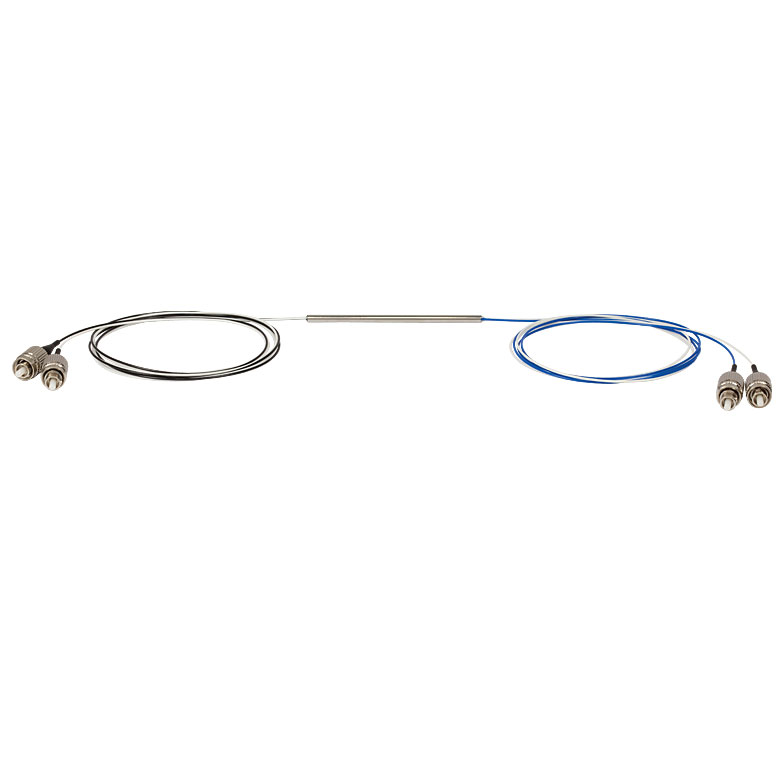

Оптоволоконный разветвитель FC1064-90B-FC, схема 2×2, диапазон 1064 ± 15 нм, деление мощности 90:10, разъемы FC/PC. Оптоволоконный разветвитель 2×2 распределяет входную оптическую мощность между выходными волокнами в установленной пропорции 90:10. Исполнение для 1064 нм рассчитано на узкополосную работу вокруг указанной длины волны, а FC/PC-коннекторы упрощают подключение к совместимому оборудованию. Такое распределение позволяет направить основную часть сигнала в рабочий канал и меньшую часть — на мониторинг или вспомогательное измерение.
При проектировании оптического узла учитывают механический интерфейс, поперечный размер светового пучка, рабочую длину волны, качество юстировки и допустимую мощность излучения. Монтаж выполняют в чистой зоне: рабочие поверхности не касаются руками, а фиксацию проводят без перекоса и точечных нагрузок. После установки проверяют положение относительно оптической оси и отсутствие паразитного рассеяния.
Корректно подобранный компонент помогает сохранить расчетные характеристики прибора и уменьшить необходимость последующей коррекции схемы. Перед применением следует сопоставить приведенные параметры с требованиями конкретной установки, условиями окружающей среды и документацией на сопрягаемые узлы.
Характеристики
- Артикул: FC1064-90B-FC
- Производитель: Thorlabs
- Наименование: Оптоволоконный разветвитель FC1064-90B-FC, схема 2×2, диапазон 1064 ± 15 нм, деление мощности 90:10, разъемы FC/PC
- Параметры: схема 2×2, диапазон 1064 ± 15 нм, деление мощности 90:10, разъемы FC/PC
- Монтаж: совместимый держатель или оптическая механика
- Обращение: рабочие поверхности защищают от загрязнений и царапин
Отрасли применения
Разветвитель применяется в волоконных лазерных системах, мониторинге мощности, интерферометрии, измерительных комплексах и оптической связи. Он полезен при построении схем с контрольным каналом, параллельной подачей сигнала или распределением излучения между приборами. Выбор определяется диапазоном длин волн, требуемой точностью, способом крепления и особенностями всей оптической системы.
Разветвители для работы в районе 1064 нм используют оптоволокна HI1060 или HI1060 FLEX с низким уровнем потерь на изгибах. Волокна HI1060 обладают диаметром сердцевины Ø5.3 мкм и числовой апертурой – 0.14 NA, волокна HI1060 FLEX - Ø3.4 мкм и 0.22 NA.
