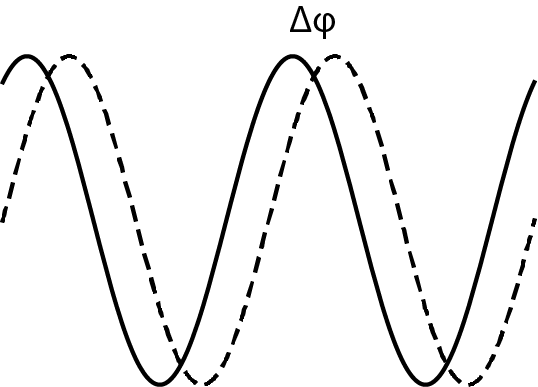

QUBIG предлагает фазовращатели с большой спектральной полосой пропускания, очень низкими вносимыми потерями, высоким оптическим качеством и порогами повреждения, которые обеспечивают широкий спектр применений, таких как: лазерная стабилизация частоты (внутрирезонаторная), интерферометрия, широкополосная фазовая модуляция, оптические дипольные ловушки в системах на основе квантовой технологии.
|
|
|
Особенности: - Пропускная способность: до 500 МГц; - Широкополосное просветляющее покрытие; - Средний коэффициент отражения покрытия <1%; - Модели для высокой оптической мощности; - Стандартный большой размер апертуры для удобной юстировки; - Демпфированные (смягченные) пьезо- и акустические резонансы. |
Применения: - Интерферометрия; - Модуляция добротности; - Лазерная стабилизация частоты (внутрирезонаторная); - Контроль интенсивности (Mach-Zehnder); - Широкополосная фазовая модуляция. |
Модели фазовращателей QUBIG:
|
Диапазон |
УФ 200 – 400 нм |
Видимый 370 – 650 нм |
Ближний ИК 630 – 1100 нм |
Коротковолновый ИК 1.0 - 1.7 мкм |
Средний ИК 3 – 7 мкм |
Длинноволновый ИК 7 – 12 мкм |
|
Модели |
PS - UV |
PS - VIS |
PS - NIR |
PS - SWIR |
PS - MWIR |
PS - LWIR |
Фазовращатели PS-UV (200-400 нм):
|
|
PS2D - UV |
PS3D - BC |
|
Пропускная способность |
~10 Гц … > 200 МГц |
~10 Гц … > 100 МГц |
|
Защита от отражения |
Просветляющее покрытие |
Срез Брюстера |
|
Смещение луча |
- |
- |
|
Количество кристаллов |
1 |
2 |
|
Отражение |
< 1% |
< 0.1 % |
|
Апертура (мм2) |
2x2 |
3x3 |
|
Полуволновое напряжение (В) |
230 +/- 10% @ 300 нм |
400 +/- 10% @ 313 нм |
|
Размеры (мм3) |
40x40x40 |
43x30x25 |
Фазовращатели PS-VIS (370-650 нм)
|
|
PS3M - VIS |
PS2.5M - BC |
|
Пропускная способность |
DC ... >200 МГц |
DC ... >200 МГц |
|
Защита от отражения |
Просветляюзщее покрытие |
Срез Брюстера |
|
Смещение луча |
- |
- |
|
Количество кристаллов |
1 |
2 |
|
Отражение |
< 0.5 % |
< 0.1 % |
|
Апертура (мм2) |
3x3 |
2.5x2.5 |
|
Полуволновое напряжение (В) |
240 +/- 10% @ 532nm |
320 +/- 10% @ 532 нм |
|
Размеры (мм3) |
40x40x40 |
43x30x25 |
Фазовращатели PS–NIR (630-1100 нм)
|
|
PS3L - NIR |
PS2L - BC |
|
Пропускная способность |
DC ... >200 МГц |
DC ... >100 МГц |
|
Защита от отражения |
Просветялющее покрытие |
Срез Брюстера |
|
Смещение луча |
- |
- |
|
Количество кристаллов |
1 |
2 |
|
Отражение |
< 1 % |
< 0.1 % |
|
Апертура (мм2) |
3x3 |
2x2 |
|
Полуволновое напряжение (В) |
350 +/- 10% @ 1064 нм |
570 +/- 10% @ 1064 нм |
|
Размеры (мм3) |
40x40x40 |
43x30x25 |
Фазовращатели PS – SWIR (1-3 мкм)
|
|
PS3L - SWIR |
PS2L - BC |
|
Пропускная способность |
DC ... >200 МГц |
DC ... >100 МГц |
|
Защита от отражения |
АО-покрытие |
Срез Брюстера |
|
Смещение луча |
- |
- |
|
Количество кристаллов |
1 |
2 |
|
Отражение |
< 1 % |
< 0.1 % |
|
Апертура (мм2) |
3x3 |
2x2 |
|
Полуволновое напряжение (В) |
520 +/- 10% @ 1.55 мкм |
850 +/- 10% @ 1.55 мкм |
|
Размеры (мм3) |
40x40x40 |
43x30x25 |
Дополнительные опции:
|
|
1) Контроль температуры для активного охлаждения моделей большой мощности и дополнительной стабилизации параметров. |
 | 2) Дополнительное специальное просветляющее покрытие с отражением <0.05% для выбранной длины волны. |
|
|
3) Пятикоординатная подвижка для точной центрировки модулятора с осью излучения лазера. |
 | 4) Плавающие электроды: дифференциальное напряжение, два радиочастотных входа (SMA), доступна опция HV (High Voltage) |
