Описание

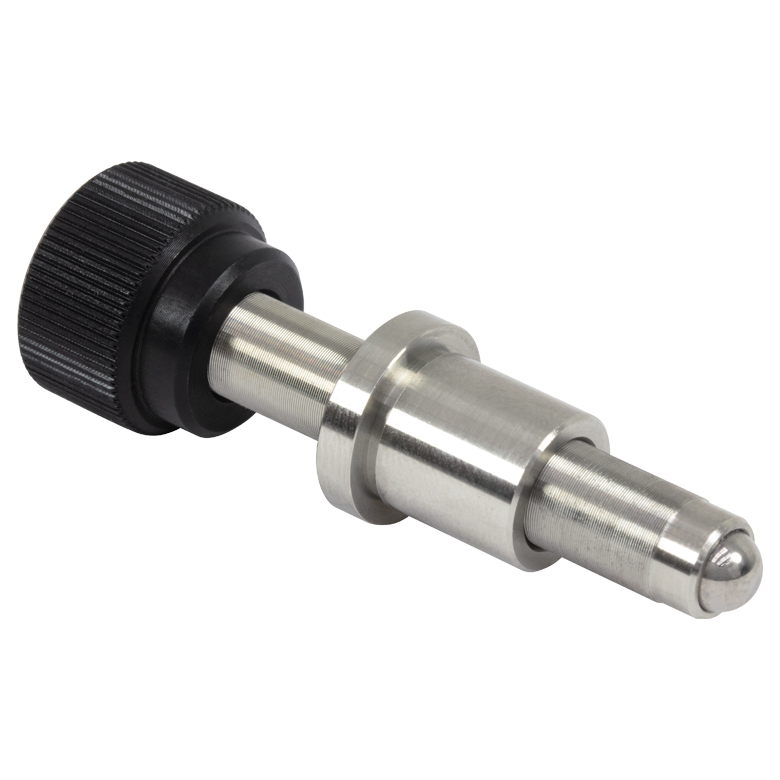

Юстировочный винт F25ES050 — деталь с мелкой резьбой для тонкой регулировки положения оптических держателей и подвижных узлов. По каталогу это согласованная пара винт/втулка с резьбой 1/4"-170, длина: 1.85". Резьба 1/4"-170 имеет малый шаг, поэтому один оборот винта смещает подвижную часть на малую величину, и точность юстировки существенно возрастает по сравнению с обычным крепёжным винтом.
Длина 1.85" выбирается под конкретный держатель: слишком короткий винт не достанет до упора, а слишком длинный будет мешать. Внутренний шестигранник позволяет вращать винт ключом, а установка съёмной ручки даёт возможность вращать его пальцами без инструмента. Винты изготовлены с высокой точностью и гладкой поверхностью для плавного хода и минимального люфта.
Для длительной стабильности после юстировки затягивайте стопорный элемент — стопорное кольцо или контргайку — не перекручивая винт. Не смазывайте резьбу составами, которые могут стекать на оптику, и следите, чтобы стружка и пыль не попадали в резьбовое соединение.
Изделие рассчитано на многократную сборку и разборку установки; при монтаже затягивайте крепёж умеренным усилием, следите за чистотой посадочных поверхностей и соблюдайте требования безопасности, применимые к данному типу оборудования.
В процессе эксплуатации периодически проверяйте затяжку крепежа и состояние рабочих поверхностей. При работе с оптическим излучением соблюдайте меры лазерной безопасности: используйте защитные очки, ограждения и ловушки пучка, не допускайте случайных отражений.
При подборе изделия F25ES050 учитывайте условия эксплуатации — рабочий диапазон, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы.
Характеристики
- Артикул: F25ES050
- Производитель: Thorlabs
- Тип изделия: Согласованная пара винт/втулка с резьбой 1/4"-170
- Длина: 1.85"
- Тип: регулировочный винт с малым шагом резьбы
Отрасли применения
- Оптическое приборостроение: тонкая юстировка зеркал и линз в держателях.
- Лазерная физика: настройка резонаторов и интерферометров.
- Научные лаборатории: замена и ремонт регулировочных винтов оптомеханики.
- Микроскопия: подстройка положения оптических элементов.
- Образование: практикумы по юстировке оптических схем.
