Поставщик
|
Edmund Optics |
|
Артикул
|
63-761 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием), объективы ик диапазона |
|
Рабочий диапазон объектива
|
ИК диапазон |
|
Фокусное расстояние объектива
|
8 мм |
|
Числовая апертура
|
f/2.5 |
|
Серия объектива
|
HEO |
|
Крепление
|
M12 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 181
|
Not Compliant |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
184.6mm - 25.9° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
4 |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Тип
|
M12 Imaging Lens |
|
Разрешение по оси
|
145 lp/mm @ 20% Contrast |
|
Внешний диаметр (мм)
|
14.0 |
|
Количество элементов (групп)
|
6 (5) |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Максимальное поле изображения (мм)
|
10.00 |
|
Длина (мм)
|
15.00 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
249.6mm - 34.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
341.7mm - 46.1° |
|
Искажение (%)
|
10 (Diagonal @ Full Field) |
|
Максимальный формат сенсора
|
1/2" |
|
Рабочее расстояние (мм)
|
400 - &infin |
|
Апертура (f / #)
|
f/2.5 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
341.7mm - 46.1° |
|
Стиль
|
NIR |
|
Фокусное расстояние FL (мм)
|
8.00 |
Описание

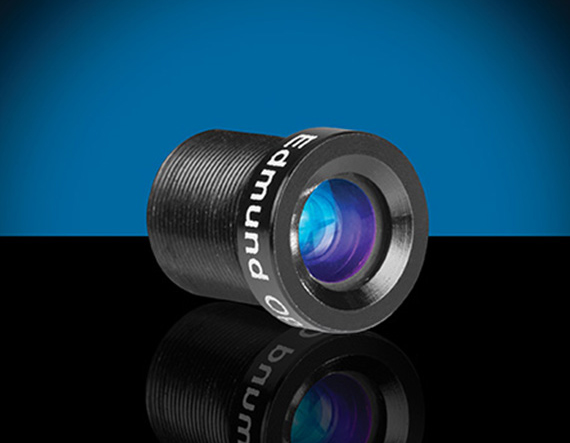

Объектив HEO серии артикула 63-761 от Edmund Optics предназначен для работы в ближнем инфракрасном диапазоне (обычно 700–1100 нм) и имеет фокусное расстояние 8 мм при апертуре f/2.5. Крепление M12 (S-Mount) обеспечивает совместимость с миниатюрными камерами машинного зрения. Оптическая схема оптимизирована для достижения высокого разрешения и контраста при использовании с КМОП-сенсорами, чувствительными в ближнем ИК. Объектив имеет компактный металлический корпус, устойчивый к вибрациям, и фиксированную диафрагму f/2.5, обеспечивающую хорошую светосилу при сохранении компактных размеров. Просветляющее покрытие всех линз сводит к минимуму потери в рабочем спектре. Угол обзора составляет около 40–50 градусов на сенсоре 1/2.5 дюйма. Объектив идеально подходит для систем ночного видения, контроля в условиях слабой освещенности и для приложений, где требуется детектирование в ближнем ИК. Изделие поставляется с защитными колпачками.
Характеристики
Тип: объектив HEO серии. Фокусное расстояние: 8,0 мм. Апертура: f/2.5 (фиксированная). Крепление: M12 (S-Mount). Рабочий спектральный диапазон: 700–1100 нм. Формат сенсора: до 1/2.5″. Угол обзора: ~45° по диагонали. Мин. рабочее расстояние: 0,1 м. Дисторсия: <1%. Материал корпуса: металл. Вес: ~15 г. Рабочая температура: -20°C до +70°C.
Отрасли применения
Объектив 63-761 применяется в камерах ночного видения и системах видеонаблюдения, работающих в ближнем ИК диапазоне. В промышленной сортировке он используется для распознавания материалов по их ИК-отражению. В биомедицинских приборах служит объективом для флуоресцентной визуализации в ближнем ИК. Также востребован в системах безопасности и робототехнике.
