Описание

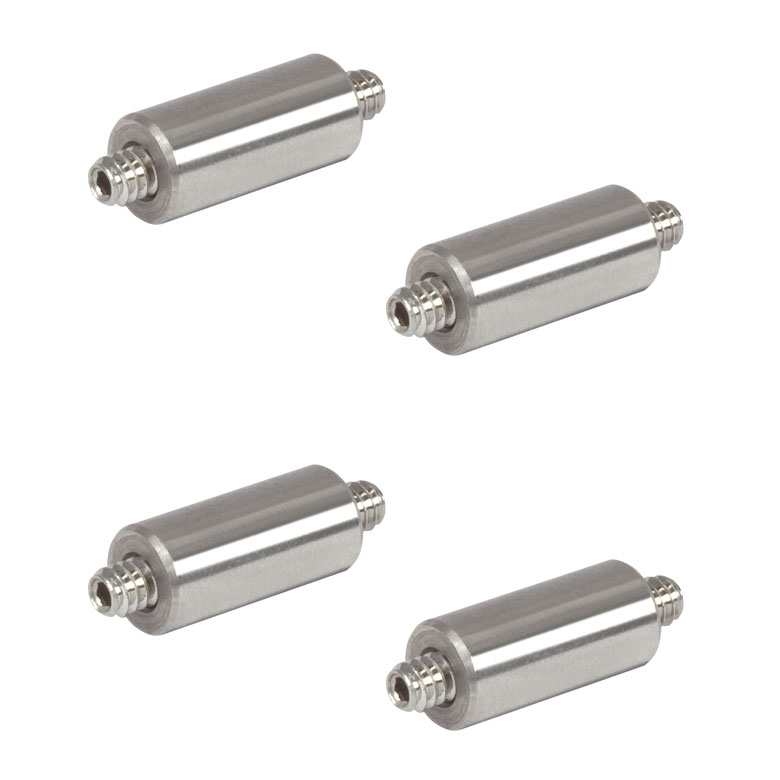

Стержень ER05-P4 — базовый элемент каркасных систем, определяющий положение и соосность оптических компонентов. По каталогу это набор стержней для каркасных систем, длина: 1/2" (12.7 мм), диаметр: 6 мм, 4 шт. Стержни диаметром 6 мм подходят для каркасных систем 16 мм и мини-каркасов, в которых элементы скрепляются по четырём стержням.
Длина 1/2" (12.7 мм) выбирается в зависимости от расстояния между модулями каркаса: короткие стержни собирают компактные узлы, длинные позволяют вытянуть систему по оси. Стержни изготовлены из нержавеющей стали с высокой прямолинейностью и точным диаметром, поэтому элементы скользят по ним свободно и фиксируются винтом без перекосов.
Для получения жёсткой конструкции используйте четыре стержня, а положение элементов фиксируйте стопорными кольцами или винтами. Не прилагайте чрезмерных усилий при затяжке, чтобы не деформировать стержень и не повредить посадочные отверстия.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.
Артикул ER05-P4 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Характеристики
- Артикул: ER05-P4
- Производитель: Thorlabs
- Тип изделия: Набор стержней для каркасных систем
- Длина: 1/2" (12.7 мм)
- Диаметр: 6 мм
- Количество в наборе: 4 шт.
- Назначение: стержни для каркасных систем
Отрасли применения
- Оптическое приборостроение: сборка компактных каркасных модулей.
- Микроскопия: построение модульных оптических трактов.
- Лазерная физика: соосное расположение линз, зеркал и фильтров.
- Волоконная оптика: коллиматоры и держатели на общей оси.
- Образование: учебные каркасные установки.
