Поставщик
|
Edmund Optics |
|
Артикул
|
68-086 |
|
Типы изделий
|
камеры |
|
Тип камеры
|
научные |
|
Тип сенсора
|
CMOS |
|
Тип затвора
|
Rolling |
|
Тип матрицы
|
цветная |
|
Интерфейс
|
USB2.0 |
|
Крепление
|
C-Mount |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Видео выход
|
USB 2.0 |
|
Тип затвора
|
Rolling |
|
Тип датчика
|
Progressive Scan CMOS |
|
Синхронизация
|
Internal or Via Software |
|
Зона чувствительности, Г x В (мм)
|
6.41 x 4.59 |
|
Размер пикселя, Г x В (мкм)
|
1.67 x 1.67 |
|
Глубина пикселей
|
8-bit |
|
Монтажная резьба
|
¼-20 Adapter Plate #59-473 (Not Included) |
|
Крепление
|
C-Mount |
|
Производитель
|
EO |
|
Устройство обработки изображений
|
ON Semi MT9J003 |
|
Частота кадров (кадров в секунду)
|
3.00 |
|
Размеры (мм)
|
34 x 32 x 27.4 |
|
Тип
|
Color Camera |
|
Пиксели (Г x В)
|
3,840 x 2,748 |
|
Разрешение (мегапиксели)
|
10.50 |
|
Формат сенсора камеры
|
1/2" |
|
Номер модели
|
EO-10012C |

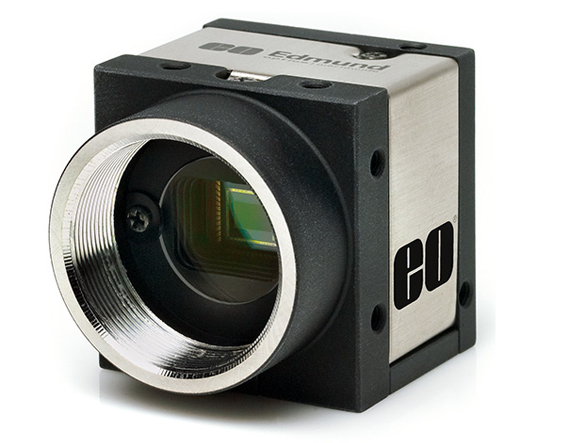

Описание
Цифровая камера для регистрации изображения Цветная камера, тип сенсора: CMOS с прогрессивной разверткой, модель: EO-10012C, USB 2.0, формат сенсора: 1/2", разрешение: 10.50 Мп, крепление: C-Mount применяется как самостоятельный элемент в оптической или измерительной сборке. Артикул 68-086 позволяет отличить данную конфигурацию от соседних вариантов, у которых могут быть иные оптические или механические параметры.
Камера преобразует освещённость на матрице в цифровое изображение для просмотра, хранения и обработки. Тип матрицы и её формат определяют геометрию поля зрения совместно с объективом, а интерфейс передачи данных влияет на доступную частоту кадров и требования к кабельной инфраструктуре.
В вариантах с интерфейсом USB пропускная способность и питание должны соответствовать требованиям камеры; частота кадров зависит в том числе от режима чтения матрицы и объёма данных.
Матрица CMOS считывает изображение электронным способом; формат считывания, экспозиция и шумы определяют результат при коротких выдержках и съёмке быстро движущихся деталей.
Характеристики
- Артикул изделия: 68-086.
- Назначение и исполнение: Цветная камера, тип сенсора: CMOS с прогрессивной разверткой, модель: EO-10012C, USB 2.0, формат сенсора: 1/2", разрешение: 10.50 Мп, крепление: C-Mount.
- Разрешение: 10.50 Мп.
- Формат матрицы: 1/2".
- тип сенсора: CMOS с прогрессивной разверткой.
- модель: EO-10012C.
- USB 2.0.
- формат сенсора: 1/2".
- крепление: C-Mount.
Для внедрения проверяют совместимость интерфейса с хост-компьютером, доступные режимы экспозиции, источник синхронизации и программный драйвер. Цветное исполнение требует учитывать спектр подсветки и баланс белого; при ближнем ИК-диапазоне необходимо отдельно оценить реальную спектральную чувствительность датчика и оптические фильтры.
При сборке рабочей станции обязательно рассчитывают оптическое поле зрения по фокусному расстоянию объектива и размеру матрицы, затем проверяют скорость считывания и возможность синхронизации с технологическим процессом.
Отрасли применения
- Контроль качества: контроль наблюдаемых параметров в ходе наладки, обслуживания или периодической калибровки системы.
- автоматизация сборки: использование изделия в контролируемом оптическом тракте, где требуется согласование параметров измерительного сигнала и геометрии установки.
- роботизированный захват: интеграция компонента в технологическое оборудование с подбором монтажных интерфейсов и условий эксплуатации.
- лабораторная визуализация: проверка измерительной схемы на конкретных образцах с фиксацией настроек и воспроизводимых результатов.
- анализ движения и регистрация технологических процессов.: оснащение лабораторного стенда с учётом требуемого положения оптических или механических элементов.
При выборе конкретного исполнения необходимо соотнести параметры тип сенсора: CMOS с прогрессивной разверткой; модель: EO-10012C; USB 2.0; формат сенсора: 1/2"; разрешение: 10.50 Мп; крепление: C-Mount с требуемым полем, спектральной областью или посадочным размером установки. Значения, не приведённые в исходных данных, включая предельные нагрузки и показатели точности, не следует считать подтверждёнными без индивидуального паспорта.
