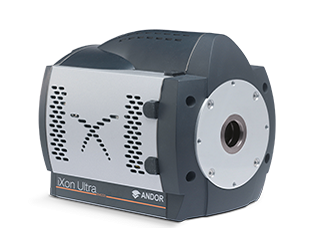

iXon Ultra 888 самая быстрая в мире EMCCD камера с мегапиксельным разрешением и обратной засветкой, обладающая чувствительностью на уровне одиночных фотонов, высокой частотой кадров и широким полем обзора. Скорость считывания пикселей достигает 30 МГц, при этом использование режима кадрирования (Crop Mode) может увеличить частоту кадров до 93 к/с при выделении массива 512 x 512, и 697 к/с при выделении массива 128 x 128 пикселей.
При разрешении сенсора 1024 x 1024 пикселей размером 13 мкм представленная камера с широким полем обзора и высокой скоростью передачи данных идеально подходит для визуализации живых клеток, микроскопии сверхвысокого разрешения, детектировании одиночных молекул, задач астрономии с высоким разрешение по времени.
Дополнительно iXon Ultra 888 оснащена USB3.0 интерфейсом с высокой пропускной способностью, портом вывода Camera Link для прямого доступа к данным для осуществления обработки в режиме реального времени. Камера может работать в режиме стандартной ПЗС камерой с низким уровнем шума.
Основные особенности:
- Частота кадров 26 к/с при разрешении 1024 x 1024 (30 МГц)
- Поле обзора больше в 2.6 раз, чем в 897 модели
- Режим кадрирования с привязкой к центральной области изображения (сверхвысокое разрешение при частоте кадров 697 к/с)
- Чувствительность матрицы на уровне одиночных фотонов

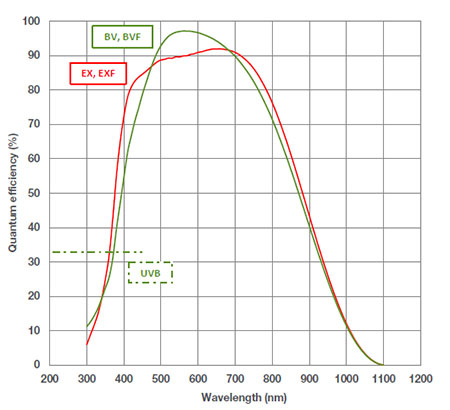

- Высокая квантовой эффективности в широком спектральном диапазоне
- Термоэлектрическое охлаждение до -95 °C
Технические параметры EMCCD камеры iXon Ultra 888:
|
Параметр |
Значение |
|
Размер сенсора |
1024 x 1024 |
|
Размер пикселей |
13 x 13 мкм |
|
Площадь кадра |
13.3 x 13.3 мм |
|
Емкость пикселя активной области |
80,000 e- |
|
Максимальная скорость считывания |
30 МГц |
|
Частота кадров |
26 - 9690 к/с |
|
Шум считывания |
<1 e- с EM усилением |
|
Квантовая эффективность (макс.) |
> 90% |
Основные характеристики и преимущества EMCCD камеры iXon Ultra 888:
|
Характеристика камеры |
Описание |
|
Повышение скорости считывания до 30 МГЦ |
Увеличение частоты кадров до 26 к/с (полный кадр); 93 к/с при выделении массива 512 x 512 |
|
Сенсор: 13.3 x 13.3 мм |
Самое широкое поле обзора среди EMCCD камер |
|
Режим кадрирования с выделением центральной области изображения |
Продолжительная съемка с максимально достижимой частотой кадров с использованием ROI* (region of interest) – настройка на центральную область изображения. (# 251 к/с при выделении области 256 x 256). |
|
Первая EMCCD камера с интерфейсом USB 3.0 |
Легкое подключение. |
|
Технология EX2 |
Высокая квантовой эффективности в широком спектральном диапазоне, по сравнению со стандартными сенсорами с обратной засветкой. |
|
Термоэлектрическое охлаждение до -90°C |
Понижение уровня шума темнового тока |
|
Функция RealGain™ |
Выбор коэффициента усиления EMCCD непосредственно по линейной и количественной шкале. |
|
Функция Fringe Suppression (дополнительно) |
Устранение интерференционных эффектов |
|
OptAcquire™ интерфейс |
Легкая оптимизация iXon для широкого спектра различных применений. |
|
Функция Count Convert |
Сбор и предоставление данных в единицах электронов или падающих фотонов. Просмотр и обработка данных в реальном времени или после завершения измерений. |
|
Технология EMCAL™ |
Метод автоматической рекалибровки шкалы EM-усиления; процесс инициируется самим пользователем. |
|
Технология iCam |
Быстрое переключение времени экспозиции обеспечивает высокое качество съемки. |
|
Минимизация ложного заряда** |
Уникальная схема синхронизации, позволяющая минимизировать число такт-индуцированных зарядов. |
|
Технология UltraVac™ |
Важно для поддержания вакуума, беспрецедентного уровня охлаждения и высокого уровня квантовой эффективности (QE) сенсора. Гарантия на вакуумную технологию: 7 лет. |
|
Фильтр такт-индуцированных зарядов |
Алгоритм фильтрации такт-индуцированных зарядов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
Прямой доступ к данным |
Порт Camera Link позволяет пользователю осуществлять обработку данных в режиме реального времени |
|
Режим счета фотонов |
Устранение мультипликативных шумов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
Стабильность коэффициента EM-усиления и коррекция данных с учетом смещения темнового уровня матрицы |
Важно для количественных динамических измерений. |
|
ПЗС режим с низким уровнем шумов |
‘2 в 1’. Использование в качестве EMCCD для съемки с высокой чувствительностью и скоростью, или в качестве стандартной ПЗС камеры для продолжительных измерений. |
* ROI (Region of Interest) - область интереса. Функция позволяет настроить области на изображении, запись которых постоянно ведется с разным разрешением.
** Такт-индуцированный или ложный заряд образуется в результате процесса ударной ионизации.
Все модели серии iXon обладают чувствительностью на уровне одиночных фотонов и квантовой эффективностью более 90%, что делает их непревзойденными в области регистрации изображений при низкой освещенности.
Камеры iXon Ultra 888: Самые быстрые в мире EMCCD камеры с высоким разрешением и обратной подсветкой.
Камеры iXon Ultra 897: Самая популярная EMCCD камера Andor. Значительное повышение скорости считывания позволяет достигнуть нового предела временного разрешения.
Камеры iXon 860: Разработаны для регистрации изображений c частотой более 500 к/с при низком уровне освещенности без использования ROI (считывания и оцифровки определенных участков изображения).
Идеально подходят для микроскопии сверхвысокого разрешения, детектирования одиночных молекул, TIRF-микроскопии, Спиннинг-диск конфокальная микроскопия (SDCM), визуализация живых клеток, флуоресцентной корреляционной спектроскопии.
Модели EMCCD камер от Andor:
|
Модель камеры |
Размер сенсора (пикс.) |
Температура охлаждения |
Размер пикселей (мкм) |
Частота кадров (к/с) |
Шум считывания |
|
512 x 512 |
-100 °C |
16 x 16 |
56 |
<1 e- |
|
|
1024 x 1024 |
-95 °C |
13 |
26 |
<1 e- |
|
|
128 x 128 |
-100 °C |
24 x 24 |
513 |
<1 e- |
Основные характеристики и преимущества камер серии iXon:
|
Характеристики |
Описание |
|
Высокая частота кадров |
Камеры серии iXon Ultra обладают в 3 раза большей частотой кадров, чем ближайшие аналоги |
|
Режим Crop Mode |
Специализированный режим для непрерывной съемки с максимально возможной частотой кадров с использованием ROI**. |
|
Технология EX2 |
Высокая квантовой эффективности в широком спектральном диапазоне, по сравнению со стандартными сенсорами с обратной засветкой. |
|
OptAcquire™ интерфейс |
Гибкая архитектура управления камерой, легкая оптимизация iXon для широкого спектра различных применений. |
|
Функция Count Convert |
Сбор и предоставление данных в единицах электронов или падающих фотонов. Просмотр и обработка данных в реальном времени или после завершения измерений. |
|
Функция RealGain™ |
Выбор коэффициента усиления EMCCD непосредственно по линейной и количественной шкале. |
|
Технология EMCAL™ |
Метод автоматической рекалибровки шкалы EM-усиления; процесс инициируется самим пользователем |
|
Стабильность коэффициента EM-усиления и коррекция данных с учетом смещения темнового уровня матрицы |
Важно для количественных динамических измерений. |
|
Минимизация ложного заряда* |
Уникальная схема синхронизация, позволяющая минимизировать число такт-индуцированных зарядов. |
|
Технология UltraVac™ |
Важно для поддержания вакуума, беспрецедентного уровня охлаждения и высокого уровня квантовой эффективности (QE) сенсора. Гарантия на вакуумную технологию: 7 лет. |
|
Фильтр случайных шумов |
Алгоритм фильтрации такт-индуцированных зарядов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
Технология iCam |
Позволяет EMCCD получать изображения высокого качества при помощи программного обеспечения для микроскопии живых клеток сторонних производителей. |
|
Режим счета фотонов |
Устранение мультипликативных шумов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
'2 в 1' (iXon Ultra 897 и 888) |
EMCCD для измерений с высоким уровнем чувствительности на большой скорости, стандартный CCD для длительного сбора данных. Работа в CCD режиме с низким уровнем шума (3 e- ) |
|
Прямой доступ к данным (iXon Ultra) |
Выходной порт Camera Link для облегчения доступа пользователя к "сырым" (необработанным) данным для обработки в режиме реального времени (идеально для задач адаптивной оптики) |
|
USB интерфейс (iXon Ultra) |
USB 3.0 (модель iXon Ultra 888) и USB 2.0 (модель iXon Ultra 897) |
* Такт-индуцированный или ложный заряд образуется в результате процесса ударной ионизации.
**ROI - Функция позволяет выбрать области изображения, которые будут записываться с максимально возможным разрешением и битрейтом, остальная часть изображения будет записываться в более низком качестве.
|
