Поставщик
|
Edmund Optics |
|
Артикул
|
89-461 |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Форма
|
эллиптические |
|
Тип оптических зеркал
|
плоские |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
450 - 10000 |
|
Диапазон длин волн (мкм)
|
0.45 - 10 |
|
Типичный предел плотности энергии
|
0.5 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Flat Mirror |
|
Допуск толщины (дюймы)
|
±0.060 |
|
Толщина (мм)
|
15.88 |
|
Примечание
|
Flatness specification is Peak to Valley |
|
Чистая апертура CA (мм)
|
60.02 (Minor Axis) 84.86 (Major Axis) |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Спецификация покрытия
|
Ravg >98% @ 450 - 2000nmRavg >98% @ 2000 - 10,000nm |
|
Допуск размеров (дюймы)
|
±0.008 minor±0.015 major |
|
Качество поверхности
|
60-40 |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/8 |
|
Большая ось (мм)
|
94.28 |
|
Малая ось (мм)
|
66.68 |
Описание

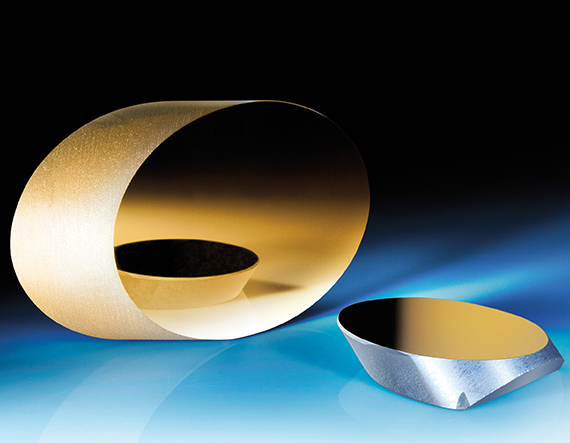

Крупное эллиптическое зеркало предназначено для поворота широкого пучка под 45° без срезания круглой апертуры. Малая ось 66,68 мм соответствует полезному поперечному размеру, а большая ось 94,28 мм компенсирует геометрическое растяжение следа при наклонном падении.
Защищенное серебро обеспечивает широкополосное отражение от видимого диапазона до дальнего ИК, что делает зеркало подходящим для многоспектральных трактов. Точность поверхности λ/8 помогает ограничить искажение волнового фронта в исследовательских и астрономических системах. Толщина 15,88 мм повышает жесткость, однако крупная эллиптическая деталь требует опоры, распределяющей нагрузку. Зажим по трем жестким точкам без компенсации способен внести астигматизм.
Характеристики
- малая ось — 66,68 мм
- большая ось — 94,28 мм
- толщина — 15,88 мм
- подложка — BOROFLOAT®
- точность поверхности серии — λ/8
- покрытие — защищенное серебро для широкого диапазона примерно 450–10000 нм
Особенности выбора и интеграции
Отражающий элемент не создает хроматической фокусировки, но характеристики покрытия, угол падения и поляризация влияют на энергетический баланс. Для конфигурации 89-461: рабочую поверхность следует хранить закрытой от пыли; механическая очистка допустима только методом, разрешенным производителем покрытия.
Для позиции 89-461 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 89-461: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.
Отрасли применения
- широкоапертурные телескопические и астрономические каналы
- ИК-спектроскопия и тепловизионные стенды
- складывание оптического пути в многодиапазонной аппаратуре
- метрологические системы с контролем волнового фронта
Прецизионное эллиптическое зеркало с защищенным серебром, малая ось 66,68 мм применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 89-461: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.
Наши прецизионные эллиптические плоские зеркала TECHSPEC® λ/8 идеально подходят для исследовательских и астрономических задач. Из-за своей удлиненной главной оси они подходят для изгиба и складывания света под точными углами с минимальным искажением волнового фронта. Предлагается несколько размеров и вариантов покрытия, чтобы наилучшим образом удовлетворить широкий спектр применений.
