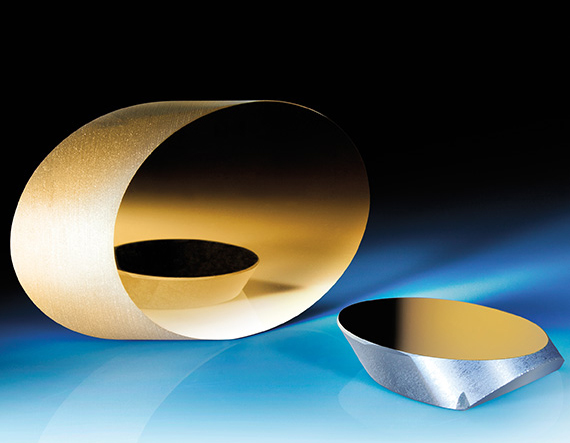

Прецизионное плоское эллиптическое оптическое зеркало, малая ось: 26.97 мм, покрытие для 700-1000 нм

Описание

Эллиптическая геометрия рассчитана на аккуратное складывание оптического тракта под 45°: при таком положении проекция рабочей поверхности воспринимается падающим пучком как круглая апертура. Это дает возможность использовать зеркало вместо крупного круглого отражателя в поворотном узле, сохранив полезное сечение пучка и сократив габарит установки.

Защищенное золото особенно уместно в ближней ИК-области, где требуется высокая отражательная способность и устойчивость покрытия к обычным лабораторным условиям. Подложка BOROFLOAT® сочетает хорошую геометрическую стабильность с умеренным тепловым расширением. При проектировании следует учитывать не только малую, но и большую ось, а также оставить запас под оправу, не перекрывающую край отражающей зоны.

Характеристики

• малая ось — 26,97 мм
• большая ось — 38,15 мм
• толщина — 6,35 мм
• подложка — BOROFLOAT®
• точность поверхности серии — λ/8
• спектральная область защищенного золотого покрытия — 700–2000 нм

Особенности выбора и интеграции

Отражающий элемент не создает хроматической фокусировки, но характеристики покрытия, угол падения и поляризация влияют на энергетический баланс. Для конфигурации 32-086: рабочую поверхность следует хранить закрытой от пыли; механическая очистка допустима только методом, разрешенным производителем покрытия.

Для позиции 32-086 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 32-086: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.

Отрасли применения

• поворот ближнего ИК-пучка в компактных лазерных стендах
• астрономическая и исследовательская аппаратура
• интерферометрия и метрология волнового фронта
• спектроскопические каналы с углом поворота 90°

Прецизионное плоское эллиптическое оптическое зеркало, малая ось 26,97 мм, защищенное золотое покрытие применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 32-086: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.

Наши прецизионные эллиптические плоские зеркала TECHSPEC® λ/8 идеально подходят для исследовательских и астрономических задач. Из-за своей удлиненной главной оси они подходят для изгиба и складывания света под точными углами с минимальным искажением волнового фронта. Предлагается несколько размеров и вариантов покрытия, чтобы наилучшим образом удовлетворить широкий спектр применений.
